上海雷卯电子：Robot之眼——多光谱传感器的静电浪涌防护指南

发布时间：2025-07-15 15:05
作者：AMEYA360
来源：上海雷卯电子
阅读量：179

　　一、多光谱传感器概述

　　多光谱传感器通过分光技术将光分为窄波段，经探测器转换为电信号，处理后提取目标多光谱特征，通过不同谱段反射/辐射差异识别物质特性。由光学(成像、分光元件)、控制和显示部分(信号处理、图像呈现)组成，具备多波段探测、高光谱分辨率、非接触测量等特点，应用于农业、环境、医疗、工业、遥感、安防等领域。

　　二、实现原理与技术应用

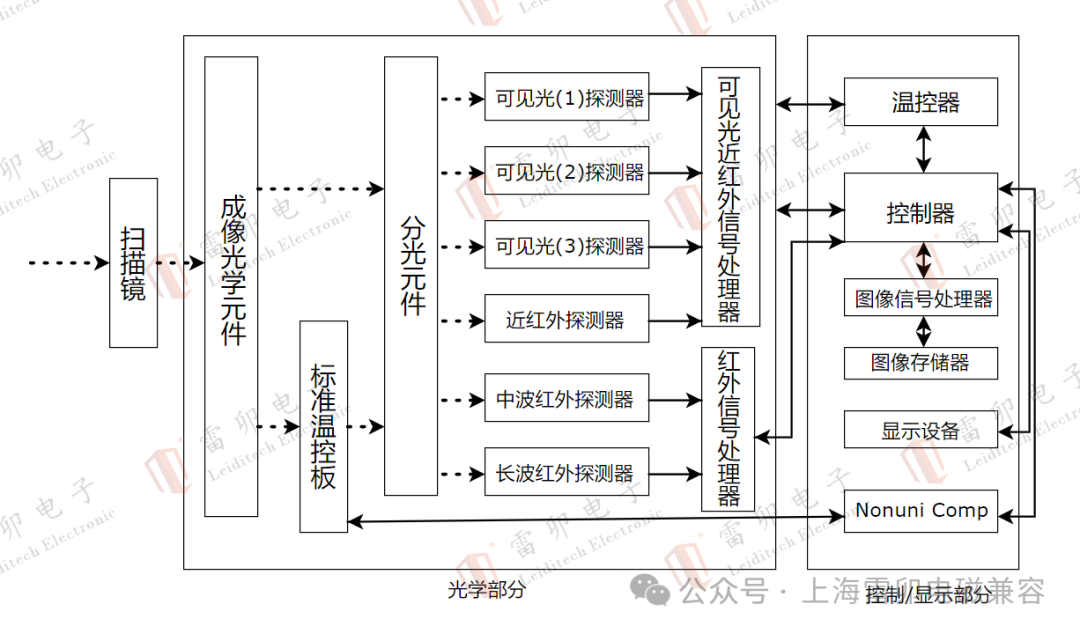

　　1、上海雷卯电子EMC小哥绘制多光谱传感器工作原理图如下：

上海雷卯电子：Robot之眼——多光谱传感器的静电浪涌防护指南

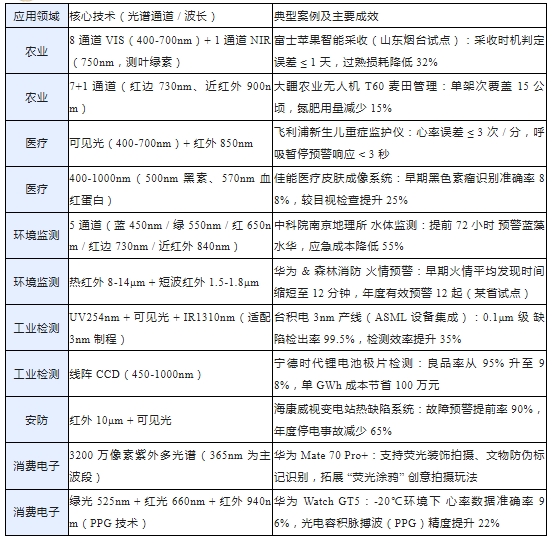

　　2、多光谱技术的广泛应用

上海雷卯电子：Robot之眼——多光谱传感器的静电浪涌防护指南

　　三、雷卯针对多光谱传感器电路静电浪涌防护指南

　　1、测试认证标准

　　浪涌抗扰度：按 IEC 61000-4-5，输入24V电源端口，线-线 ±2kV、线-地 ±4kV，通过10/700μs 波形测试。

　　静电放电(ESD)：遵循 IEC 61000-4-2，接触放电 ±8kV、空气放电 ±15kV;医疗设备需达接触 ±6kV、空气 ±8kV，通过 YY 0505 认证。

　　2、核心接口防护　

上海雷卯电子：Robot之眼——多光谱传感器的静电浪涌防护指南

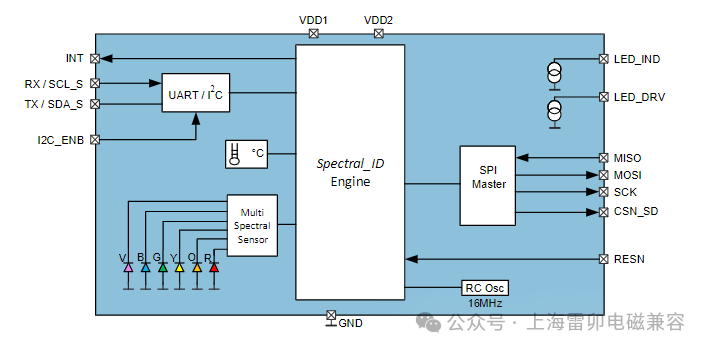

　　如上图示多光谱传感器芯片接口主要包含电源输入口VCC，信号接口I2C/UART，及外部接口(USB/以太网)。

　　输入电源防护：

　　24V工业电源需兼顾浪涌与过流保护：

　　浪涌防护：推荐 TVS 器件 LM1K24CA(封装 SMB，VC=35V，残压低)，保护水平达 2KV;

　　过流防护：SMD1812 系列 PTC(6-60V，0.1-3.5A)，响应速度快，可重复使用;

　　反极性保护：肖特基二极管 SK56C(60V/5A)，降低电源接反时的损坏风险。

　　或者使用常规方案：前级GDT 2R090-5S+MOV ,后级用TVS再精细钳位。

　　信号接口防护

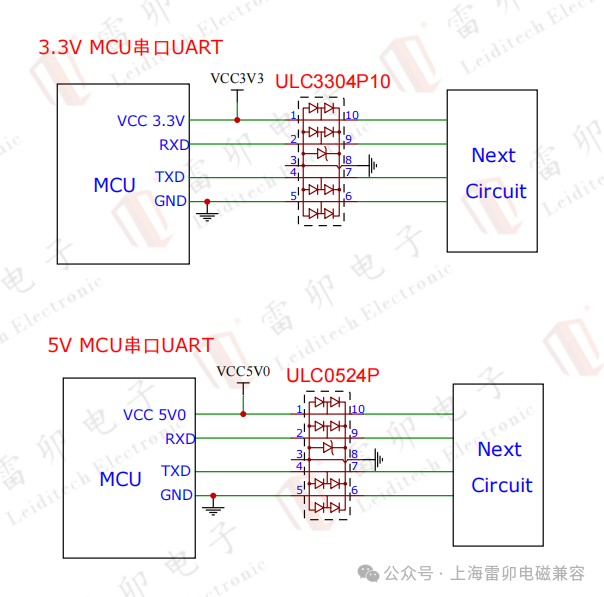

　　UART接口：雷卯采用单颗器件防护,节约空间， 保证信号完整性，ULC3304P10，ULC0524P，满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。

上海雷卯电子：Robot之眼——多光谱传感器的静电浪涌防护指南

　　电源轨静电防护

　　针对模拟电源(3.3V)，雷卯采用ESD0321CW(DFN0603 封装，30pF 电容，21A 泄放电流);

　　针对数字电源(1.8V)雷卯采用ESD1821C(DFN0603，25pF，18A)，降低电源纹波与静电干扰。

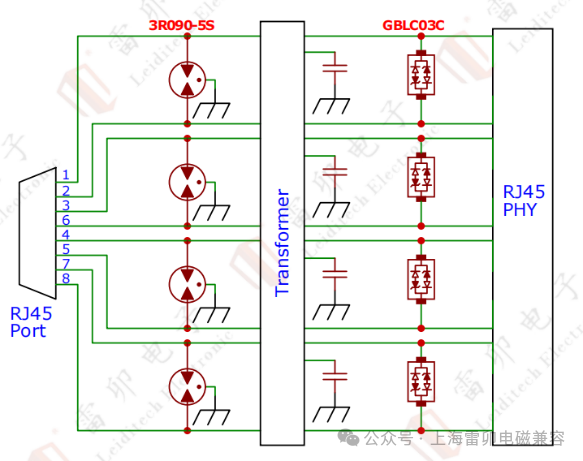

　　千兆网络防雷击浪涌保护方案

　　雷卯针对用于室外的1000M网口浪涌保护，采用二级防护,变压器前级采用GDT 3R090-5S泄放大电流，变压器后端采用ESD GBLC03C精细钳位，结电容小于0.6pF，保证信号高温完整性，满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。 IEC61000-4-5 10/700μs，40Ω，6kV，±5次，此方案高温传输不丢包。

上海雷卯电子：Robot之眼——多光谱传感器的静电浪涌防护指南


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
