村田方案 | 用大容量MLCC代替聚合物电容器，有哪些优点？

Release time：2025-10-29
author：AMEYA360
source：村田
reading：222

　　在服务器和基站设备中的CPU和存储器的电源需要处理大电流因而需要使用大容量电容器，尤其是聚合物电容器用作DC-DC转换器的平滑电容器。另一方面，电子设备对多功能化、轻薄、体积小及节省能源的要求越来越高，因此，对陶瓷电容器的小型大容量化、低ESR化、高可靠性等方面寄予了更高的期待。通过将电解电容器互换成独石陶瓷电容器，可大幅改良特性，并实现低高度化。

　　近来，MLCC在增加容量方面取得了进展，现在，村田可以提供超过100uF的MLCC，例如220uF或330uF。在这里，我们将展示一个用大容量MLCC代替聚合物电容的例子，这些MLCC有助于缩小尺寸、提高可靠性和减少噪音。本内容以DC-DC转换器测试板为例，介绍了将输出电容器从聚合物电容器替换为大容量MLCC的好处。

村田方案 | 用大容量MLCC代替聚合物电容器，有哪些优点？

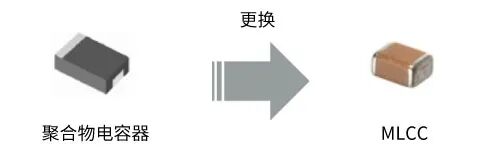

　　1. MLCC替换聚合物电容的优点

　　用MLCC来替换聚合物电容器，有如下三个主要优势。

　　首先，纹波和尖峰噪声显著降低。与聚合物电容器相比，MLCC具有更低的ESR和ESL，大大降低了输出噪声。

村田方案 | 用大容量MLCC代替聚合物电容器，有哪些优点？

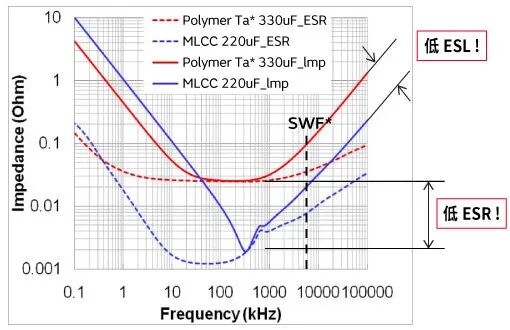

　　(a)阻抗，ESR与频率的关系。图中的Polymer Ta是聚合物钽电容器，SWF指开关频率。

村田方案 | 用大容量MLCC代替聚合物电容器，有哪些优点？

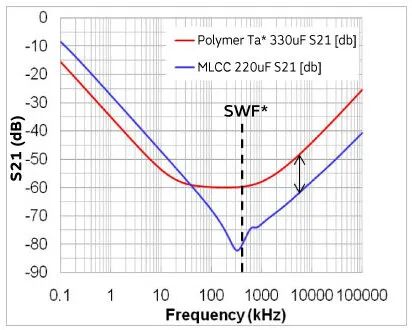

　　(b)S21曲线：可以看出S21低于聚合物电容器，纹波和尖峰噪声可以进一步降低。

图 阻抗曲线和插入损耗

　　其次，MLCC来替换聚合物电容器，可以提高可靠性高，产品的使用寿命更长。这是由于MLCC的ESR较小，因此纹波电流产生的热量很小，比聚合物电容器寿命更长。

　　第三，MLCC来替换聚合物电容器，有助于缩小设备尺寸。因为，MLCC的尺寸比聚合物电容器小，因此使得设备可以做得更小。

　　2. DC-DC转换器的替换评估

　　更换并评估电路的如下。作为替代品进行评估的DC-DC转换器测试板的电路如图所示，输出侧的聚合物电容C1和C2将被替换。该DC-DC转换器规格如下：

　　C1，C2 : 聚合物钽电容器 330uF/4V/2917尺寸

　　开关频率 : 400kHz

　　输入电压 : 14V，输出电压 : 1.5V

　　输出电流 : 30A

村田方案 | 用大容量MLCC代替聚合物电容器，有哪些优点？

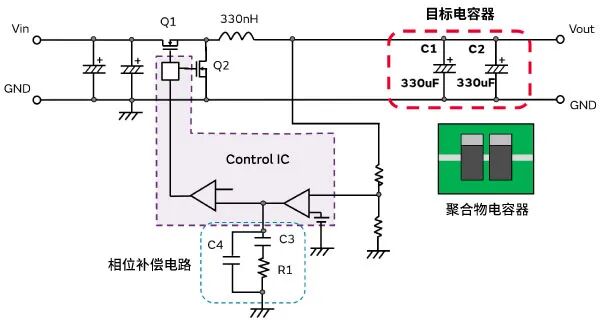

(a)DC-DC转换器电路

村田方案 | 用大容量MLCC代替聚合物电容器，有哪些优点？

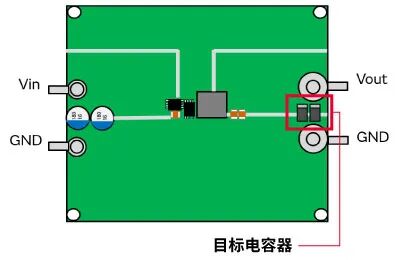

b)DC-DC转换器测试板

图 更换并评估电路

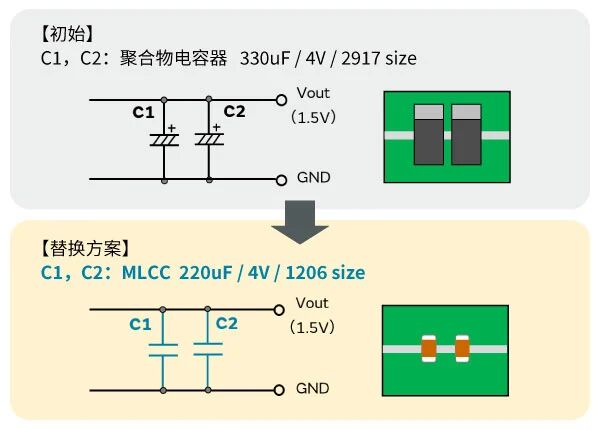

　　将输出电容器从聚合物电容器替换为MLCC，如下所示。更换时，相位补偿电路常数也会根据电源特性进行调整。

村田方案 | 用大容量MLCC代替聚合物电容器，有哪些优点？

村田方案 | 用大容量MLCC代替聚合物电容器，有哪些优点？

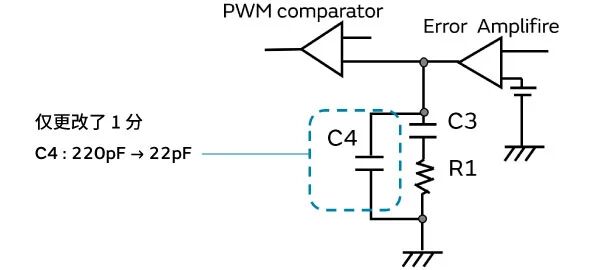

　　图 相位补偿电路的调整.

　　由于高频范围的阻抗低，因此可以降低容值。同时，占用面积可减少83%!

　　总结

　　我们介绍了一个在DC-DC转换器测试板中使用具有低ESR和低ESL特性的MLCC替换聚合物电容器来作为输出电容的案例研究。通过用MLCC代替聚合物电容器，我们能够降低纹波和尖峰噪声。

　　此外，负载瞬态和效率特性相当，并且符合稳定性标准;所占面积减少了83%;还提高了电容器的可靠性。对于DC-DC转换器中的大容量电容器，我们建议使用具有小型、可靠性高、噪声遏制效果好的MLCC产品(单击下图搜索村田超过100uF的产品)。
