帝奥微推出低UVLO+全维度高性能同步降压DCDC——DIO6156

发布时间:2025-10-20 13:22
作者:AMEYA360
来源:帝奥微
阅读量:852

  当今时代,人们使用智能手机的频率越来越高,续航能力已经成为消费者购买智能手机需要考虑的重要指标之一。随着产业链的全面协同及技术突破,能量密度更高的硅负极电池带来了大容量电池的爆发,为手机续航带来了革命性的突破。但硅负极电池的部分容量需要通过更低的放电电压实现,因此,对在手机应用上配套的DC/DC转换器提出了“更低UVLO(欠压锁定)”的核心需求。

帝奥微推出低UVLO+全维度高性能同步降压DCDC——DIO6156

  帝奥微近期推出的同步降压DC/DC—DIO6156,在不影响性能的前提下,将UVLO有效降低,同时结合高效率、低纹波、远端反馈及快速动态响应等特性,成为硅负极电池应用的理想供电搭档!

  01 DIO6156简介及主要参数

  DIO6156是一款高集成度的同步降压DC/DC转换器,支持最大3A持续输出电流,凭借采用的自适应恒定导通时间(COT)控制技术及超低的导通内阻,可显著降低开关转换损耗和导通损耗,有效实现最高效率和最高开关频率,能够最大限度缩小外部电感器和电容器尺寸,从而实现最小化的PCB Layout解决方案。该产品可应用在各类便携电子如手机/平板、IPC、SSD、工业PC等场景中。其核心参数如下:

帝奥微推出低UVLO+全维度高性能同步降压DCDC——DIO6156

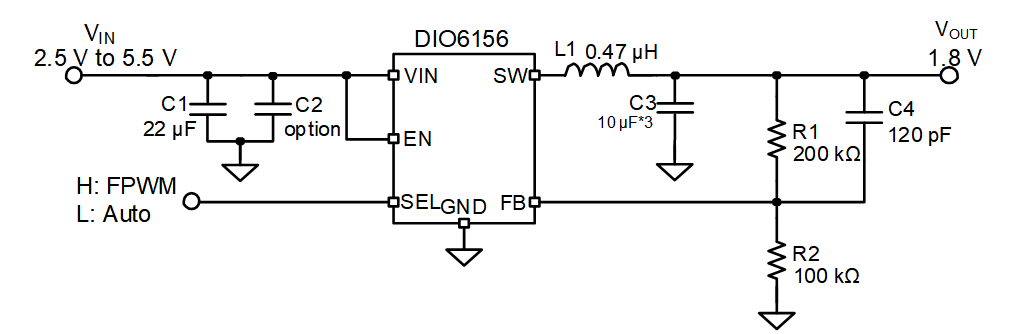

  DIO6156应用框图

帝奥微推出低UVLO+全维度高性能同步降压DCDC——DIO6156

  02 DIO6156性能解析

  2V低UVLO:

  适配硅负极电池,不浪费每一分电量

  硅负极电池的放电截止电压比传统石墨电池更低,若DC/DC的UVLO Falling值过高,会导致电池未深度放电就触发DC/DC关断,可能会浪费5%~

  15%的宝贵电量。DIO6156将UVLO Falling值优化至2V,完美匹配硅负极电池的深度放电需求,让电池电量利用更充分。

  全负载高效率:

  从轻载到重载,全程低损耗

  DIO6156通过两大核心设计实现全负载区间高效率,适配设备 “间歇工作 + 高负载运行” 的复杂场景:

  低导通损耗

  高边26mΩ、低边25mΩ的超低RDS (ON)功率开关,大幅降低3A重载时的导通损耗,此时效率可达92%以上,减少发热;

  智能模式切换

  SEL引脚可选择“FPWM模式”或 “Auto模式”——Auto模式下,中重载下以2MHz固定PWM模式运行,保证高转换效率;轻载则自动切换至PSM(省电模式),静态电流低至11μA,效率仍保持85%以上,避免轻载时的开关损耗浪费(如摄像头待机、SSD休眠场景)。

  低纹波输出:洁净供电,守护敏感负载

  摄像头、OLED屏等设备对供电纹波极为敏感 —— 纹波过大会导致摄像头画面出现杂点、或者控制信号失真。DIO6156在FPWM模式下保持2MHz固定开关频率,配合低ESR陶瓷电容,输出纹波可控制在5mV左右;即使在Auto模式下,轻载PSM模式的纹波也经过优化,避免因频率波动导致的纹波增大,为负载提供 “洁净无扰” 的供电环境,保障设备运行稳定性。

  远端反馈及快速动态响应

  在实际PCB布局中,如果DC/DC输出端到负载之间的走线较远,那么走线带来的阻抗会在负载电流较大时产生明显的“远端压降”,导致负载端电压低于设定值,影响设备性能。DIO6156支持远端反馈及拥有良好的快速动态响应功能,即将FB反馈引脚接到远端负载处,可避免走线阻抗带来“远端压降”,且通过内部的反馈补偿可以保障当出现负载突变时供电依然维持稳定。

  总结:DIO6156 —— 硅负极电池应用的 “供电全能手”

  从低UVLO解锁硅负极电池的深度放电潜力,到全负载高效率延长设备续航,再到低纹波、远端反馈及快速动态响应保障供电质量,DIO6156以多维度性能优化,完美解决了硅负极电池应用中DC/DC的核心痛点。同时,其1.5mm×1.5mm超小DFN-6封装及高开关频率可节省PCB Layout尺寸,适配高密度布局需求。


(备注:文章来源于网络,信息仅供参考,不代表本网站观点,如有侵权请联系删除!)
