鲁光LGE3D30120H碳化硅二极管

发布时间：2025-10-11 13:24
作者：AMEYA360
来源：鲁光
阅读量：187

　　在追求高效率、高功率密度和高可靠性的现代电力电子世界中，碳化硅技术正以前所未有的速度取代传统硅基器件。鲁光电子推出的LGE3D30120H，便是一款采用标准TO-247AC封装的碳化硅肖特基二极管，它以其卓越的性能，成为中大功率应用领域升级换代的理想选择。

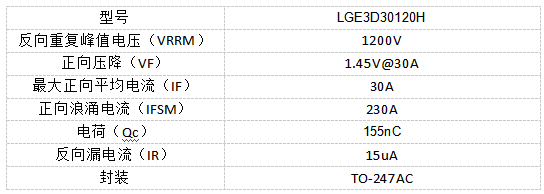

　　一、LGE3D30120H主要参数

鲁光LGE3D30120H碳化硅二极管

鲁光LGE3D30120H碳化硅二极管

　　核心特性优势：

　　1.零反向恢复：消除了开关过程中的电流“拖尾”现象，显著降低了开关损耗和开关噪声。

　　2.开关速度极快：不受反向恢复限制，可以实现数百kHz甚至MHz级别的高频开关。

　　3.优异的温度特性：其反向漏电流和开关特性随温度变化很小，在高温下依然能保持高效稳定。

　　4. 正温度系数： 正向压降随温度升高而增大，这一特性使得多个二极管并联时能够自动实现电流均衡。

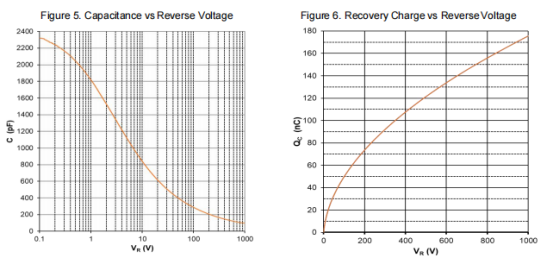

　　二、特性曲线

鲁光LGE3D30120H碳化硅二极管鲁光LGE3D30120H碳化硅二极管

　　三、应用领域

　　凭借1200V的高压和30A的大电流能力，LGE3D30120H在以下中高功率应用场景中表现出色：

　　1. 高频功率因数校正电路

　　1.1在通信电源、服务器电源及工业电源的PFC升压电路中，LGE3D30120H是升压二极管的绝佳选择。

　　2. 光伏/储能逆变器

　　2.1用于5-30KW功率的光伏逆变器和储能变流器的DC-AC逆变级中，常作为逆变桥的续流二极管或Boost电路的升压二极管。

　　3. 工业电机驱动与变频器

　　3.1 用于5-25KW的功率变频器的整流单元或逆变单元中，提高驱动系统的效率和响应速度。

　　4. 充电机及DC-DC变换器

　　4.1用于5-25KW功率的PFC和DC-DC阶段，以及高压到低压的DC-DC转换器中。

　　5. 不间断电源及焊接电源

　　5.1 用于5-30KW功率的高频化、模块化的UPS和工业焊接设备中。

　　四、总结

　　鲁光LGE3D30120H 碳化硅二极管，凭借其1200V/30A的额定值以及碳化硅材料带来的零反向恢复和高速开关特性，提供了一个强大而可靠的解决方案。它不仅能够直接提升现有系统的效率和频率，更是推动下一代高功率密度、高性能电力电子设备创新的关键元件。


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
