回扫型TVS 是否适合用在开关电源端口

　　在开关电源的过压保护设计中，瞬态电压抑制二极管(TVS)是常用的保护器件，其核心作用是在电路遭遇瞬态过压时快速导通，将电压钳位在安全范围，避免后级电路受损。然而，并非所有类型的 TVS 都能适配开关电源场景 ——回扫 TVS因其自身特性，在开关电源端口的应用中存在难以规避的风险，甚至可能反向破坏电路，成为“保护隐患”，但也并非说有的回扫型TVS 都不适合用在电源端口。

　　一、先理清概念：什么是 “回扫型 TVS”?

　　要理解回扫型 TVS 的应用局限，首先需要明确其核心特性与普通 TVS 的差异。

　　TVS二极管的核心参数是钳位电压(Vc)和击穿电压(Vbr)。

　　待机状态(高阻态)：当两端电压低于击穿电压时，TVS处于关断状态，电阻极大，漏电流极小，对电路几乎没有影响。

　　击穿点：当瞬态电压超过击穿电压时，TVS被迅速击穿，进入钳位状态。

　　普通与回扫型TVS关键区别：

　　普通TVS：击穿后，电流增大，其两端电压会平稳地上升(钳位电压Vc)。

　　回扫型TVS：击穿后，随着电流增大，由于其内部的半导体物理效应，其两端电压会不升反降，形成一个电压下降的区域。这个电压下降到的谷值，就是回扫电压。

　　普通TVS的伏安特性曲线像一个对称的“Z”字，而回扫型TVS的曲线更像一个“S”形。关键区别在于负阻区。

　　二、问题的核心：开关瞬间与负阻特性的冲突

　　将回扫 TVS用于开关电源的输入口时，一个隐藏的风险在系统上电的瞬间被触发。

　　1、 开关电源的启动特性：开关电源在合闸上电的瞬间，其输入端的滤波电容(大容值电解电容)相当于短路状态，会产生一个巨大的浪涌充电电流。这个电流虽然持续时间极短，但峰值可能高达数十甚至上百安培。

　　2、 回扫TVS的负阻效应： 回扫特性本质上源于TVS芯片在巨大电流下的负温度系数(NTC)效应。在极高电流密度下，硅材料发热导致载流子浓度急剧增加，呈现出“负阻”特性：电流越大，其动态电阻反而减小，从而导致钳位电压(Vc)下降。

　　3、 危险的耦合：

　　在系统上电瞬间，巨大的电容充电电流浪涌可能意外触发回扫TVS的击穿。

　　一旦被触发，该电流浪涌会立即激发回扫 TVS的负阻特性，使其钳位电压Vc急剧下降。

　　关键点：这个瞬间下降的Vc值，完全可能低于开关电源内部功率器件的最高额定电压(如MOSFET的Vds)，甚至低于电源的正常工作电压范围。

　　三、危险的“锁存”效应

　　现在，我们来看最危险的情况，钳位电压低于电源的正常工作电压。

　　假设一个回扫型TVS用于保护一个+5V的电源线。

　　正常情况：一个+10kV的静电脉冲(或浪涌脉冲)袭来，TVS被击穿，将电压钳位。脉冲能量泄放后，电压回落到5V，TVS应自动恢复到高阻态。

　　异常情况(相当于短路)：如果这个TVS的回扫电压是 +3V，低于工作电压+5V

　　第一步：一个浪涌使TVS击穿。

　　第二步：TVS进入负阻区，其两端电压从击穿电压(如6V)下降并稳定在3V。

　　第三步：浪涌脉冲过去了，但电路的+5V电源还在持续供电。

　　第四步：此时，TVS两端的电压是3V，而电源要维持5V。这产生了一个电压差。为了维持这个电压差，电源会持续地向TVS注入电流。

　　第五步：由于TVS仍处于导通后的低阻态，这个电流会非常大，一直高于回扫的维持电流。

　　第六步：结果：TVS无法自行关断，它会像一根导线一样，持续地从5V电源吸取巨大的电流。这就是“锁存”效应。

　　可以把它想象成一个不能自动弹起的开关：浪涌把开关按了下去(击穿)，但因为弹簧(回扫特性)太软，开关被卡在了“ON”的位置，无法弹回“OFF”位，导致电流持续流通。

　　四、为什么“相当于短路”?

　　在这种“锁存”状态下：

　　阻抗极低：TVS的动态电阻可能只有几欧姆甚至更低。

　　电流极大：根据欧姆定律 I = V/R，即使很小的电压差(如5V-3V=2V)除以很小的电阻，也会产生安培级的持续电流。这个电流大于锁存的维持电流，一直会让TVS 处于“锁存”状态，无法恢复，除非流入的电流低于维持电流。

　　后果严重：这个巨大的持续电流会产生大量热量，导致：

　　1、TVS自身因过热而烧毁(如果它的功率容量不够)。

　　2、更糟糕的是，如果TVS没立即烧毁，它会成为一个巨大的负载，拉垮整个电源系统，导致系统供电异常甚至重启。

　　3、起不到保护作用：当真正的过压再次来临时，这个已经处于导通状态的TVS可能无法有效响应。

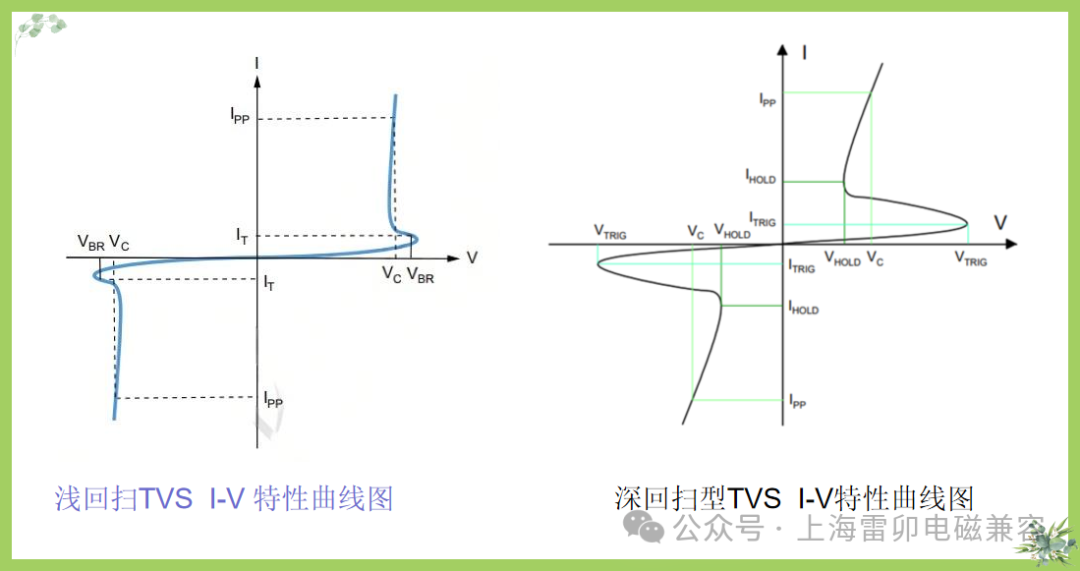

　　五、深回扫和浅回扫TVS

　　根据回扫的大小(深浅)，可以分为深回扫和浅回扫两种TVS。

　　深回扫TVS：

　　定义：深回扫负阻效应强，电压下降幅度大，回扫电压Vc低于工作电压Vrwm。只需要一个很小的电流就能维持导通状态。

　　优点：钳位电压极低，能为后级芯片提供最高级别的保护，特别适合保护那些耐压值非常低的先进工艺芯片。

　　缺点：锁存风险极高：由于回扫电压很低且维持电流小，一旦在电源线上误触发，电源电压很容易就能提供超过其维持电流的能量，导致TVS持续导通(短路)，直至烧毁。

　　应用场景: 主要用于信号线路的保护，特别是那些驱动能力非常弱的线路(如高速数据线、射频天线)。绝对禁止用于能提供较大电流的电路，尤其是电源总线。

　　浅回扫 TVS

　　定义：负阻效应弱，电压下降幅度小，回扫电压相对较高：通常会高于或接近常见的工作电压。维持电流通常较高：需要一个相对大一些的电流才能维持导通状态。

　　优点：抗锁存能力强，安全性高：由于回扫电压较高且维持电流大，即使误触发，正常的电路电压也难以提供足够的电流来维持其导通状态，因此它能更容易地自动关断，系统稳定性更好。

　　缺点：钳位电压相对较高：保护性能不如深回扫TVS那么“强悍”。

　　应用场景：可以用于一些对锁存风险敏感但又需要一定浪涌防护的场合。例如：某些低压、有限流功能的电源路径，或者对保护等级要求不是极端苛刻的通用I/O口。

　　是深回扫和普通TVS之间一个很好的折中选择。

　　六、回扫型TVS 应用注意事项

　　工程选型建议：

　　1、首选问题：信号线还是电源线?

　　电源线/高驱动电路：优先考虑浅回扫或标准TVS。稳定性压倒一切，避免锁存风险。

　　高速信号线/弱驱动电路：可以优先考虑深回扫TVS。利用其极低的钳位电压为昂贵的主芯片提供顶级保护，同时由于信号线驱动电流小，锁存风险天然可控。

　　2、仔细阅读数据手册：

　　一定要查看 I-V曲线图。深回扫的曲线“回扫”沟壑非常深且陡峭;浅回扫则相对平缓。确认维持电流的大小，并评估你的电路在异常情况下能否提供超过这个值的电流。

　　(1)深回扫回扫型TVS 适合用于信号数据线(满足结电容条件)。

　　(2)浅灰色和普通TVS 适合用于电源端口。

　　(3)浅回扫型TVS 即使它的钳位电压Vc高于工作电压Vrwm，“锁存”效应不会发生，我们也一定要根据TVS电压型号放到电路里面考虑多种情况实际测试，因为电路应用不同，可能会发生巨大区别。并非“一颗打遍天下”。

　　总之，回扫型TVS应用 ，我们要根据电路实际情况选型。
