贴片电阻与合金电阻的区别及应用

发布时间：2025-10-09 11:01
作者：AMEYA360
来源：网络
阅读量：202

　　贴片电阻与合金电阻在材料结构、性能参数及应用场景上存在显著差异，具体对比如下：

　　材料与结构差异

贴片电阻与合金电阻的区别及应用

　　‌合金电阻‌‌材料‌：采用锰铜合金、卡玛合金(镍铬系)、铜锰锡合金等高精度材料，通过电子束焊接等工艺实现金属片与电极的无缝连接‌。‌结构‌：多为四端子设计(如FWK系列)，分离电流端与电压检测端以减少误差，部分型号采用塑封或裸片结构以增强散热‌。‌贴片电阻(以厚膜电阻为主)‌‌材料‌：电阻体多为氧化钌等金属氧化物浆料，通过丝网印刷、烧结工艺形成于陶瓷基板上‌。‌结构‌：简单单层设计，依赖陶瓷基板的绝缘与散热性能，无特殊端子分离设计‌。

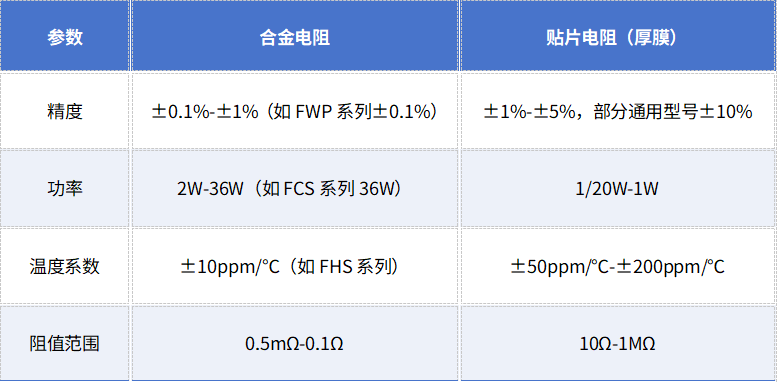

　　性能参数对比

贴片电阻与合金电阻的区别及应用

　　应用场景

　　合金电阻‌

　　高精度需求‌：新能源汽车BMS电流检测、工业变频器功率监控‌。

　　大电流场景‌：电源模块分流采样、电机驱动实时反馈‌。

　　宽温环境‌：航空航天设备、汽车ECU等需-55℃-170℃稳定工作的场景‌。

　　‌贴片电阻‌

　　通用电路‌：消费电子(照明、小家电)的限流或分压‌。

　　低成本需求‌：对精度和功率要求不高的通用型电路‌。

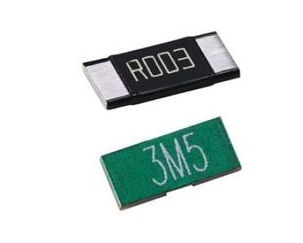

　　特殊类型：合金贴片电阻

　　结合合金材料与贴片工艺，兼具高精度与小体积特性，适用于便携设备电池管理、精密仪器电流检测等场景‌。其封装规格(如2512、2010)对应不同功率等级，满足多样化需求‌。
