上海永铭：如何通过DC-Link薄膜电容解决800V电驱平台电压浪涌与可靠性挑战？

发布时间：2025-09-30 14:01
作者：AMEYA360
来源：永铭
阅读量：187

　　引言

　　随着800V高压平台逐渐成为新能源车辆的主流配置，电驱逆变器对DC-Link电容的高频特性提出了更高要求。传统铝电解电容受制于高ESR和有限的频率响应能力，容易引起电压浪涌、限制系统效率，并制约SiC器件性能的充分发挥。

上海永铭：如何通过DC-Link薄膜电容解决800V电驱平台电压浪涌与可靠性挑战？

DC-Link电容在逆变器中的位置示意图

上海永铭：如何通过DC-Link薄膜电容解决800V电驱平台电压浪涌与可靠性挑战？

三相逆变器拓扑图

　　永铭薄膜电容器解决方案

　　- 根本原因技术分析 -

　　铝电解电容因其材料与结构特性，通常具有较高的ESR和较低的自谐振频率(一般仅在4kHz左右)。在高频开关操作下，其高频纹波电流吸收能力不足，易造成母线电压波动，进而影响系统稳定性与功率器件寿命。

　　- 永铭解决方案与工艺优势 -

　　永铭MDP系列薄膜电容采用金属化聚丙烯薄膜材料和创新的卷绕工艺，实现如下性能提升：

　　ESR低至毫欧级别，显著减少开关损耗;

　　谐振频率提升至数十kHz，充分适配SiC/MOSFET高频应用需求;

　　具备高耐压、低漏电流和长寿命等优势，尤其适合高压、高频的运行环境。

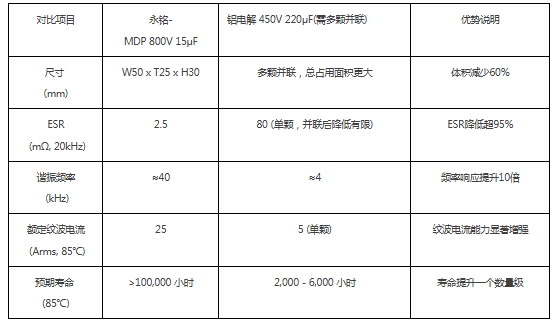

　　- 数据验证与可靠性说明 -

上海永铭：如何通过DC-Link薄膜电容解决800V电驱平台电压浪涌与可靠性挑战？

上海永铭：如何通过DC-Link薄膜电容解决800V电驱平台电压浪涌与可靠性挑战？

　　- 应用场景-

　　典型应用案例：某主流车企800V电驱平台，在主驱逆变器DC-Link电路中采用8颗MDP-800V-15μF电容，成功替代原方案的22颗450V铝电解电容。PCB面积减少50%以上，母线电压峰值降低40%，系统峰值效率提升约1.5%。

　　结语

　　永铭MDP系列不仅是一款高性能电容，更是高压高频系统中关键的“稳压器”，能够从根源协助工程师解决设计挑战，全面提升系统性能与可靠性。


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
