力芯微宽电压输入高精度限流开关 ET20135

Release time：2025-09-26
author：AMEYA360
source：力芯微
reading：762

　　产品概述

　　随着技术的不断更新，系统的稳定性始终是工程师们设计方案所考虑的第一要素，可编程电子保险丝可以有效地抑制浪涌电流，为电源系统提供安全可靠的路径保护解决方案，提高系统稳定性。

　　高精度限流开关ET20135，可以满足3V~22V宽电压输入范围的电源系统，极低的导通内阻可以有效地降低电源路径损耗。可调节的软启动时间能够有效的抑制inrush current，同时限流阈值可通过外置电阻编程设置。

　　ET20135是通用SOT23-6封装，封装尺寸小，工作温度范围宽，内置N沟道MOSFET功率开关，具有限流保护(OCP)，短路保护(SCP)，过温保护(OTP)，静电保护(ESD)等多种保护模块。

　　产品特性

　　输入电压范围：3.0V to 22V

　　集成57mΩ(典型值)N型功率MOSFET

　　具有可调限流值或 ILIMIT 引脚悬空时的固定限流值

　　通过 DV/DT 引脚可配置软启动时间

　　具有快速响应的短路保护

　　具有打嗝模式的过流保护 (OCP)

　　过温关断保护和自动重启功能

　　封装：SOT23-6

　　管脚定义

力芯微宽电压输入高精度限流开关 ET20135

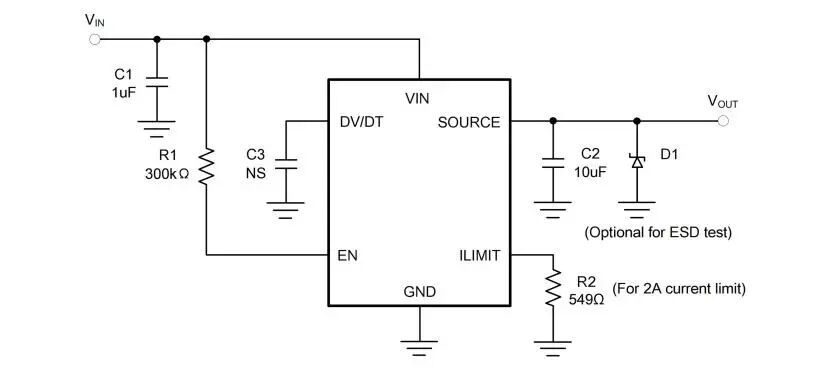

　　典型应用

力芯微宽电压输入高精度限流开关 ET20135


（"Note: The information presented in this article is gathered from the internet and is provided as a reference for educational purposes. It does not signify the endorsement or standpoint of our website. If you find any content that violates copyright or intellectual property rights, please inform us for prompt removal."）
