鲁光MBR30200CT肖特基二极管
在开关电源、逆变器等高效能功率转换领域，设计者常常面临平衡效率、频率与电压的挑战。肖特基二极管以其低正向压降和快速开关的特性成为首选，但传统肖特基管通常局限于低压应用。鲁光MBR30200CT则突破了这一限制，它是一款200V高压、30A大电流的双芯片肖特基二极管，为高压场景下的高效整流提供了卓越的解决方案。
一、鲁光MBR30200CT主要参数
MBR30200CT肖特基二极管核心优势：
1. 极低的正向压降(VF)： 即使在30A的大电流下，其压降也远低于快恢复二极管，能显著降低导通损耗，提升系统效率，减少发热。
2. 超快开关速度与零反向恢复： 作为多数载流子器件，它几乎没有反向恢复电荷(Qrr)和反向恢复时间(trr)，彻底消除了由反向恢复引起的开关损耗和EMI噪声，使其能在更高频率下工作。

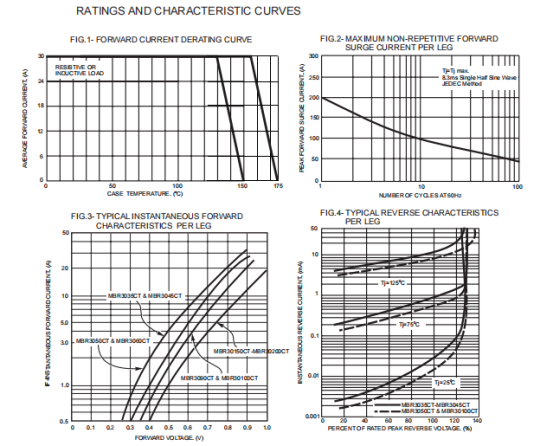

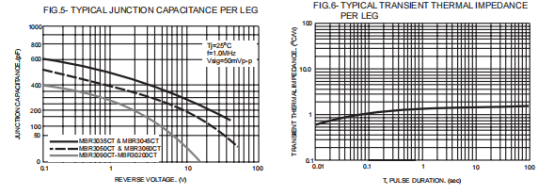

二、特性曲线
三、典型应用领域
MBR30200CT的高压、大电流和高效特性，使其成为以下应用的理想选择：
1.大功率开关电源(SMPS)次级整流： 特别是在工业电源、通信电源、服务器电源中，效率远超快恢复二极管。
2.功率因数校正(PFC)电路： 适用于输出直流电压在200V以下的升压型(Boost)PFC电路，作为续流二极管，其无反向恢复的特性可显著降低PFC电路的开关损耗和EMI。
3.高频逆变器与UPS： 在高频DC-AC逆变器的直流输入侧或输出整流侧，提供高效整流解决方案。
4.太阳能光伏系统：在太阳能充电控制器或微型逆变器的MPPT电路中，用于高效能整流。
5.大电流整流桥： 利用其共阴极结构，可方便地搭建高压、大电流的全波整流桥。
6. 电机驱动和续流保护： 为电机等感性负载提供高效续流回路，保护开关管免受反电动势冲击。
四、总结：
鲁光MBR30200CT是一款性能强大的高压大电流肖特基二极管，它成功地将肖特基技术的效率与速度优势扩展到了200V的应用领域。其200V的反向耐压和30A的电流能力，使其成为追求高效率、高功率密度的高压电源设计中整流部分的优质选择。
