Littelfuse推出业界最小采用紧凑型表面贴装封装的3kA TVS二极管

发布时间：2025-09-23 13:58
作者：AMEYA360
来源：Littelfuse
阅读量：202

　　Littelfuse宣布推出DFNAK3系列大功率TVS二极管。该系列紧凑型表面贴装器件可提供3kA (8/20µs) 浪涌电流保护，在极小空间内可提供最高的浪涌保护，非常适合在苛刻环境中保护直流供电系统和以太网供电 (PoE) 应用。

Littelfuse推出业界最小采用紧凑型表面贴装封装的3kA TVS二极管

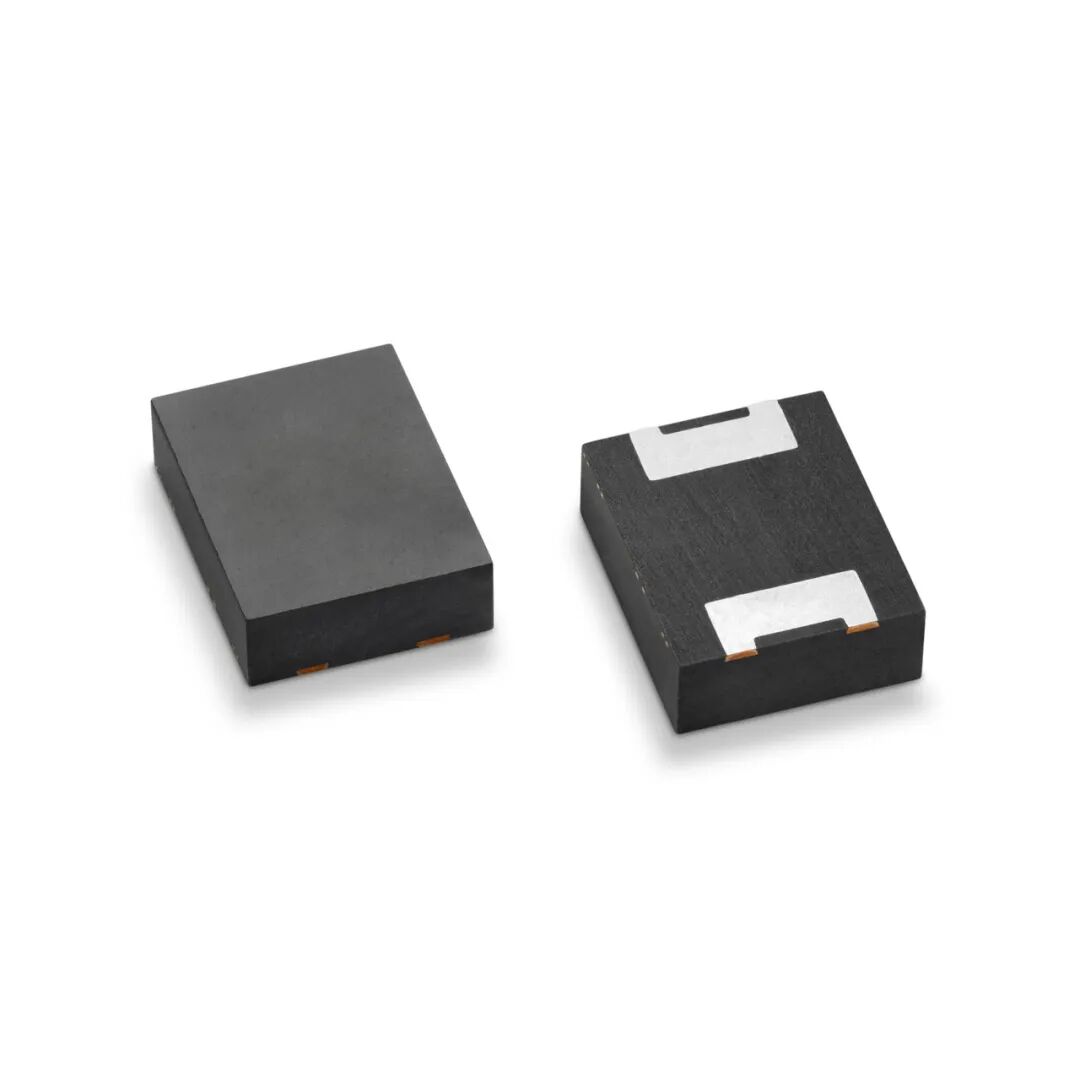

DFNAK3系列TVS二极管

　　与传统高浪涌TVS二极管笨重的轴向引线封装或大型表面贴装封装不同，DFNAK3系列采用紧凑型DFN封装，是目前市场上最小的3kA额定TVS二极管。所占面积比包覆型封装小70%，高度也比标准SMD型包覆型封装低70%，让空间受限的高密度PCB设计成为可能，而不会影响浪涌性能或系统稳定性。

　　Littelfuse保护产品市场经理Jenny Chen表示：“DFNAK3系列使设计人员能够满足当今的小型化和性能需求。能够实现紧凑、高密度的系统设计，同时提供与大尺寸元件相同的高浪涌额定值，确保为PoE、远程无线电装置和数据中心电源等任务关键型应用提供稳定保护。”

　　DFNAK3系列专为满足IEC 61000-4-5第4级要求设计，具有较低箝位电压和出色瞬态抑制能力，是标准TVS二极管、MOV和GDT的理想替代方案。表面贴装配置还支持经济高效的自动化PCB组装，降低了整体生产的复杂性。

　　主要功能与特色

　　· 3kA (8/20µs) 额定浪涌电流，适用于高可靠性直流和PoE系统;

　　· 紧凑型DFN表面贴装封装可节省多达70%的PCB空间;

　　· 箝位电压较低，可为敏感的下游电子元件提供出色的保护;

　　· 击穿电压高于反向阻抗电压，确保可靠的直流线路和PoE保护;

　　· 符合IEC 61000-4-5 (4级) 和其他浪涌保护标准。

　　目标市场与应用

　　· 小型基站、远程无线电单元 (RRU) 和基带单元 (BBU) 的直流总线保护;

　　· 以太网供电 (PoE) 系统;

　　· 人工智能基础设施和数据中心服务器中的直流电源;

　　· 恶劣环境中运行的工业直流电源。

　　DFNAK3系列秉持Littelfuse的使命，即提供创新的表面贴装保护解决方案，以满足客户对更小外形尺寸、更高性能的不断变化的需求。


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）

上一篇：Littelfuse推出600W SZSMF6L系列瞬态抑制二极管

下一篇：纳芯微以高集成度 SoC 技术，破解智驾感知、座舱与热管理核心难题

在线留言询价

相关阅读
Littelfuse推出600W SZSMF6L系列瞬态抑制二极管
行业新闻

Littelfuse推出600W SZSMF6L系列瞬态抑制二极管

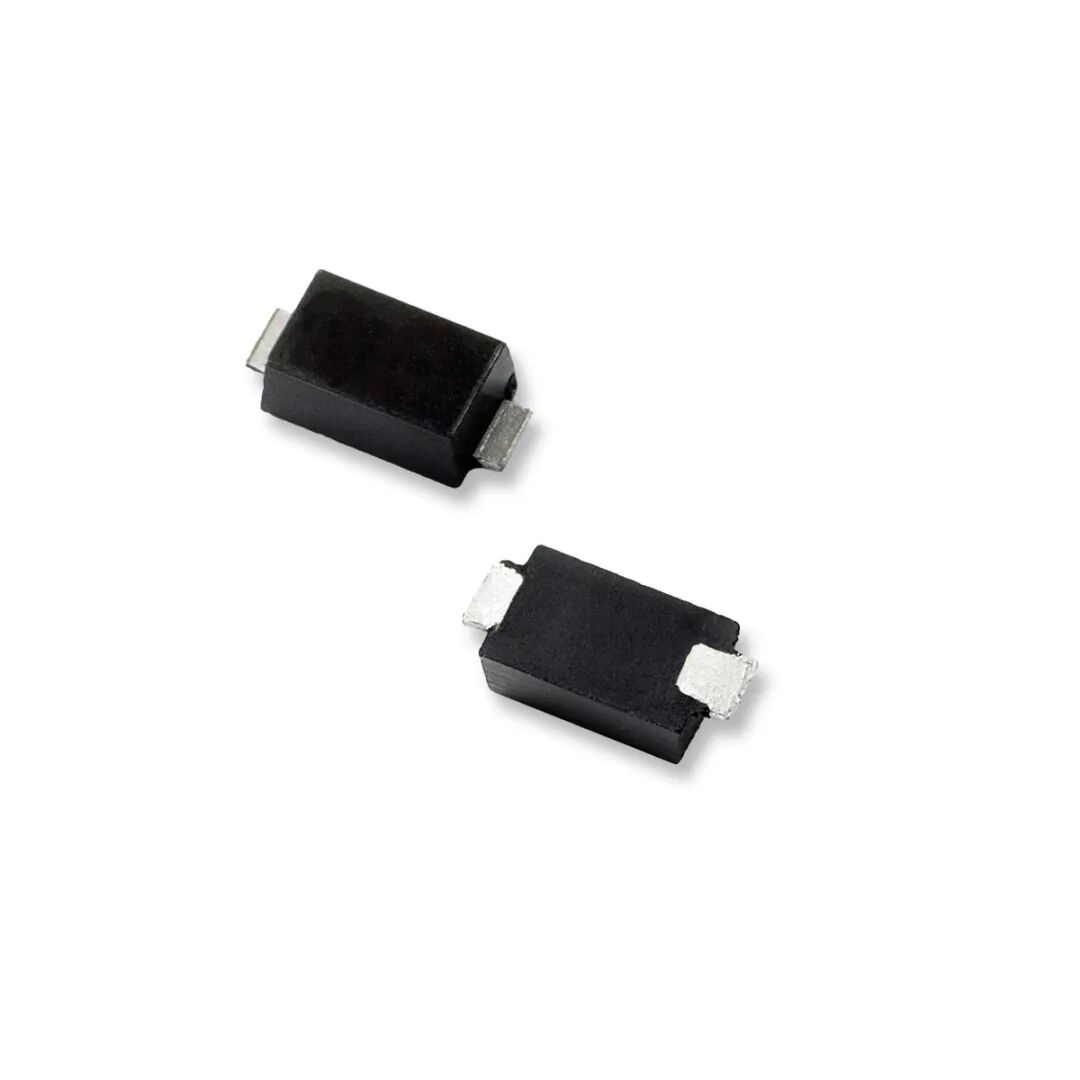

　　Littelfuse宣布推出SZSMF6L系列单向和双向瞬态抑制二极管。该系列600W汽车级器件采用紧凑的表面安装式SOD-123FL封装，可提供强大的高能瞬态保护，使其成为空间日益有限的汽车和电动汽车(EV)设计的理想选择。SZSMF6L系列瞬态抑制二极管　　继2023年推出的400W SZSMF4L系列大获成功的基础上，SZSMF6L系列在保持同样紧凑尺寸的同时，可提供高出50%的峰值功率处理能力。改进的浪涌保护和增强的箝位性能有助于保护易受开关事件、负载突降或静电放电(ESD)导致电压峰值影响的关键汽车系统。　　“SZSMF6L系列满足了电动汽车和汽车系统设计师不断变化的需求，他们需要在不影响电路板空间的情况下提供更强大的瞬态保护，”Littelfuse SBU产品营销总监Charlie Cai表示。“随着向区域架构的过渡和对小型化的持续推动，这款600W解决方案为工程师提供了一种更强大、热可靠性更高的高应力环境SZSMF4L替代方案。”　　主要功能与特色　　· 600W峰值脉冲功率(10/1000μs)，采用小型SOD-123FL封装;　　· 峰值工作反向电压范围：单向5-75V，双向10-75V;　　· 1ns<快速响应时间将瞬态事件的威胁窗口降至最低;　　· 平面芯片设计确保低泄漏电流和一致的箝位性能;　　· 工作温度高达175°C，适用于恶劣的汽车环境;　　· 符合AEC-Q101与PPAP标准，支持汽车级变更控制;　　· >16kV额定ESD(HBM3级)，用于灵敏型接口和传感器保护。　　应用　　SZSMF6L系列适用于以下领域的高可靠性瞬态保护：　　· 电动汽车动力总成和逆变器;　　· 电池管理系统(BMS);　　· 车载充电(OBC);　　· 配电单元(PDU);　　· 车身控制模块;· 域和区域控制器;· 汽车照明系统。　　SZSMF6L瞬态抑制二极管可实现更高效、紧凑和坚固的设计，满足下一代汽车不断增长的电气需求。当需要额外的电源处理能力时，其性能和占用空间兼容性允许从SZSMF4L无缝升级路径。　　供货情况
