力芯微推出7路集成LDO

发布时间：2025-09-18 14:25
作者：AMEYA360
来源：力芯微
阅读量：769

　　概述

　　随着旗舰级手机中影像传感器性能的不断升级，对于功耗管理的要求也日益提高。力芯微针对这一市场需求，推出了新一代的基于CMOS技术的低压差、低功耗线性稳压器ET5917。这款专为相机模块设计的7通道集成LDO具备先进的性能特性和应用上的灵活性。ET5917的前两个LDO通道能够支持最高1500mA的负载电流，并且拥有宽泛的输入电压范围(0.6V至2.0V)，输出电压可调范围为0.496V至1.8V，步进8mV。而另外五个LDO通道则可以提供最高600mA的负载电流，它们的输入电压范围在1.8V到5.5V之间，输出电压可调范围为1.380V至3.412V，步进同样为8mV。

　　ET5917集成了高速I²C接口(最高通讯频率可达1000kHz)，用户可根据需要通过I²C接口来实现复杂的配置需求，包括欠压锁定、电源启动顺序、输出电压调节、输出放电管理以及各通道的电流限制等。此外，该芯片具有超低的静态电流消耗，系统工作电压支持低至2.7V的优势，并且内置了全面的保护机制，包括过温、欠压、过流保护及输出快速自动放电等功能，用户可根据需求灵活地配置各项功能。

　　相较于ET5907A，ET5917的LDO1和LDO2支持更低的输入电压和更宽的输出电压范围，并且具有更低的电压降(dropout)以及更低的噪声水平，适合需要更高精度电源管理的应用场景。

　　特点(Feature)

　　● LDO1和LDO2

　　• LDO1/2输入电压范围: 0.6V to 2.0V

　　• 输出电压可编程: 0.496V to 1.8V，步进8mV

　　• 最大1500mA输出负载能力

　　• 超低Dropout: 典型值100mV@1.5A/1.2V

　　● LDO3到LDO7

　　• LDO3~7输入电压范围: 1.8V to 5.5V

　　• 输出电压可编程: 1.380V to 3.412V，步进8mV

　　• 最大600mA输出负载能力

　　• 超低噪声:10µVRMS

　　• 超低Dropout: 典型值110mV@0.6A/2.8V

　　● 超低输入静态电流: 典型值120µA

　　● 系统端电压可支持低至2.7V

　　● 可编程顺序启动和关机

　　● 内置全通道过温保护功能

　　● 内置全通道欠压保护功能

　　● 内置全通道过流保护功能和输出快速自动放电功能

　　● 内置全通道电源低压复位功能

　　● 可通过I²C改变输出电压和功能

　　● 湿敏等级:MSL1

　　● 全面支持1.2V GPIO

　　● 芯片尺寸: WLCSP-20 1.85mm×1.55mm

　　典型应用

力芯微推出7路集成LDO

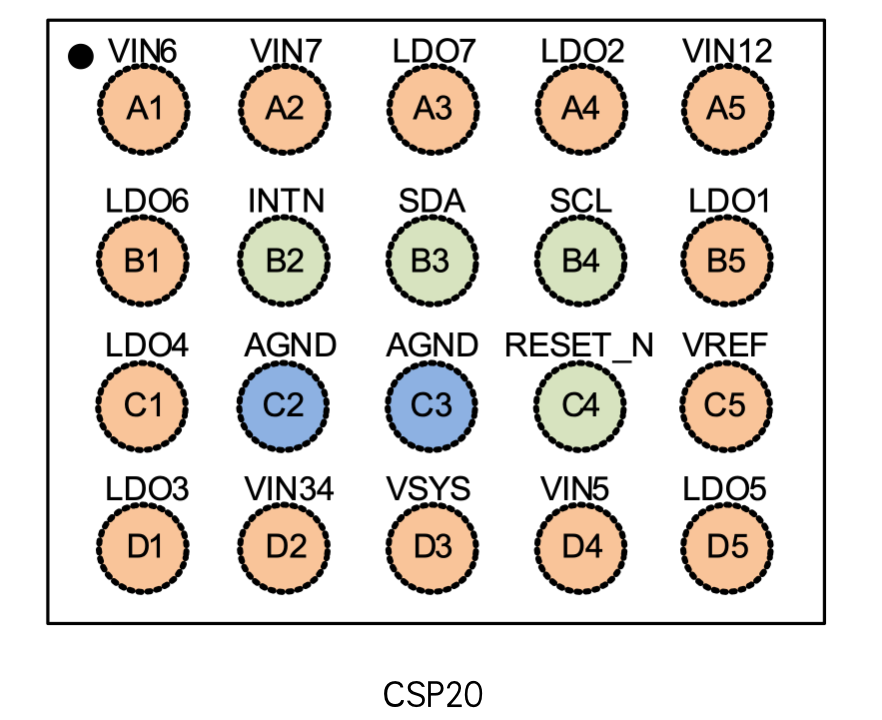

　　管脚定义

力芯微推出7路集成LDO

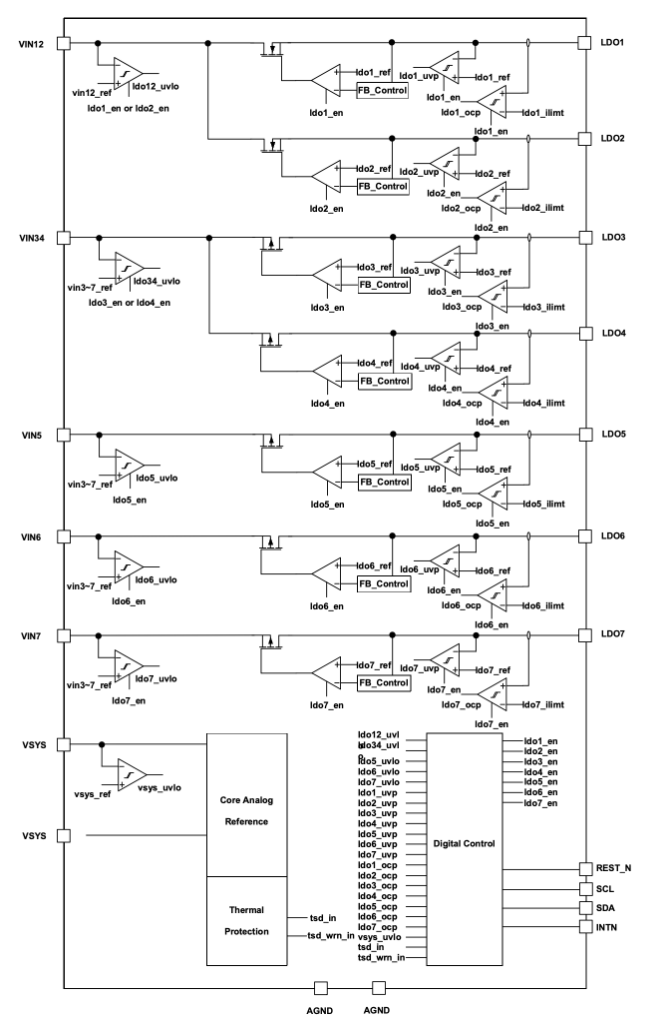

　　功能框图

力芯微推出7路集成LDO


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
