力芯微推出可调启动时间的5V10A负载开关 ET3164

发布时间：2025-09-18 14:22
作者：AMEYA360
来源：力芯微
阅读量：181

　　概述

　　力芯微ET3164 是一款单通道负载开关，它能够配置上升时间以减少浪涌电流。该器件包含一个 N 沟道 MOSFET，其输入电压范围为 0.1V 至 5.5V，且能够支持最大 10A 的连续电流。

　　此开关由使能引脚(ON)控制，该引脚能够直接与低电压 GPIO 信号(VIH = 0.8V)对接。ET3164 器件设有一个可选的 QOD 引脚，用于在开关关闭时实现快速输出放电，并且输出的下降时间(tf)可通过外部电阻进行调整。设备上有PG信号，当主 MOSFET 完全导通时，可用于驱动下游负载。集成的热关断功能确保在高温环境下的保护。ET3164 采用 QFN10 封装，其在 - 40°C 至 + 125°C 的环境温度范围内可稳定运行。

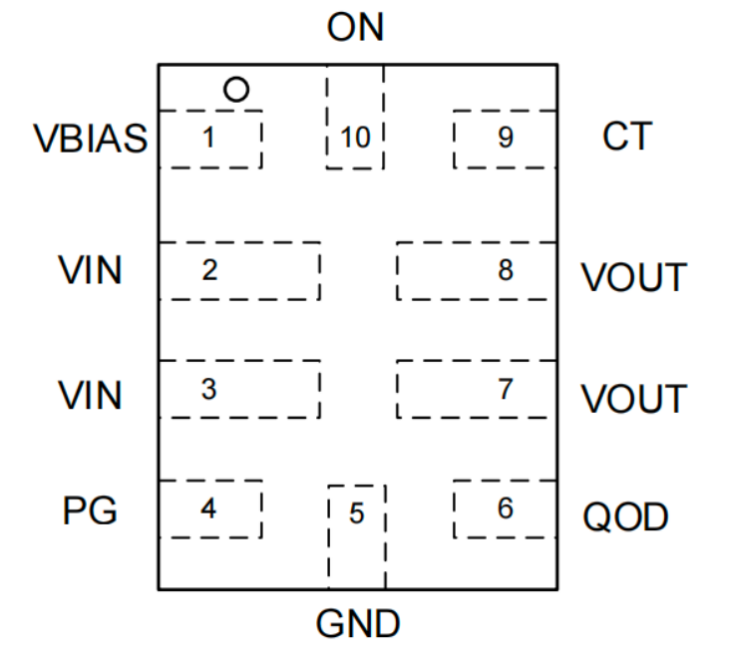

　　封装外形图

力芯微推出可调启动时间的5V10A负载开关 ET3164

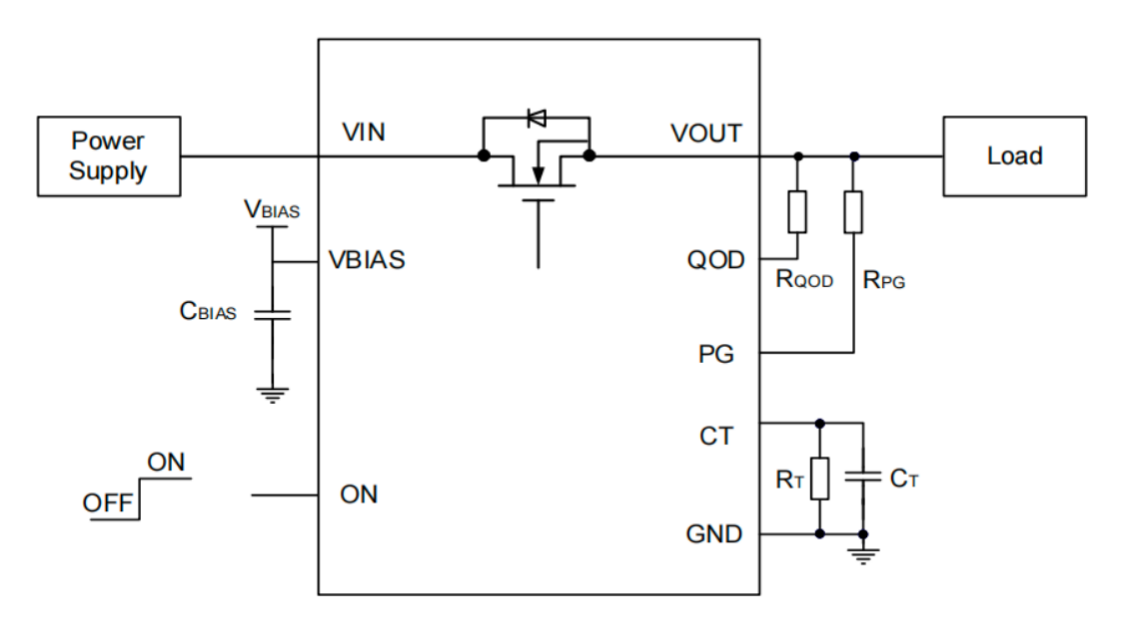

　　典型应用

力芯微推出可调启动时间的5V10A负载开关 ET3164


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
