帝奥微：DIA58243 H桥电机驱动器以超小封装驭动40V/12A，重塑汽车电机智能未来！

发布时间：2025-09-15 13:06
作者：AMEYA360
来源：帝奥微
阅读量：224

　　帝奥微DIA58243是一款专为汽车应用设计的 40V、12A H桥驱动器，集成了电流检测、诊断和保护功能，适用于有刷直流电机、螺线管及继电器等负载驱动。该芯片采用高功率工艺技术，提供出色的功率处理能力和热性能，同时支持 PWM、PH/EN 和独立半桥模式，可灵活适配不同应用场景。

帝奥微：DIA58243 H桥电机驱动器以超小封装驭动40V/12A，重塑汽车电机智能未来！

　　主要应用

　　车身控制模块(BCM/ZCU)：如隐藏门把手、折叠后视镜、门锁等。

　　动力系统：发动机阀门控制、电子换挡器。

　　热管理器、空气悬架等

　　随着汽车电子向高集成度、智能化、功能安全方向发展，DIA58243凭借其高功率密度、低 EMI和丰富诊断功能，是未来智能车身控制与电机驱动的重要解决方案。

　　产品特性

　　• 工作电压范围：4.5V至35V(绝对最大值40V)

　　• 高低侧导通电阻总和(RON_LS + RON_HS)为84mΩ;最大输出电流：12A

　　• 支持高达25kHz的PWM频率运行，带自动死区时间控制

　　• 可配置压摆率和扩频时钟，降低电磁干扰(EMI)

　　• 集成电流检测(无需分流电阻)，IPROPI引脚提供比例负载电流输出

　　• 可配置的电流调节：固定关断时间

　　• 保护与诊断功能(支持可配置故障响应：锁存或重试)

　　关断和导通状态下的负载诊断，检测开路和短路

　　电源电压 (VM) 监控

　　过流保护

　　过温保护

　　nFAULT 引脚故障指示

　　• 兼容3.3V/5V逻辑输入

　　• 低休眠电流：25°C时典型值1μA

　　• 支持SPI和HW两个版本

　　• 可配置的控制模式

　　单全桥(支持PWM或PH/EN模式)

　　双半桥(独立模式)

　　• 封装：QFN-14 , 3.0mm*4.5mm

　　产品优势

　　超高集成度，节省空间

　　集成MOSFET、电荷泵和电流检测及调节，减少外部元件数量，降低BOM成本

　　3mm×4.5mm 超小QFN封装，适用于空间受限的汽车电子设计

　　完全独立的半桥控制，灵活应对复杂驱动需求

　　DIA58243采用全独立半桥架构，允许用户对两个半桥进行完全独立的控制：

　　独立状态配置：

　　每个半桥均可单独设置为高侧开启(H)、低侧开启(L)或高阻态(HiZ)，互不干扰。

　　例如：半桥A可配置为 PWM驱动(H/L切换)，同时半桥B保持高阻态(HiZ)或静态输出(H/L)。

　　灵活驱动模式：

　　支持双半桥独立工作，可同时驱动两个不同的负载(如两个有刷电机或螺线管)。

　　也可组合为单全桥模式，驱动单个大电流负载(如高功率电机)。

　　容错能力增强：

　　若一个半桥因故障关闭(HiZ)，另一半桥仍可继续运行，提升系统冗余性。

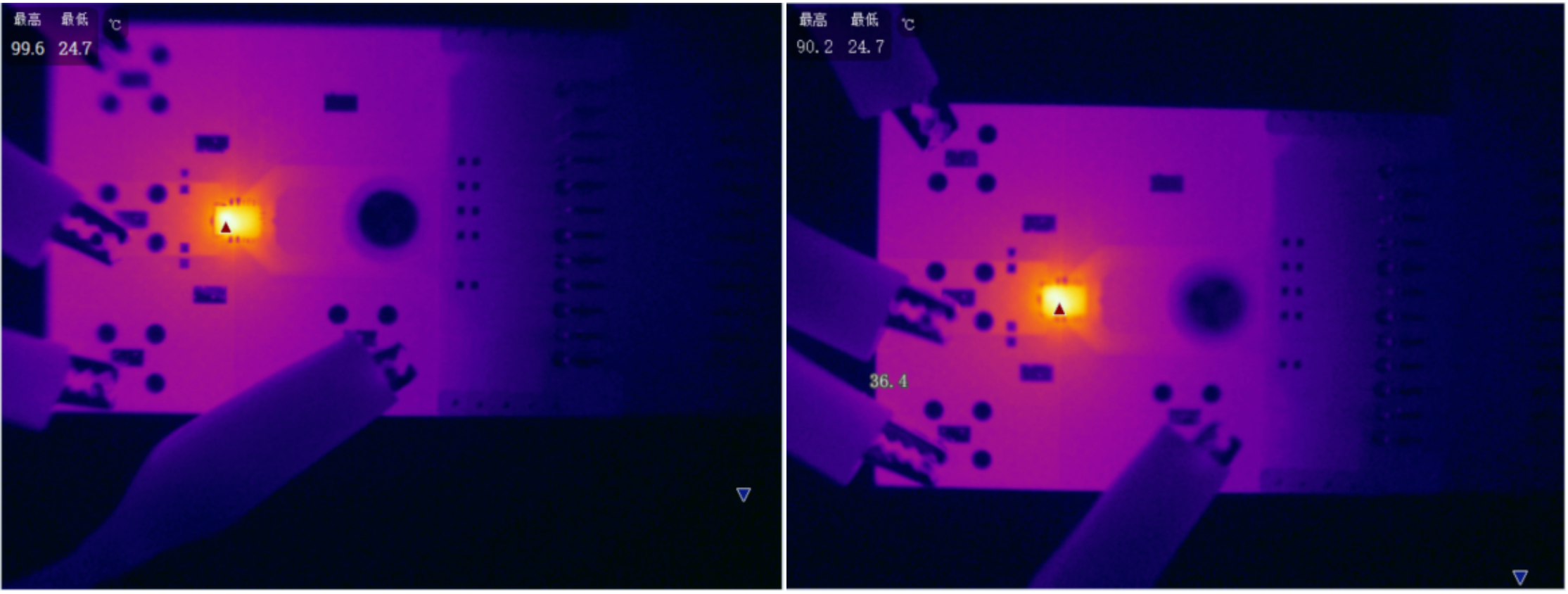

　　出色的热性能，保障高可靠性运行

　　VM=13.5V,Iout=4A,持续工作30分钟(SR=000)，其他同类产品 vs DIA58243

帝奥微：DIA58243 H桥电机驱动器以超小封装驭动40V/12A，重塑汽车电机智能未来！

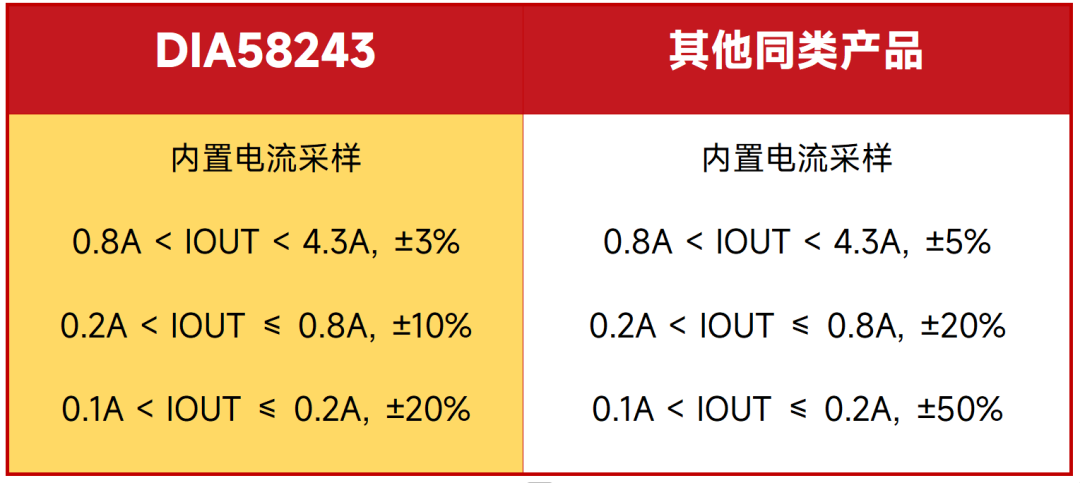

　　高精度的电流采样

帝奥微：DIA58243 H桥电机驱动器以超小封装驭动40V/12A，重塑汽车电机智能未来！

　　可配置的电流调节

　　支持动态电流限制设置，通过SPI或硬件引脚灵活调整输出电流阈值，防止电机堵转或过载，降低系统功耗和发热。

　　精准的电流控制能力，优化电机效率并延长使用寿命。

　　增强保护与诊断功能

　　离线&在线负载诊断：可检测开路、短路等故障，提升系统可靠性。

　　过流、过温、电源过压与欠压保护，支持锁存或自动重试模式，适应不同安全需求。

　　nFAULT引脚实时反馈故障状态，SPI接口可精准读取故障类型，实现高效诊断与定位。

　　结语

　　DIA58243凭借高集成度、强健的保护机制、可配置电流调节、全独立半桥控制、出色的热性能和灵活的接口选项，在汽车电机驱动领域展现出显著优势。无论是车身控制、动力系统还是热管理系统，该芯片都能提供高效、可靠且紧凑的解决方案，助力汽车电子向更高性能、更低成本迈进。

　　选择DIA58243，让您的设计更智能、更安全、更高效!


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
