力芯微推出全新小型尺寸闪光灯驱动电路 ET93010A

发布时间：2025-09-04 17:27
作者：AMEYA360
来源：力芯微
阅读量：203

　　产品概述

　　随着科技的发展，智能手机，PAD等已经成为大众的日常必备用品，而拍照功能也成为各大厂商竞相追逐的重点，比如后置五摄，大光圈，两亿像素，柔光补偿等等，要实现这些功能，除了需要先进的sensor外，闪光灯以及相应的驱动芯片也是不可或缺的。

　　力芯微针对手机拍照摄像的补光应用，研发了一款高效率，超小型的单路闪光灯驱动芯片ET93010A。其内置独立可调的1.5A LED电流源，采用高效的同步升压拓扑，工作频率可以配置为2MHz和4MHz。在闪光灯模式下可将电流控制在11mA至1.5A范围，或在手电筒模式下将电流控制在1mA至375mA，极小的1.5mA调光步进，可以实现细腻的柔光调光。

　　ET93010A采用WLCSP8封装，最小化外围元器件的需求，极大地节省了布板面积。

　　产品特性

　　I²C接口，精确且可编程的LED电流

　　闪光灯/IR电流范围：11mA至1.5A，128台阶

　　手电筒电流范围：1mA至375mA，256台阶

　　宽输入电压范围：2.5~5.5V

　　支持Flash，Torch，IR三种工作模式

　　内置同步升压拓扑，PASS模式和Boost模式可自适应切换

　　提供Torch模式硬件关断功能

　　提供RF信号同步输入功能

　　具有UVLO，输出过压，输出短路，过温保护等功能

　　具有Flash模式下电池低电压检测功能(IFVM)

　　WLCSP8(1.54mm*0.79mm)

　　管脚定义

力芯微推出全新小型尺寸闪光灯驱动电路 ET93010A

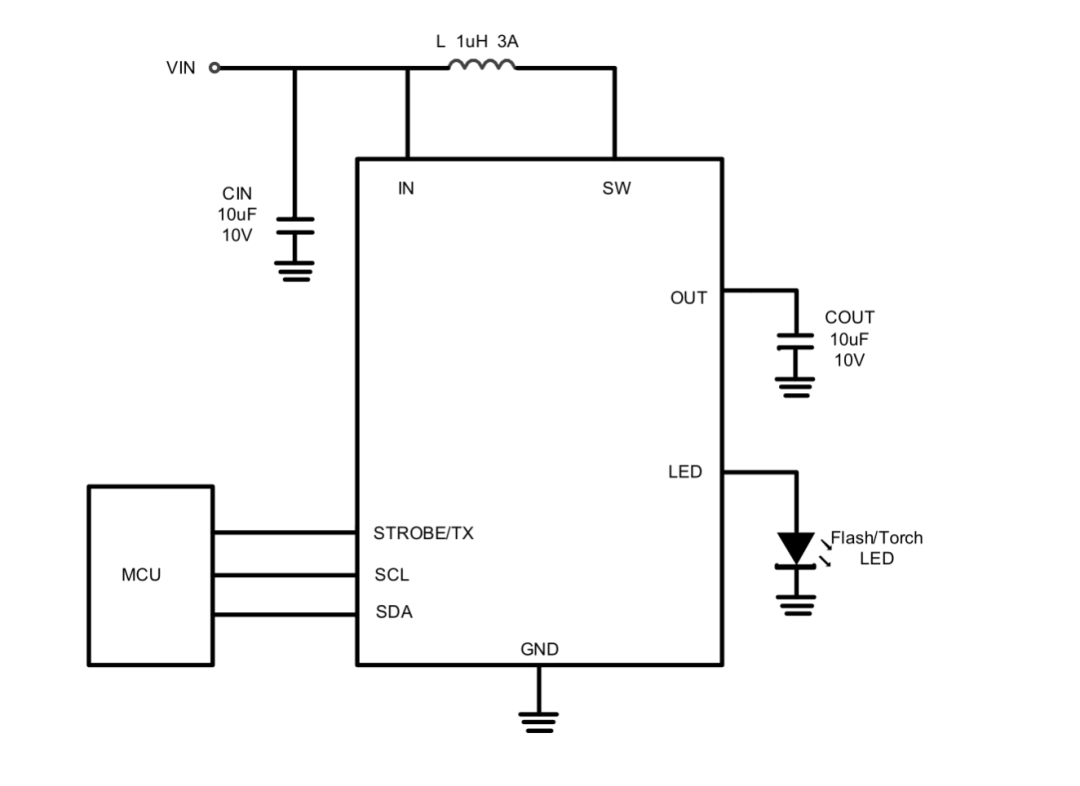

　　应用框图

力芯微推出全新小型尺寸闪光灯驱动电路 ET93010A


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
