力芯微推出4.5V~18V, 0.75A~5A限流电源开关 ET20170

发布时间：2025-09-04 17:23
作者：AMEYA360
来源：力芯微
阅读量：407

　　产品概述

　　力芯微电子推出ET20170，一款集成电流限制和反向阻断功能的N沟道MOSFET电源开关，专为输入/输出电路保护设计。其输入电压范围为4.5V至18V，支持0.75A至5A的连续输出电流，可提供基本的电源管理功能，如可编程电流限制、软启动控制以及反向电流阻断能力(RCB)，并且具有多种保护功能，包括短路保护、过流保护和内部热关断保护，且所有引脚符合HBM±2KV的静电放电保护标准，确保在各种操作条件下都能安全可靠地工作。ET20170适用于多种应用场合，例如SSD硬盘、PC卡、无线数据卡、USB电源分配与保护(如USB 3.1供电)以及家电、服务器、工业设备的输入/输出端口保护等。其采用DFN10 (3.0mm×3.0mm)的小型封装，便于集成到小型化设计中。

　　管脚定义

力芯微推出4.5V~18V, 0.75A~5A限流电源开关 ET20170

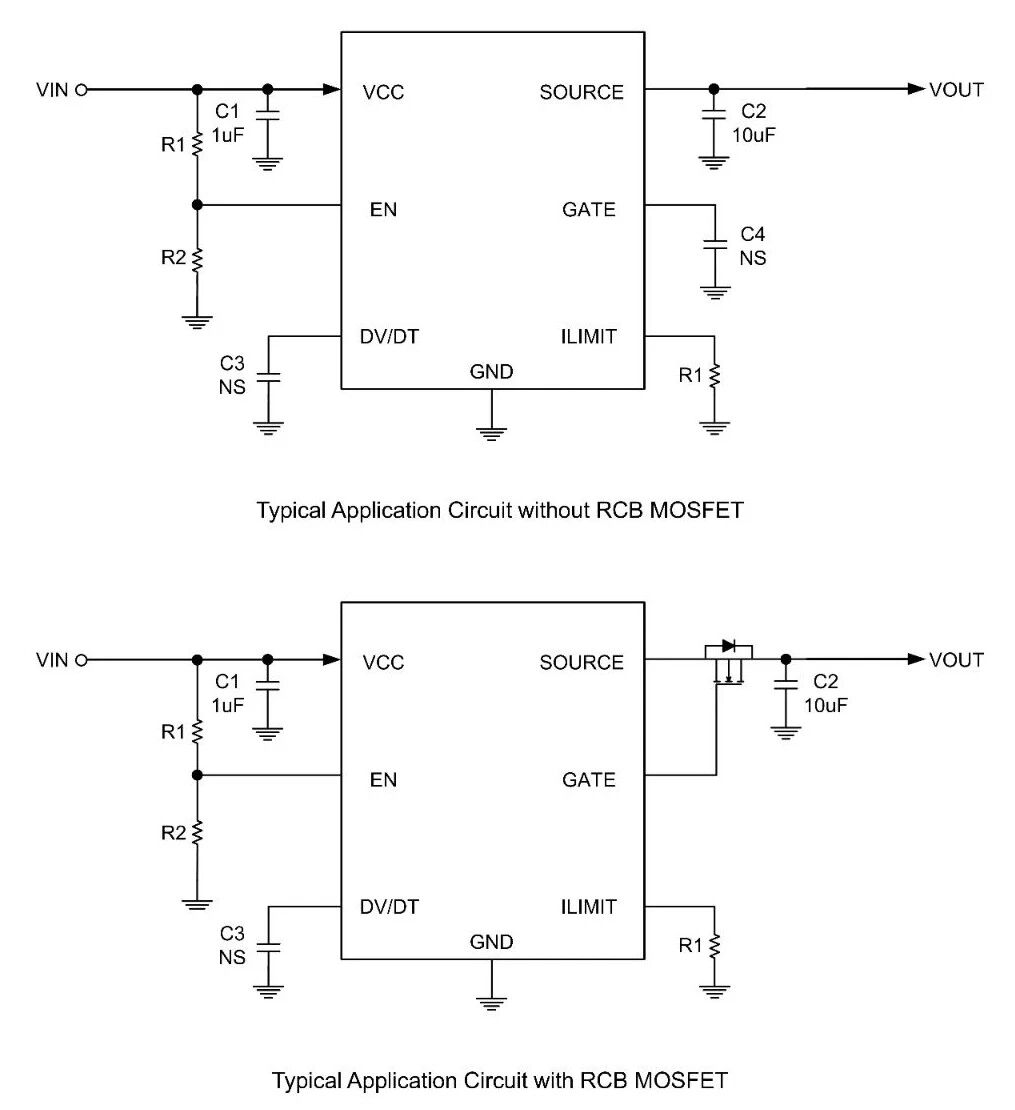

　　应用框图

力芯微推出4.5V~18V, 0.75A~5A限流电源开关 ET20170


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
