力芯微推出恒流12×12 矩阵LED驱动电路

Release time：2025-08-22
author：AMEYA360
source：力芯微
reading：468

　　产品概述

　　力芯微ET6144是一款专为LED矩阵显示系统设计的恒流驱动控制芯片，旨在满足家电及便携设备对高集成度、多像素点精细控制的显示需求。其核心设计背景源于市场对中小型点阵屏在亮度均匀性、功耗控制及空间利用率上的严苛要求，通过集成化方案替代传统分立驱动电路，显著简化系统设计复杂度。

　　该芯片具备12路独立恒流驱动通道，每路输出电流最高达50mA，可稳定驱动最大12×12 LED点阵。产品亮点在于支持整体输出电流32级可调，单点256级PWM可调，赋予显示内容细腻的灰度表现力。其采用标准I²C通信接口，支持连续读写功能，配合内置RC振荡器(默认1MHz±10%)及自动消隐电路，在确保高刷新率的同时降低显示残影。芯片提供QFN32(4×4mm)、SOP32(7.5×21mm)、LQFP32(7×7mm)三种封装，适配不同空间约束场景。

　　ET6144主要面向白色家电控制面板(如冰箱、洗衣机状态屏)、小家电交互界面(咖啡机、空气净化器)及智能设备显示单元(便携音响、玩具LED矩阵)。其低功耗特性(关断电流仅2μA左右)与-40℃至+85℃的宽温工作范围，特别契合电池供电设备及严苛环境的应用需求，为紧凑型电子设备提供高效可靠的显示驱动解决方案。

　　产品特性

　　12路恒流驱动，输出电流最大50mA

　　支持1～12扫应用，最大应用点阵12×12

　　每点支持256级辉度调节

　　I²C通讯接口

　　内置RC振荡(默认值1MHz±10%),刷新频率高

　　内置上电复位电路,内置自动消隐电路

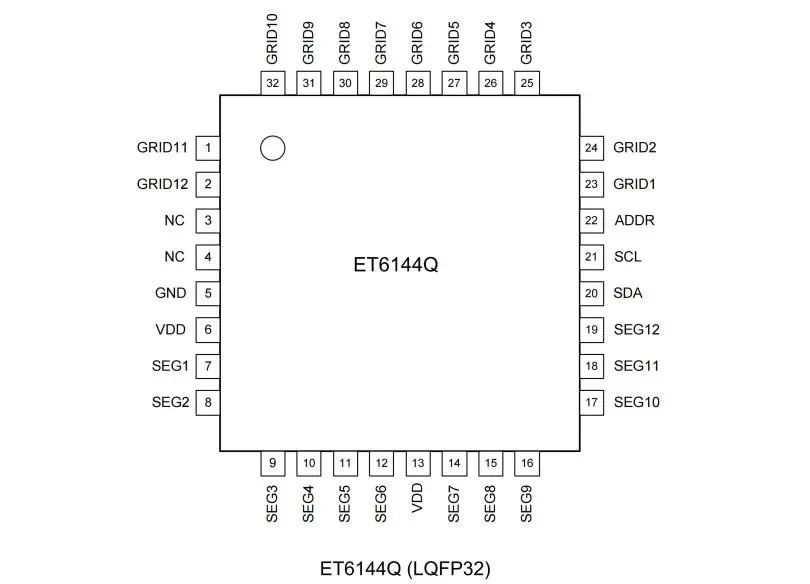

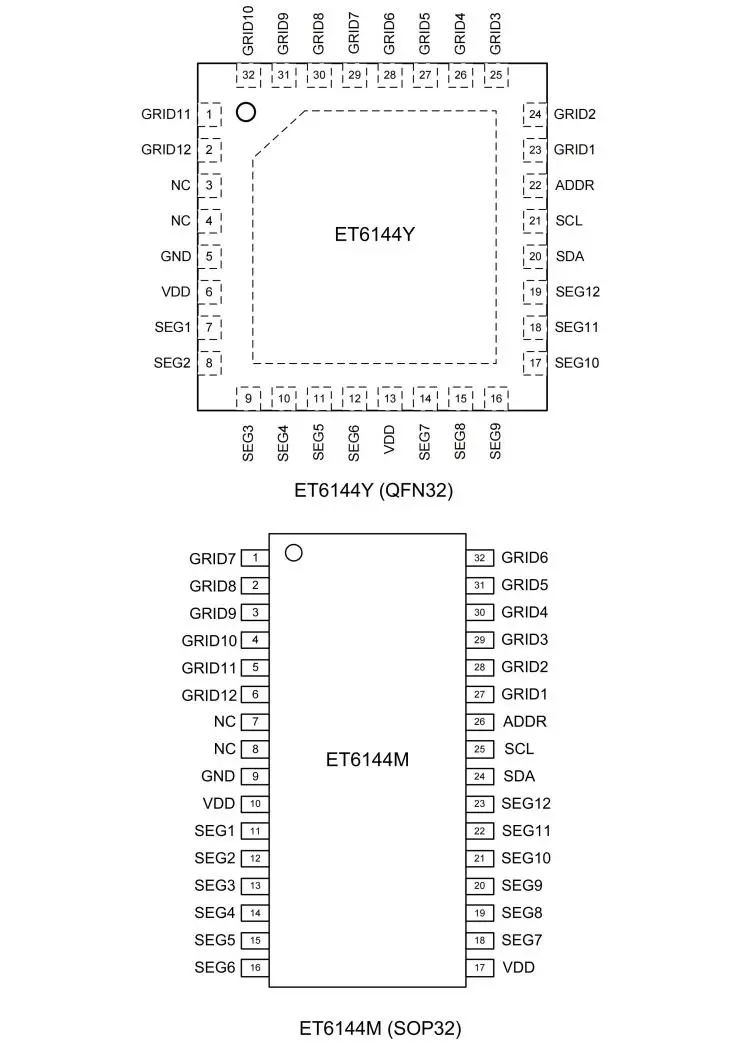

　　管脚定义

力芯微推出恒流12×12 矩阵LED驱动电路

力芯微推出恒流12×12 矩阵LED驱动电路

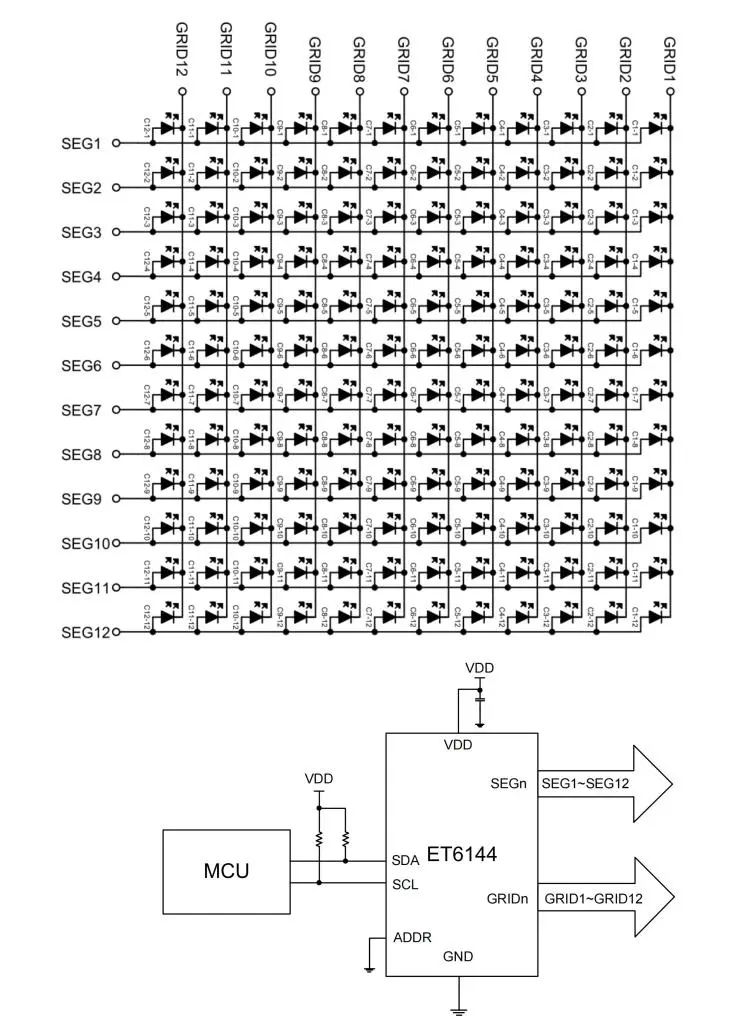

　　典型应用


力芯微推出恒流12×12 矩阵LED驱动电路


（"Note: The information presented in this article is gathered from the internet and is provided as a reference for educational purposes. It does not signify the endorsement or standpoint of our website. If you find any content that violates copyright or intellectual property rights, please inform us for prompt removal."）
