力芯微推出高精度运算放大器 ET85502

发布时间：2025-08-22 10:20
作者：AMEYA360
来源：力芯微
阅读量：301

　　产品概述

　　随着工业自动化控制和精密仪器仪表对信号测量精度的要求不断提升，需要实现微伏级微弱信号的稳定放大与处理，医疗诊断设备和科学实验装置也需要高精度的信号采集链，而设计这些系统，都需要用到高精度的运算放大器。

　　力芯微推出的高精度运算放大器ET85502实现了以往仅见于高端的自归零或斩波稳定放大器的性能优势，以低成本实现了高精度，且无需外接电容。ET85502是一款双路低压(2.7V至5V)的运算放大器，具有轨到轨输入和输出摆幅能力。其在工作温度范围内失调电压仅为1μV且漂移低至0.005μV/°C，近乎零漂移的特性使得医疗设备、温度/位置/压力传感器以及应变片放大器等都能显著受益。

　　ETEK产品特性

　　电源电压范围：2.7V~5V;

　　增益带宽积(GBP)：1.5MHz;

　　低输入失调电压(VOS)：1μV;

　　低输入失调温漂：0.005μV/°C;

　　低输入偏置电流(IB)：20pA;

　　低功耗(IQ)：770μA/Channel;

　　支持轨到轨输入和输出;

　　高共模抑制比，电源抑制比(CMRR, PSRR)：130dB;

　　输出摆率(SR)：0.5V/μs;

　　共模输入电压范围包括负电源轨到正电源轨;

　　扩展级工业温度范围：-40°C ~ 125°C;

　　管脚定义

力芯微推出高精度运算放大器 ET85502

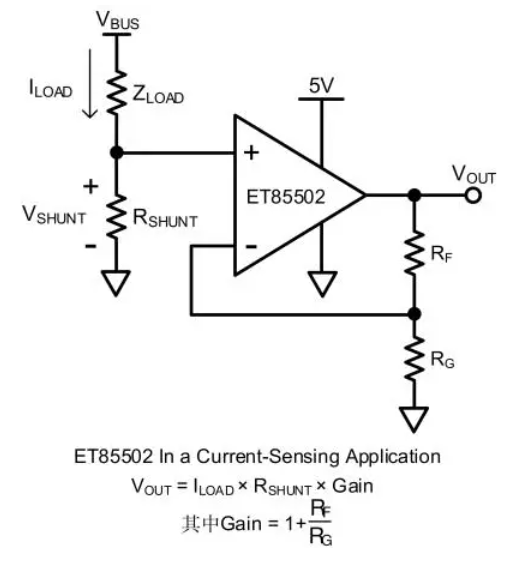

　　典型应用

力芯微推出高精度运算放大器 ET85502

（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
