森国科:当人工智能遇上碳化硅,高算力时代的“电力心脏”革新

发布时间:2025-08-18 17:17
作者:AMEYA360
来源:森国科
阅读量:204

  人工智能掀起的高算力浪潮中,算力中心日夜不息地运转,训练着庞大的模型,支撑着自动驾驶、科学发现和智能体机器人技术的快速发展。然而,这辉煌算力背后却藏着不容忽视的“能量焦虑”--急剧增长的电力消耗与转换效率瓶颈。传统硅基功率器件这只能量转换的“老旧心脏”,在高频、高温的极限环境下已日益力不从心。

  这场能源革命的曙光,落在了第三代半导体碳化硅(SiC)身上。

  1. 破局者诞生:碳化硅功率器件的核心优势

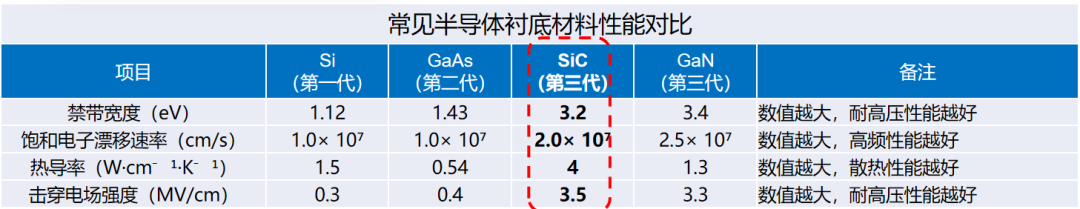

  如果说传统硅(Si)材料打造的功率器件是我们熟悉的“蒸汽机”,那么碳化硅功率器件便是新时代的“内燃机”,实现了能源转换效率的颠覆性跨越。作为功率半导体材料的新物种,材料特性独具一格:

森国科:当人工智能遇上碳化硅,高算力时代的“电力心脏”革新

  相对于第一代(硅基)半导体,第三代半导体(碳化硅等)禁带宽度大,电导率高、热导率高。第三代半导体的禁带宽度是第一代和第二代半导体禁带宽度的近3倍,具有更强的耐高压、高功率能力,耐温能力大幅提升(最高200°C以上,硅器件极限约150°C),高温可靠性无可比拟;

  碳化硅更适合作为衬底材料:在高压和高可靠性领域选择碳化硅外延;

  碳化硅衬底器件体积小:由于碳化硅具有较高的禁带宽度,碳化硅功率器件可承受较高的电压和功率,其器件体积可变得更小,约为硅基器件的1/10。同样由于碳化硅较高的禁带宽度,碳化硅器件可进行重掺杂,碳化硅器件的电阻将变得更低,约为硅基器件的1/100。

  碳化硅衬底材料能量损失小:在相同的电压和转换频率下,400V电压时,碳化硅MOSFET逆变器的能量损失约为硅基IGBT能量损失的29%~60%之间;800V时,碳化硅MOSFET逆变器的能量损失约为硅基IGBT能量损失的30%~50%之间。碳化硅器件的能量损失更小。

  碳化硅功率器件卓越的性能,

  带来了电力电子系统层面的跃升表现

  --更优转换效率:碳化硅材料的核心指标优势使系统综合效率得以极致突破,电能损耗可大幅降低;

  --更强功率密度:更高频的开关允许电路中使用更小的磁性元件(电感、变压器),电源整体尺寸可缩小30%~50%;

  --更简冷却系统:低发热使得所需冷却资源大幅缩减,冷却结构设计得以简化。

  2. 高算力背后的电力脉搏:碳化硅的应用战场

  在算力中心与电力基础设施的心脏部位,碳化硅功率器件已成为高电压、大功率应用的隐形“力量源泉”。

  AI算力中心的“能源命脉”

  -- 服务器电源(PSU):数据中心海量服务器需要超高效率、极高功率密度的电源单元。全球领先电源厂商已发布超过钛金级效率的3kW+碳化硅电源模块,能将整机效率拉升到97%+以上;

  --高压直流供电(HVDC):直接支持400V~1000V直流输入,减少转换环节,损耗预计降低30%以上;

  --不间断电源(UPS):备用电源效率提升是关键。碳化硅UPS系统实现了行业领先的98%+效率,同时在功率密度、体积上也极具优势,100kW~200kW 的碳化硅UPS已经陆续量产;

  --机架级配电:48V母线和新型分布式架构中,SiC功率芯片负责高压到中低压的高效、高频降压转换。

  支撑算力基石的“绿色枢纽“

  --光伏/储能变流器:光伏发电和电网级储能装置中,碳化硅功率器件让逆变器效率可超过99%。

  --新能源充电桩:电动汽车快速发展的支撑关键,15分钟充满电的超级快充需800V/1000V高压平台。碳化硅模块满足高电压(1200V/2000V)高频高功率要求。

  未来科技的”动力心脏“

  --电动汽车:从电机驱动控制器(电驱)、车载充电器(OBC)到DC/DC变换器,采用碳化硅可有效实现5%~10%的系统效率提升,同等电量下续航延长30公里以上。

  --高速轨道交通、工业电机驱动:碳化硅是高频、大功率应用的理想选材。

  3. 因果循环:人工智能如何驱动碳化硅革命

  这是一个不可分割的因果闭环链:

  · AI引爆算力 ▶ 算力渴求电力 ▶ 效率亟待提升 ▶ 硅基功率芯片效率已达瓶颈

  · SiC带来电力电子效率革命 ▶ 更高效能源转换支撑更庞大算力 ▶ 推动更复杂的AI落地

  没有碳化硅功率器件对电力损失的精简优化,支撑千万级服务器的数据中心根本无法运作,更不可能为ChatGPT这样的人工智能提供稳定澎湃的基础保障。每一次AI模型的迭代背后,都是高效电力心脏“泵血”能力的跃迁式支撑。

  当千层算法在计算洪流中奔涌探寻智慧之光,是碳化硅功率器作为隐形的能量心脏,在高频节律中泵送着支撑未来所需的磅礴能量。它不再只是硬件清单中的寻常元器件--从算力中心、智能电网到风驰电掣的电动汽车,每一份高效电能都在突破硅时代的物理边界,重绘AI时代的能源图景。或许这硬核革命终将隐匿于技术进步的光辉之中,但这枚第三代“电力之心”在高算力时代的核心价值不言自明--它带来的不仅是能效跃升的百分点,更是通往智能时代的能源通行证。

  硅基时代的老旧心脏渐弱,碳化硅芯的电力脉搏已在高算力胸腔中强劲共振。

  当万亿参数规模的GPT模型在服务器阵列中高速运行,300亿美元的碳化硅市场如同新生血管般在全球电力网络深处悄然延伸--每一次计算脉冲的传递,都是新材料对物理极限的重新定义。

  森国科作为中国第三代半导体碳化硅(SiC)功率器件的领军企业,是驱动AI算力时代高效能基础设施的关键赋能者,历经8年的努力,推出了覆盖650V, 1200V, 1500V, 2000V 系列的碳化硅功率器件及模块,成为革新电源系统效率的“硬核力量”。森国科正以SiC之“芯”,为澎湃的AI算力打造高效、绿色的“电力血管”。


(备注:文章来源于网络,信息仅供参考,不代表本网站观点,如有侵权请联系删除!)
