森国科推出SOT227封装碳化硅功率模块，赋能高效能源系统升级

　　碳化硅(SiC)功率半导体技术引领者森国科，推出了采用SOT227封装的SiC MOSFET及JBS功率模块系列。这一突破性封装方案结合了高功率密度与系统级可靠性，为新能源发电、工业电源及电动汽车等领域提供高效能解决方案。

　　SOT227作为成熟工业级封装标准，其结构性优势完美适配SiC器件的特性需求，是释放SiC 功率器件性能潜力的最优载体。SOT227 有如下的封装结构及工艺特性：

　　PART.01超低寄生参数

　　--超低寄生参数：

　　一体成型的端子布局与紧凑内部结构，寄生电感<10nH，显著抑制开关振荡，使SiC MOSFET的超快开关性能(开关频率达100kHz+)得以充分发挥。

　　--紧凑型模块设计

　　SOT227是一种内绝缘封装，基板(DBC)面积大于TO-247，可容纳更多或更大尺寸的SiC芯片(如多芯片并联或混合拓扑集成)，同时整体体积显著小于传统大功率模块，适用于空间受限的高密度设计。

　　引脚设计：终端引脚尺寸更大，支持更高电流承载能力(例如1200V SiC MOSFET通流能力达121A，较TO-247提升9%)。

　　--绝缘与散热优化

　　内绝缘陶瓷垫片：内置Al₂O₃或AlN陶瓷绝缘层，无需外加绝缘垫片，减少外部热阻并简化安装流程;

　　低热阻设计：结到散热器的热阻(Rθ-jHs)比TO-247降低50%以上。例如，部分SiC MOSFET模块的结壳热阻低至0.67 K/W，显著提升散热效率。

　　--机械与安全特性

　　高绝缘可靠性：端子间爬电距离≥10.4mm，隔离电压达2500Vrms，满足工业安全标准(如IEC 60601);

　　简化安装：支持标准M4螺钉安装，扭矩规格明确(1.5N·m)，降低装配复杂度并提高生产良率。

　　PART.02电气性能优势高频与低损耗特性

　　--开关性能

　　SiC器件支持超高速开关(如Turn-On Delay 19ns，Rise Time 27ns)，开关损耗极低(175℃时Eon=500μJ, Eoff=250μJ)，适用于高频应用(如射频电源、LLC谐振转换器)。

　　--低导通损耗

　　SiC MOSFET导通电阻可低至7.6mΩ。

　　SiC肖特基二极管正向压降低至1.36V，电容电荷(Qc)仅56nC，显著降低导通与开关损耗。

　　--高温与可靠性表现

　　工作温度：支持高达175℃环境温度，正温度系数特性便于多器件并联均流。

　　鲁棒性设计：内置SiC SBD续流二极管无反向恢复问题(反向恢复时间16ns)，避免电压尖峰和EMI噪声;雪崩耐量设计增强抗负载突变能力。

　　SOT227 封装的SiC 模块出色的性能，可在如下的典型应用场景中大显身手：01

　　中高功率工业系统

　　填补功率缺口：适用于数十至数百千瓦功率段(如TO-247与62mm模块之间的空白)，覆盖光伏逆变器、充电桩、工业UPS等场景。

　　高频电源：AC/DC PFC、DC/DC超高频整流(如电信电源、服务器电源)，依赖低Qc和高速开关实现>95%效率。

　　02

　　精密与严苛环境设备

　　半导体制造设备：等离子体射频发生器、PECVD电源，需高精度功率控制与低EMI特性。

　　医疗与航空航天：密封设计适配高湿度环境，金属法兰安装增强机械稳定性(如至信微模块应用于航空航天领域)。

　　森国科基于自研SiC MOSFET 及JBS晶圆，基于SOT227 封装，适时推出了SOT227 封装的SiC MOSFET 及 JBS 模块产品

　　KC017Z12J1M1 SiC MOSFET

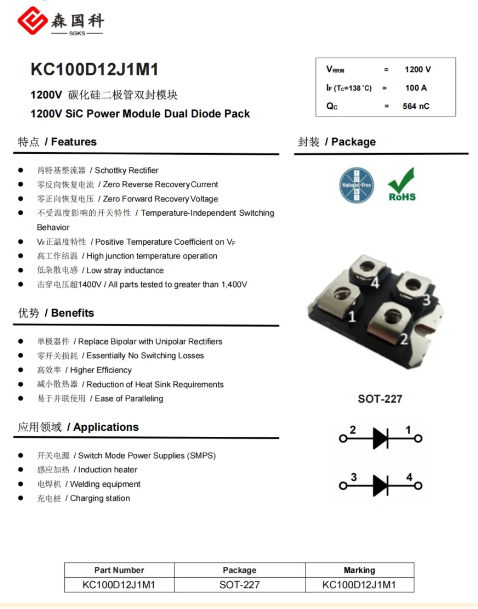

　　KC100D12J1M1 SiC JBS

　　SOT227封装赋予了SiC器件系统级创新的战略支点。森国科的SOT227模块化方案让客户在保持设计兼容性的同时，直接解锁SiC的能效红利。SOT-227封装通过结构创新(内绝缘、紧凑布局)与SiC材料优势(高频、耐高温)的结合，解决了中高功率系统在功率密度、散热效率和安装成本上的痛点。其标准化设计(如引脚兼容性)进一步推动了对传统硅基器件的替代，尤其在高频、高温及可靠性要求严苛的领域具备不可替代性。
