力芯微推出GPIO扩展芯片ET6408

发布时间：2025-08-11 14:15
作者：AMEYA360
来源：力芯微
阅读量：944

　　产品概述

　　在开发智能硬件或嵌入式系统时，你是否遇到过这样的问题：主控芯片的GPIO(通用输入输出)引脚不够用?按键、传感器、LED、显示屏…外设越来越多，资源却捉襟见肘。今天为大家介绍一种硬件设计的“神器”—GPIO扩展IC，低成本实现引脚扩展。

　　力芯微推出的这款经典8位I2C GPIO扩展芯片ET6408，支持1.65~5.5V电平转换，对于系统设计来讲可以体现以下几点优势：

　　1. 成本优化：无需升级高价主控，低成本芯片解决引脚短缺问题。

　　2. 简化设计：减少PCB布线复杂度，尤其适合空间紧凑的产品。

　　3. 灵活配置：支持输入/输出模式切换，具备中断功能。

　　4. 低功耗：专为扩展设计的芯片，功耗远低于额外MCU方案。

　　产品特性

　　8bit GPIO扩展

　　工作电压范围：1.65V to 5.5V

　　支持双向电平转换

　　极低的静态电流损耗：

　　典型值1.5uA@VDDP=5V;

　　典型值 1.0uA@VDDP=3.3V

　　IO输入/输出独立可配

　　硬件复位输入信号，低电平有效

　　400 KHz 快速模式(Fast-mode)I2C总线，2个I2C拓展地址

　　输出具有推挽和开漏方式

　　上下拉电阻配置

　　SCL/SDA 输入端口噪声滤波

　　GPIO端口最大驱动能力 25mA，直接驱动 LED

　　封装形式：

　　BGA16(1.6mm x 1.6mm);

　　TSSOP16(width 4.4mm );

　　QFN16 (3mm×3mm)

　　ETEK

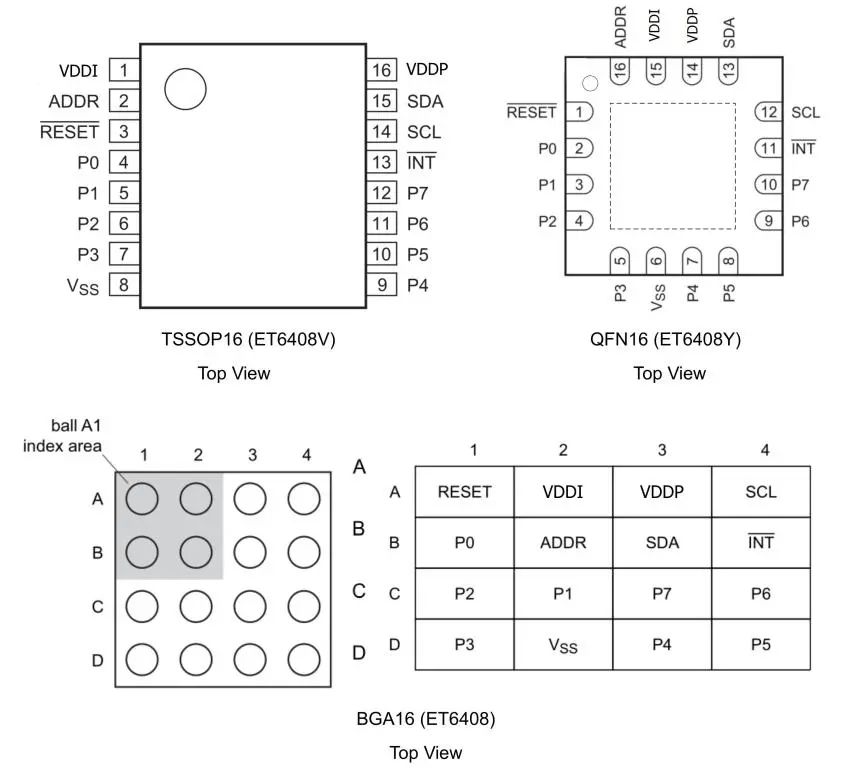

　　管脚定义

力芯微推出GPIO扩展芯片ET6408

　　典型应用

力芯微推出GPIO扩展芯片ET6408


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
