矽力杰新一代Mini LED电视驱动解决方案

Release time：2025-07-15
author：AMEYA360
source：矽力杰
reading：172

　　Mini LED 电视以其较高的性价比带来了卓越的画质改善、更长的使用寿命优点。不同于OLED电视, Mini LED电视基于传统成熟的LCD屏技术开发。通过更改LED背光技术就可以带来高对比度、高亮度、精准控光等优势。在Mini LED电视背光方案开发中，画面延时、成本控制、LED灯电压控制、芯片散热等，都是在开发过程中经常会遇到的技术难点。

　　基于矽力杰LED驱动芯片SY77982/SY77983的 Mini LED驱动方案结合GD32E235K8xx MCU，通过简单的灯电压控制与GPIO口复用技术及利于散热的封装设计能够解决这一系列问题并带来可观的成本控制。

矽力杰新一代Mini LED电视驱动解决方案

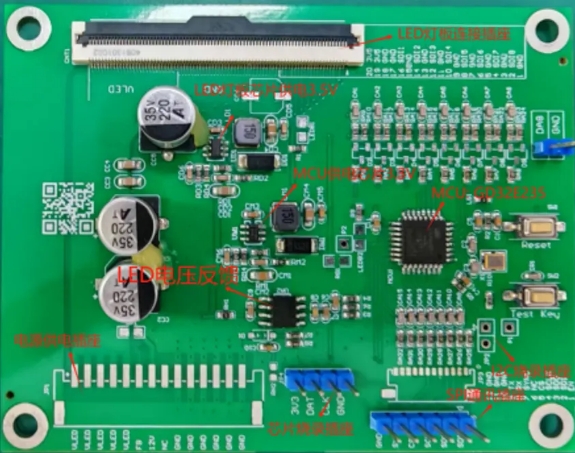

背光驱动控制板

矽力杰新一代Mini LED电视驱动解决方案

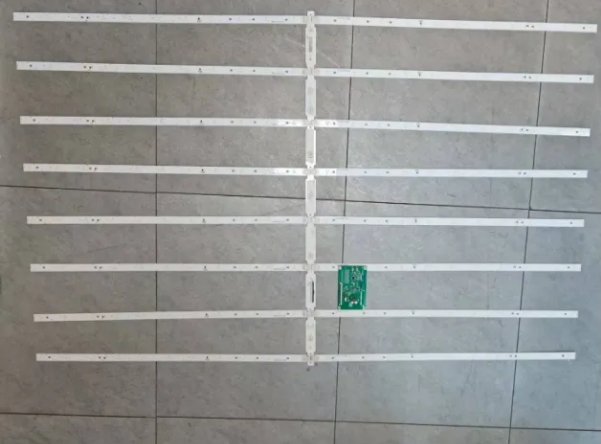

背光驱动板

　　方案优异性能简介

　　支持OTA在线升级

　　支持最高30V灯珠电压与140mA电流能力,带来更高的峰值亮度

　　支持16-bit混合调光, 带来更高的对比度

　　独有的单线双向控制技术,独有的GPIO口复用技术减少MCU IO口需求

　　独有的LED灯电压控制减少MCU软件与缓存需求

　　最高2MHz的LED驱动通讯频率, 减少画面延时

　　BMC格式的单线编码方式改善EMI性能

　　QFN2.5x2.5_14与TSSOP14E的封装设计改善热性能与提高LED电流能力

　　单层铝基板的管脚设计与较大的管脚间距, 降低LED灯板 PCB成本与提高贴片良率

　　仅用1颗低成本MCU即可实现512分区的驱动

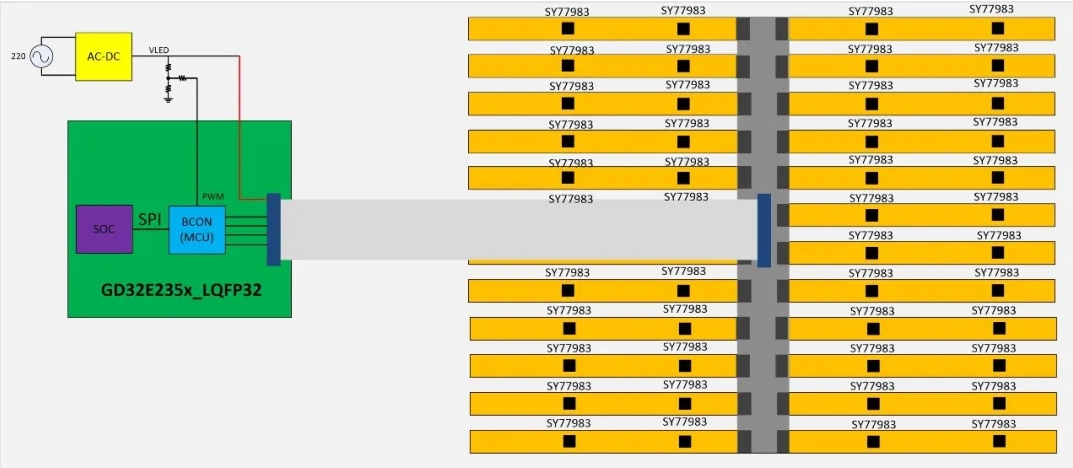

　　应用框图

矽力杰新一代Mini LED电视驱动解决方案

　　模块特点

　　本评估板由 12V/27V 供电，直流源接入电源接口，27V直流源为后面24V灯珠供电，12V为背光驱动控制板供电

　　LED灯板供电模块为LED灯板驱动芯片提供3.5V供电

　　LED电压反馈模块为前级AC/DC提供电压控制反馈信号(当前未提供AC/DC电源模块)

　　整个背光控制板共输出8路单线通讯接口,支持最多32个灯条使用

　　16-bit精准控光
