上海贝岭推出第三代高精度基准电压源—BLR3XX系列

Release time：2025-07-11
author：AMEYA360
source：上海贝岭
reading：598

上海贝岭推出第三代高精度基准电压源—BLR3XX系列

　　BLR3XX系列是上海贝岭推出的第三代高精度基准电压源。具有高输出精度、低功耗、低噪声以及低温度系数的特性。

　　该系列使用上海贝岭公司专利核心结构实现高精度，同时更好的热管理提高了系统精度。

　　BLR3XX基准电压源最大110uA的工作电流和100mV的低压差能更好适用于工业控制设备中。

　　兼容SOT-23-3/SOT23-6/MSOP8三种封装形式，均提供多种输出电压版本。在较宽的输入电压范围条件下，所有器件均支持-40℃至+125℃的扩展工业温度区间。

　　应用场景

　　精密数据采集系统

　　高分辨率数据转换器

　　高精度测量仪器

　　工业仪器仪表

　　医疗设备

　　汽车电池监控

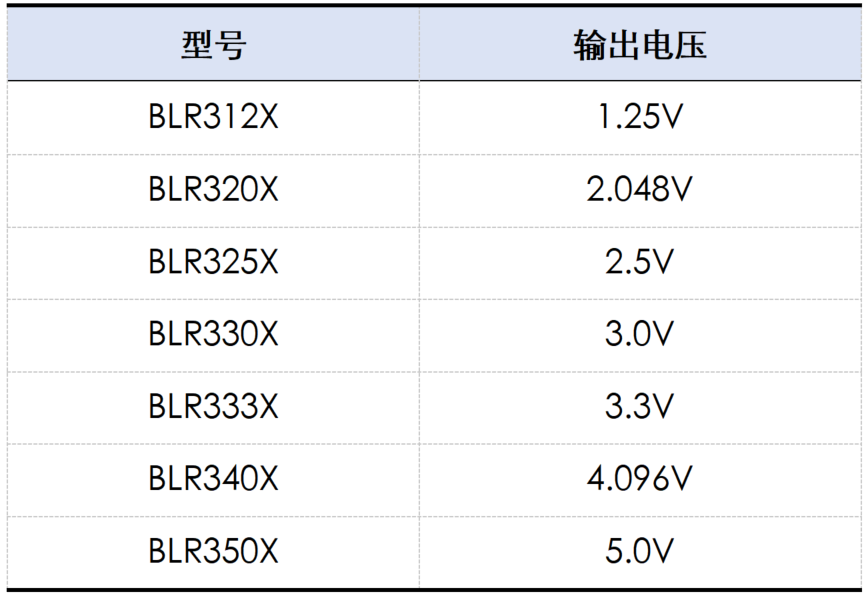

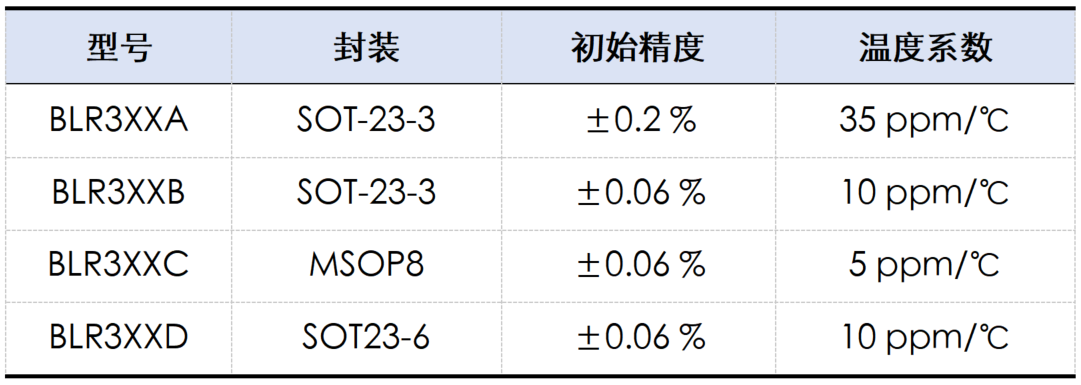

　　选型指南

上海贝岭推出第三代高精度基准电压源—BLR3XX系列

上海贝岭推出第三代高精度基准电压源—BLR3XX系列

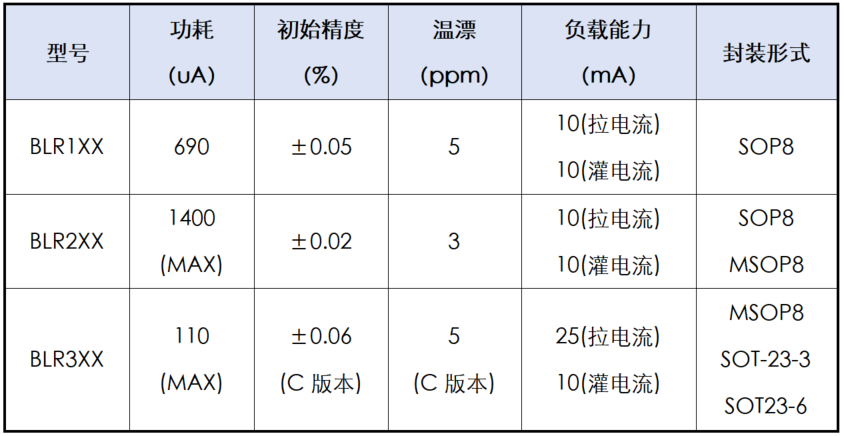

　　参数对比

上海贝岭推出第三代高精度基准电压源—BLR3XX系列

　　BLR3XX系列相比贝岭第一、二代基准电压源，不仅在功耗方面有显著优化，而且电流负载能力提升至+25mA。

　　除此之外，BLR3XX系列针对多样化应用场景需求，提供全场景封装解决方案。

　　核心性能

　　低温漂

　　BLR3XX系列具备低温漂特性，如下图BLR325C型号，在全温范围内温漂为5ppm/℃，可以满足客户ADC/DAC等各种应用下的外部基准需求。

上海贝岭推出第三代高精度基准电压源—BLR3XX系列

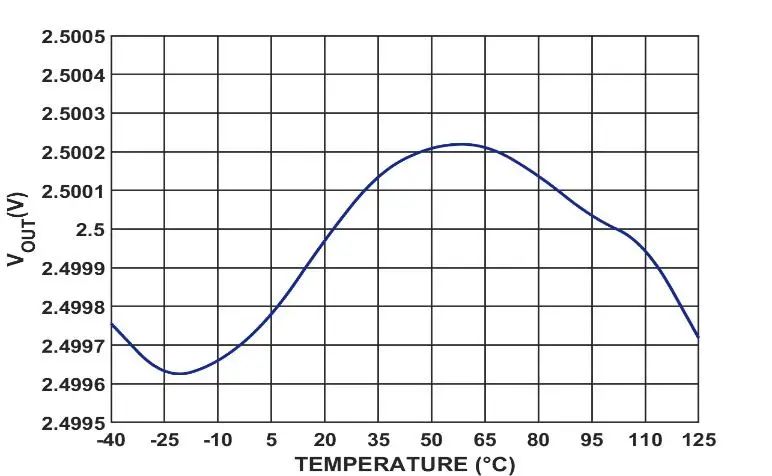

　　BLR325C基准输出温漂曲线

　　高负载能力

　　BLR3XX系列基准电压源具备高负载能力特性，最高可支持25mA的负载电流，且负载调整率在全温范围内最大为80ppm，可以满足客户高负载下的外部基准需求。

　　低噪声

　　在高精度应用场景，噪声是影响系统性能的一个重要参数。如下图所示，BLR325C的噪声性能为15uVp-p，可以满足客户高精度测试系统下的外部基准需求。

上海贝岭推出第三代高精度基准电压源—BLR3XX系列

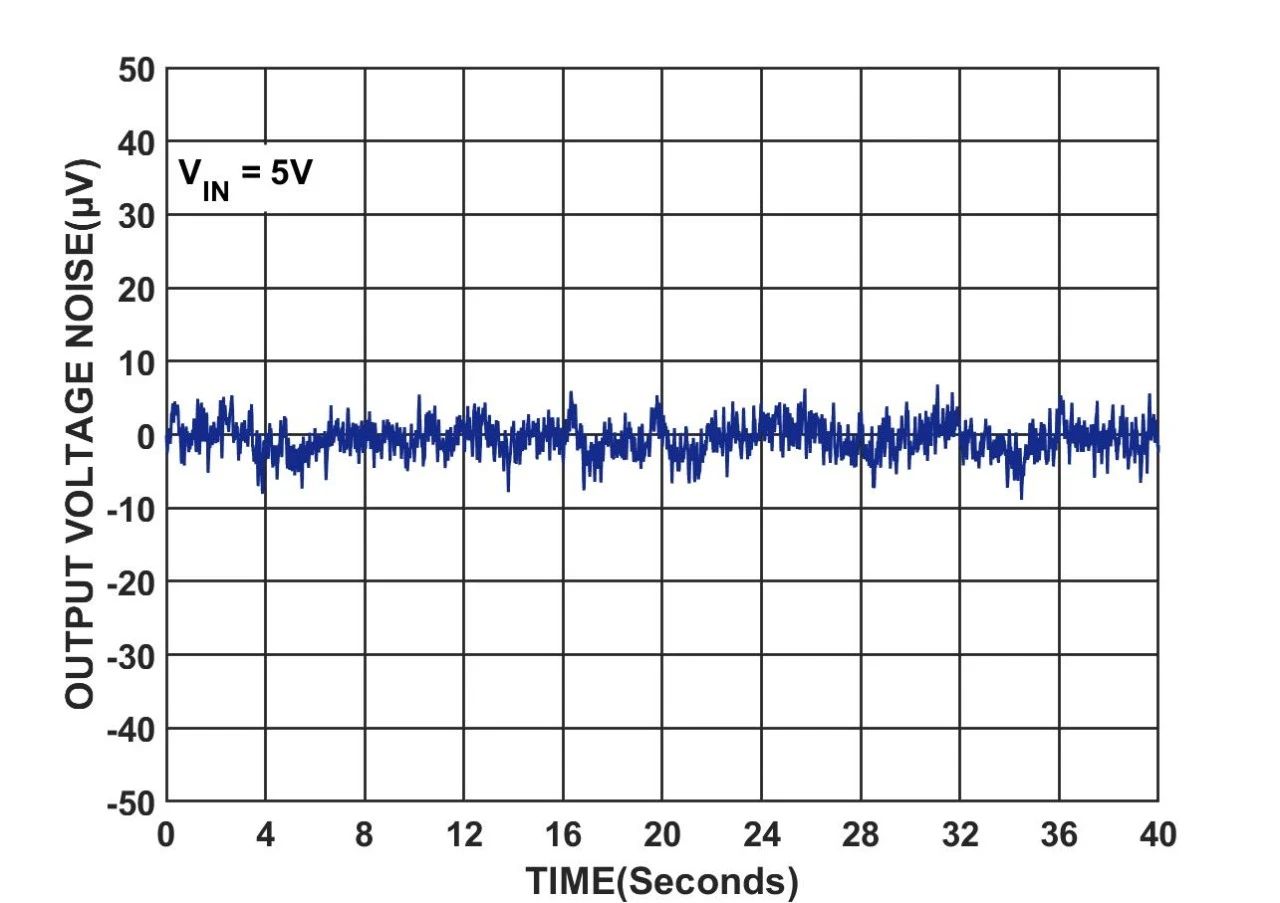

BLR325C输出电压噪声(0.1Hz-10Hz)

　　低功耗

　　BLR3XX系列在关断模式下功耗为10uA，工作模式下功耗典型值为80uA，全系最大功耗低于110uA。在室温下和额定输入电压范围内，能够为负载提供最高25mA的源电流和10mA灌电流。
