晶振在服务器的应用

发布时间：2025-07-04 15:08
作者：AMEYA360
来源：网络
阅读量：157

　　一、引言

　　晶体振荡器(简称晶振，Crystal Oscillator)是现代电子设备中不可或缺的元件之一。在服务器系统中，晶振扮演着“时间基准”的角色，为整个系统提供稳定、精确的时钟信号。随着数据中心规模的扩大和对高可靠性、高性能的需求不断提升，晶振在服务器中的作用也愈加重要。

　　二、晶振的基本原理

　　晶振通常使用石英晶体，其具备压电效应，能在施加电压后产生机械振动。通过电路将机械振动转换为频率非常稳定的电信号，就形成了系统所需的时钟信号。晶振频率通常从几十kHz到几百MHz不等。

　　三、服务器中晶振的主要应用场景

　　1.主板时钟生成

　　服务器主板上需要多个时钟信号，用于协调处理器、内存、PCle总线、网络控制器等多个模块的运行。晶振通过PLL(锁相环)电路生成多个不同频率的时钟信号，以保证各组件之间的同步。

　　2.处理器与芯片组同步

　　CPU 和芯片组需要稳定的基准频率进行高速数据交换。晶振为这些模块提供核心时钟信号，频率的稳定性直接影响处理器性能与数据一致性。

　　3.网络通信时钟

　　服务器网络接口卡(NIC)通常要求高精度的时间同步，特别是在高频交易、数据同步等应用场景中。晶振为网络 PHY 和 MAC层提供高精度的时钟，是实现精准网络同步的关键部件。

　　4.存储控制与数据完整性

　　RAID控制器、NVMe控制器等存储子系统依赖精确的

　　时钟信号进行数据调度与纠错处理。高质量晶振可以

　　提高存储系统的稳定性和数据完整性。

　　5.分布式时间同步

　　在现代分布式计算架构中(如HPC、高频交易平台)，需要使用PTP (Precision Time Protocol) 或NTP (Network Time Protocol)进行时间同步。高稳定性晶振(如OCXO)作为本地时间基准，有助于降低时间漂移，提高系统整体协同效率。

　　四、关键指标要求

　　在服务器环境中使用晶振时，需要关注以下几个关键技术指标：

晶振在服务器的应用

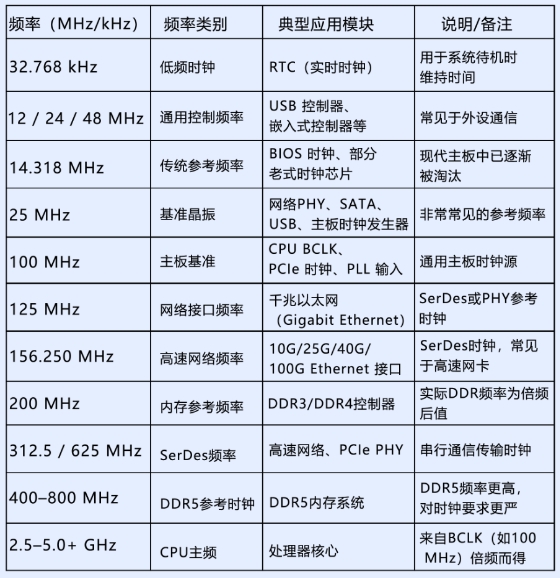

　　五、服务器上常见的晶振基准频率

　　在服务器中，晶振和时钟电路用于为不同子系统提供精确和稳定的频率。这些频率通常不止一个，主要包括以下频率：

晶振在服务器的应用

　　六、结语

　　晶振虽然只是服务器中的一个小元件，但其作用至关重要。无论是数据处理、网络通信还是时间同步，稳定可靠的时钟信号都是系统运行的基础。随着服务器性能的不断提升，对晶振的性能要求也在不断提高。选用合适的晶振解决方案，是保障服务器系统长期稳定运行的关键之一。


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
