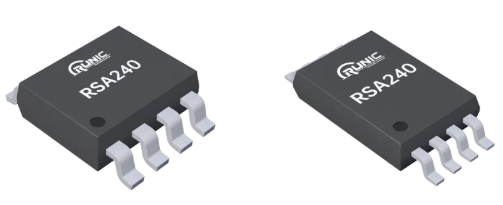

　　RSA240系列是一款支持宽共模输入电压范围的集成电流检测芯片，工作电压支持2.7V至5.5V，共模输入电压范围支持-5.0V至100V;可以很好应对24V、48V母线电压系统以及多节电池系统的电流采集应用。

江苏润石｜高压集成电流检测芯片 RSA240系列

　　RSA240系列提供20、50、100三种固定增益，增益误差常温下低至0.1%，以使其能满足更多的应用场景和电流采集精度要求。

　　其他主要参数特性如下：

　　Ø 增益带宽(GBP)：500KHz;

　　Ø 低输入失调电压(Vos)：30μV(Max);

　　Ø 增益误差全温度最大0.5%;

　　Ø 低输入偏置电流(IB)：10nA;

　　Ø 低功耗(Iq)：1.55mA (Typ);

　　Ø 高电源纹波抑制比(PSRR)：116dB (Typ)

　　Ø 高共模抑制比(CMRR)：150dB (Typ)

　　Ø 高容性负载能力;1nF

　　Ø 扩展级工业温度范围：-40°C ~ 125°C。

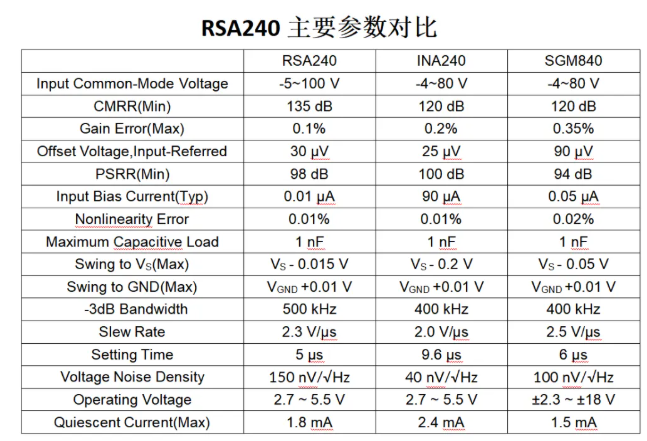

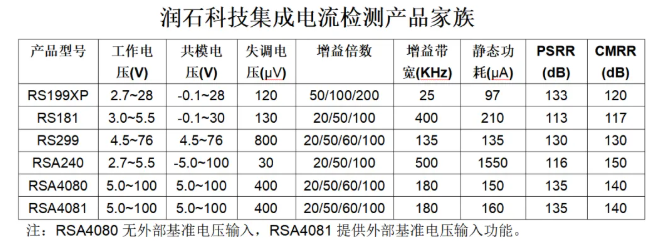

　　RSA240是在市场主流应用产品参数的基础上，进一步优化共模输入电压范围和共模抑制比等参数，以使其更能应对检测母线上的高压浪涌冲击、提升共模干扰抑制能力，提高电流采集精度。

江苏润石｜高压集成电流检测芯片 RSA240系列

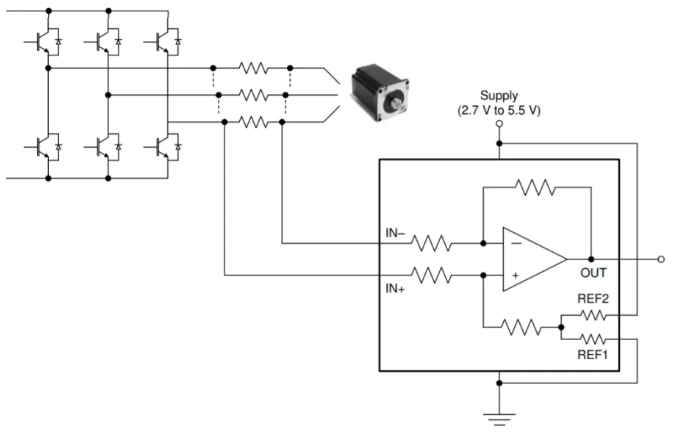

　　RSA240典型应用电路

江苏润石｜高压集成电流检测芯片 RSA240系列

　　注：REF1、REF2可以短接在一起提供参考电压，也可以REF1给参考电压、REF2接GND，借助内部电阻分压。

江苏润石｜高压集成电流检测芯片 RSA240系列

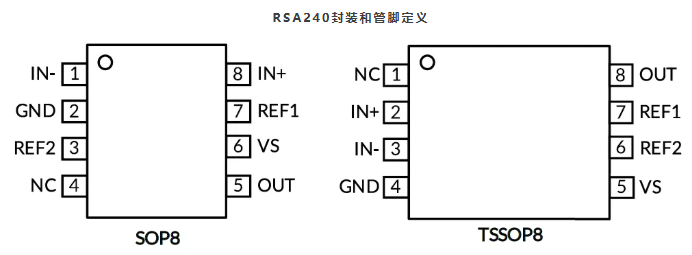

　　RSA240封装和管脚定义
