江苏润石：用于旋变驱动的RS8473-Q1运算放大器

发布时间：2025-06-27 09:51
作者：AMEYA360
来源：江苏润石
阅读量：138

　　旋变驱动是一种用于控制旋转变压器的控制技术，广泛应用于需要高可靠性和抗干扰能力的运动控制系统中，比如伺服电机、永磁同步电机和无刷直流电机的高精度位置反馈、机器人关节、数控机床和飞行器舵机的控制，以及电动汽车里电机和变速箱角度的检测等应用场景，以实现高精度测量电机转子的位置和转速。

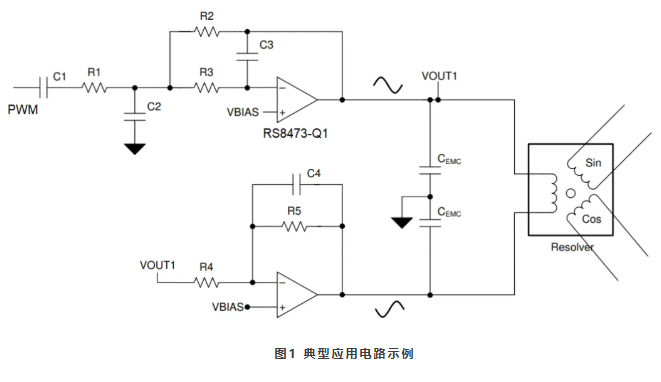

江苏润石：用于旋变驱动的RS8473-Q1运算放大器

　　RS8473-Q1运算放大器即是针对此应用而设计的，并集成了多种保护功能，采用BCD 工艺设计，其主要参数特性如下：

　　Ø 高驱动能力：峰值750mA/Channel;

　　Ø 高单位增益带宽：18MHz;

　　Ø 高压摆率：80V/μs

　　Ø 宽工作电压，5~24V;

　　Ø 150°C过温关断保护;

　　Ø 过流限制保护;

　　Ø 带使能控制功能;

　　Ø 轨对轨输入/输出;

　　Ø 0.3μs高速建立时间;

　　Ø 0.09μs高速过饱和推出时间

　　Ø 电源纹波抑制比PSRR 102dB;

　　Ø 共模抑制比CMRR 83dB;

　　Ø 高开环增益140dB;

　　Ø 扩展工业级工作温度范围-40°C~125°C。

江苏润石：用于旋变驱动的RS8473-Q1运算放大器

　　RS8473-Q1对标ALM2403-Q1的参数设计，并基于客户的应用需求对相关参数做了优化，同时采用车规级的工艺和设计准则开发，AEC-Q100可靠性认证测试已经在顺利进行中，以满足新能源汽车电子应用的高可靠性品质要求。

江苏润石：用于旋变驱动的RS8473-Q1运算放大器

　　RS8473-Q1提供ETSSOP14封装，封装尺寸和管脚定义都与当前市场通用产品兼容。

（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
