川土微电子推出CA-IS1200 用于电流检测的隔离式运放！

发布时间：2025-07-03 14:21
作者：AMEYA360
来源：川土微电子
阅读量：168

　　川土微电子电流检测隔离放大器(CA-IS1200)已面市！

　　产品概述

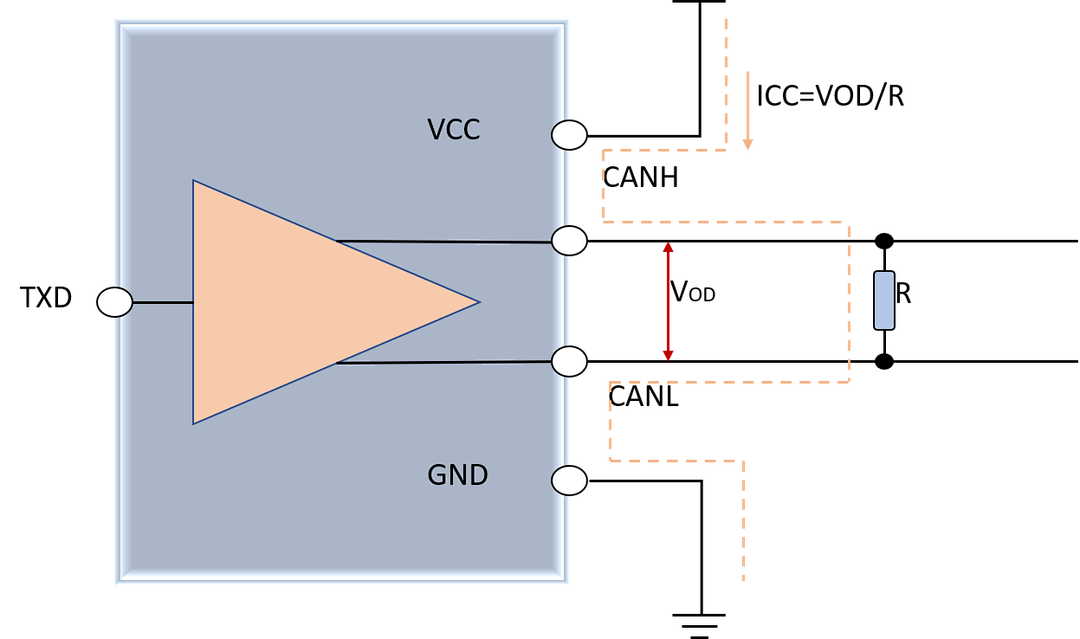

　　该器件是为基于分流电阻的电流检测而优化的高精度隔离式运放。低的失调和增益误差以及相关温漂能够在工作温度范围内保持测量的精度。

　　CA-IS1200采用二氧化硅(SiO2)作为隔离层，支持符合UL1577认证的高达3750VRMS的电气隔离。该技术将高低压域分开从而防止低压器件被损坏，同时提供低辐射和高磁场抗扰度。高共模瞬态抗扰度(CMTI)意味着CA-IS1200器件在隔离层之间正确地传递信号，适合要求高压、大功率开关的工业电机控制和驱动应用场合。器件内部输入共模过压和高边电源丢失检测功能有助于故障诊断和系统安全。

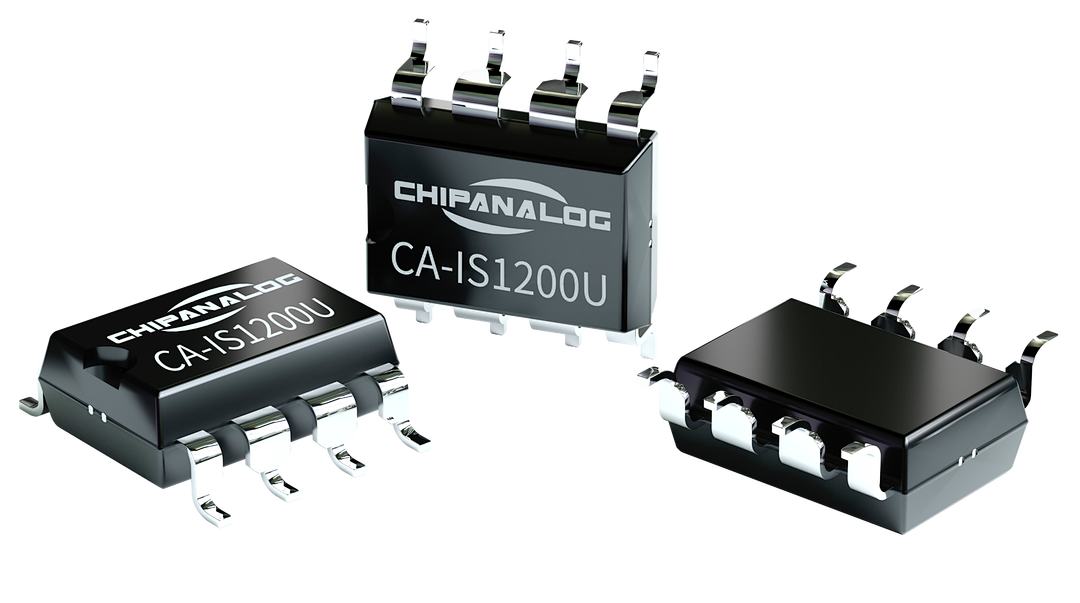

　　CA-IS1200器件通过八脚DUB封装，支持在额定扩展工业温度范围内(–40°C到125°C)正常工作。该产品可广泛应用于工业电机控制和驱动、隔离式开关电源、不间断电源等领域。

川土微电子推出CA-IS1200 用于电流检测的隔离式运放！

　　产品特性

　　· 差分输入电压范围：±250 mV

　　· 固定初始增益：8

　　· 低输入失调和温漂：25°C 时±0.2 mV， ±4 μV/°C

　　· 低增益误差和温漂：25°C 时±0.3%， ±50 ppm/°C

　　· 低非线性度和温漂：额定范围内 0.03%， ±1 ppm/°C

　　· 高边和低边均支持 3.3 V 和 5 V 供电电压

　　· 高共模瞬态抗扰度：±150 kV/µs(典型值)

　　· 宽工作温度范围：–40°C 到 125°C

　　· 额定工作电压下使用寿命大于 40 年


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）

上一篇：恩智浦与吉利汽车研究院成立联合创新实验室，共创汽车智能化未来

下一篇：川土微电子发布CA-IF1051 CAN-FD收发器

在线留言询价

相关阅读
川土微电子发布CA-IF1051 CAN-FD收发器
行业新闻

川土微电子发布CA-IF1051 CAN-FD收发器

　　继485之后，川土微电子接口系列产品再添重磅成员!川土微电子CA-IF1051具有CAN FD和故障保护功能的CAN收发器来了!　　01产品概述　　这款CAN收发器专为高速CAN应用而设计，所有器件均支持经典 CAN 和 5Mbps CAN FD，在有负载 CAN 网络中能够实现更快的数据速率。该器件具有静音模式，共模输入电压可达±30 V，其中“H”后缀型号总线故障保护达±70V，非“H”后缀型号总线故障保护为±58V。该器件包含许多保护功能，以提高器件和 CAN 的稳定性。目前提供SOIC8的封装尺寸。　　02逻辑侧应用特性　　CA-IF1051的TXD管脚在接收CAN控制器的TTL电平时，大于2V的电平会识别为高电平，小于0.8V的电平会识别为低电平;RXD管脚的输出高电平为大于4V，低电平为小于0.4V，符合CAN控制器电平标准。　　03总线侧差分输出电压　　由于总线上电流与电阻的存在，长线传输后的差分电平会衰减，差分输出电平肯定越大越好，压差越大对接收端来说就越容易识别;但是差分电平过大的话，会造成流过匹配电阻的电流过大，造成不必要的功耗消耗，单个设备的电磁干扰也会加强。　　所以综合来讲，合适的总线差分输出电压可以兼容功耗与传输距离,输出电压过大，会导致功耗上升，但是传输距离可以更远，输出电压小，功耗减小，单个设备电磁干扰也减弱，但是会导致传输距离也变短。CA-IF1051S差分输出电压满足ISO11898-2标准。　　04显性超时保护　　显性超时保护功能主要是为了防止CAN总线网络由于硬件或软件故障使得TXD长期处于“0”电平状态。TXD保持“0”电平意味着CAN网络为显性电平，整个网络的所有节点都不能收发数据，CA-IF1051S通过收发器的硬件计时避免总线出现这种情况。　　05高共模电压输入范围　　众所周知，如果CAN收发器芯片的总线输入电压共模范围不够，就会对通信产生影响，川土微电子CA-IF1051S把共模电压输入范围做到了±30V，让它能够适用于更加恶劣的工业环境。　　06时序特性　　在实际CAN通讯中，会出现连续5bit时钟未同步，累积的误差达到最大，针对这种情况，整个系统就期待CAN收发器能够将误差控制到足够小，以保证传输信号的完整性。模拟这个条件的测试波形如下图所示，川土微电子CA-IF1051S的测试数据是符合规格的，保证在这种情况下，接收端的信号波形不会因较大形变造成采样出现错误。　　07典型应用　　下图是步进电机控制器应用框图，利用STM32单片机的CAN控制器进行CAN总线通信。　　单片机STM32F103C8T6自带USB接口可以和上位机进行通信，带有两个SPI接口，其中一个SPI接口用于读取传感器的数据，另一个SPI接口选接OLED; 单片机通过IO口去控制电机驱动芯片;然后再通过SPI接口，读回传感器的数据;单片机还自带一个CAN协议接口，此接口可以输出TTL电平，通过CA-IF1051S收发器芯片，连接到CAN总线上面，与其他CAN节点进行通信;如果是比较恶劣的工业环境可以选用隔离器对信号进行隔离，可考虑川土微电子CA-IS36XX带隔离电源的数字隔离器系列。
2025-07-03 14:15 阅读量：173
川土微电子产品在PLC/伺服领域的应用
热门应用

川土微电子产品在PLC/伺服领域的应用

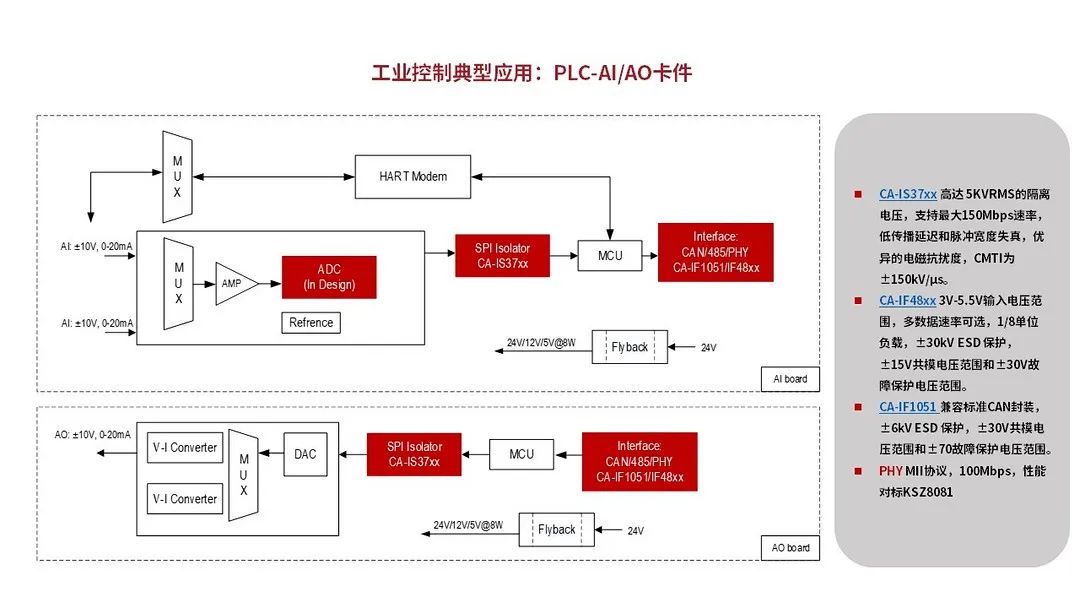

　　PLC中AI/AO卡件的应用　　在PLC系统中，常见模拟量输入信号可见+/-10V和0-20mA，而DCS在此基础上又对50/60Hz的工频抑制比提出了额外的要求，通常会将模拟开关、运放、基准和AD做集成，封成一个ADC芯片以便于客户直接设计。这样的优点是集成度高、片内基准精度高、可自主选择PGA放大系数，方便客户使用。　　ADC和MCU之间的通信，为了系统安全往往都会做隔离处理，比较多的是SPI接口，川土微电子的多通道数字隔离器CA-IS37XX系列可以很好地满足各种通信信号的隔离。MCU后续和PLC控制器做的通信选择较多，目前川土助力于客户对于标准CAN、RS485、PHY芯片的选择，CA-IF48XX和CA-IF1051S提供高规格、高速率，强ESD保护。　　PLC中DI/DO卡件的应用　　在DI的卡件中，很多客户目前用的还是二极管桥臂+光耦的分离方式去实现双向信号输入，这种情况下往往单路体积就较大，加上PLC应用中DI通道数又很多，所以就对布板布线推出了一定的要求。川土在这种情况下开发了CA-IS398X，把8通道的数字输入做集成，支持高速2Mbps和低速250kbps的速率，支持并口和串口选择，极大地方便了客户设计。　　DO卡件根据Sink/Source的输出类型可以分为两类，目前较多的还是以Sink类型为主，且更多地还是用光耦的分离方案来实现，通过添加三极管和保险丝做普通的过流保护。　　PLC中控制板的应用　　在PLC的控制板中除了需要和各个板卡之间做通信以外，同样也需要和外机做通信，因此往往会做外部通信的隔离，包括232隔离, 485隔离, CAN隔离等。川土微电子针对不同的485和CAN隔离方案具有非常全面的选择。　　川土微电子提供了四种不同的方案：　　1)外置的隔离电源+数字隔离器+485/CAN收发器，对应三种器件都可做具体的产品选择;　　2)把隔离电源集成在数字隔离器中做二合一的处理;　　3)把隔离器和485/CAN做集成加单独的隔离电源供电;　　4)考虑到部分客户对于隔离电源的需求不强，而且整个系统中可能只有一个对外通信需要做隔离处理，再单独额外做隔离电源变压器就会成本较高，为此，川土微电子推出了全集成式三合一的方案，把隔离电源包含在隔离485/CAN芯片里面，同时可以做到0.5W的功率输出，方便用户做设计。　　伺服应用　　伺服大体分为控制部分和功率部分，控制部分包含一系列的485、CAN，川土微电子的485和CAN接口产品包括CA-IF48XX、CA-IF1051等料号，不同参数和封装可以很完善地解决客户这方面的需求。　　功率部分，川土微电子在研的EtherCAT产品就是针对PLC和伺服变频应用中对FPGA越来越广泛的需求。除此以外，在小功率伺服应用中，广泛用到了IPM来做电机驱动，川土基于此PWM隔离有6通道数字隔离器，相较以前高速光耦方案极大地降低了成本和体积，我们也看到越来越多的客户已经接受了这种方案。　　由于伺服应用的准确性，往往需要采集电机信息来构成速度环、电流环、位置环，以便FPGA或者MCU来对电机做准确控制，电流信息基本上来源于电机的相电流，于是就有隔离运放做电流采样，出于过压保护的考虑，客户同样会对母线电压进行信号采集。　　川土微电子基于此同样做了产品部署，且对于隔离采样的规划非常完全，既包含模拟输出的隔离运放，也有方便客户直接处理数据的隔离ADC。　　伺服控制中的速度环和位置环都是通过外接编码器来实现，编码器的通信方式多种多样，但目前主流的还是以485通信为主， 部分用户需要做隔离处理，部分用户不需隔离处理，川土微电子针对此都有非常完整的产品可供选择。　　变频器应用　　和伺服控制系统相似，变频器同样有控制部分和功率部分两大块组成，通信功能相较伺服会少很多，目前协议也比较少用到EtherCAT通信，功率部分由于变频器功率会做的比较大，不再适用于IPM的驱动方案，所以会有大功率的IGBT模块来做驱动，这个时候就需要有专门的隔离驱动器来做驱动。　　川土微电子正在定义这一款产品，会首先做和光耦驱动的兼容，最大输出电流能力在4A以上，不需要客户额外添加驱动加强的电路来做处理，而且这一块会集成UVLO功能，针对MOS和IGBT不同的选择有不同的阈值。
