高可靠性电源管理！思瑞浦推出新一代精密可调限流负载开关TPS05S60

发布时间：2025-06-19 10:40
作者：AMEYA360
来源：思瑞浦
阅读量：158

　　聚焦高性能模拟与数模混合产品的供应商思瑞浦3PEAK (股票代码：688536)推出新一代精密可调限流负载开关TPS05S60。产品凭借宽电压范围(2.5V至5.5V)、高达6A的持续负载电流能力，以及±5%的限流精度，成为高功率光模块及大容量负载应用的理想保护选择。内置多重保护机制和快速响应特性，显著提升系统安全性与效率，满足消费电子、便携式设备及智能硬件等领域对高效能电源开关的严苛需求。

　　01TPS05S60产品优势

　　超低导通电阻

　　TPS05S60采用高侧MOSFET13mΩ的超低导通电阻，有效降低导通损耗，提升系统效率，并支持最大6A持续电流输出，可适配高功率光模块、USB快充等高散热需求应用场景，同时减少温升对系统稳定性的影响。

　　高精度可调限流保护

　　TPS05S60集成高精度限流模块，支持5%的调节精度，通过外部电阻可自定义限流阈值。动态响应速度达微秒级，可实时监测负载电流，在过载或短路时快速切断电源，避免设备损伤。无论是应对突发的电流浪涌，还是适配不同功耗的外设(如Type-C接口、便携设备)，均可通过高精度限流实现系统保护与能效优化的双重目标，让电路设计更灵活、更安全。

　　集成多重保护机制

　　TPS05S60内部集成两颗背靠背Mosfet, 可以在提供限流保护的同时，额外提供防止反向电流倒灌功能，更好的保护系统安全性。在一些电池应用或者其他需要保护输入测不受反灌电流的影响的场景下，TPS05S60能够单颗芯片提供限流+防反灌电流保护。

　　02TPS05S60产品特性

　　•输入电压范围: 2.5V 至 5.5V

　　•导通电阻: 13mΩ (典型值), 20mΩ(最大值)

　　•可调限流范围 1.2A to 6A, ±5% @4.7A

　　•关断电流: <2uA

　　•内置保护

　　–Overcurrent Protection

　　–Fast Short-to-ground Protection

　　–Reverse current block Protection

　　–Over-temperature Protection

　　•工业温度范围: −40°C至125°C

　　•封装: DFN3*3

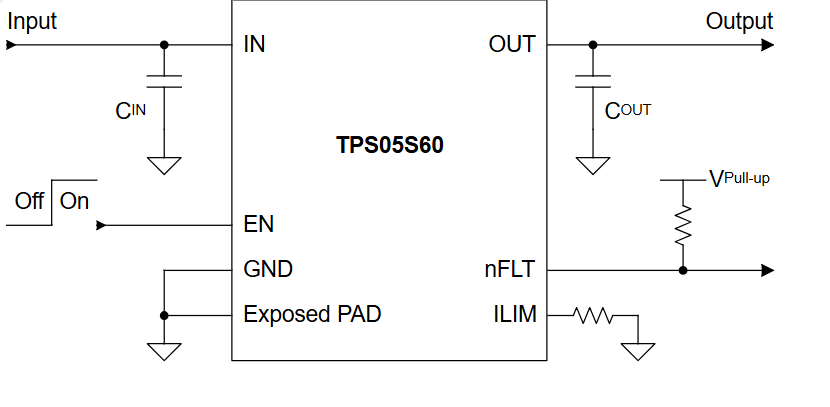

　　03TPS05S60典型应用

　　随着5G通信网络升级，光模块速率已提升到25G/100G级别，来满足5G对高速率低时延的要求，100G光模块功率可高达9W，电流>3A。TPS05S60 5.5V/6A的规格以及软起动功能很好的保证了光模块在RRU和BBU光接口插拔时可能出现的浪涌电流等情况。内部集成了多种保护功能，包括过流保护，过温保护，反向电流阻断等，可防止短路到地引发的系统故障。

　　此外，该产品还可广泛应用于高功率光模块、USB PD快充、便携式设备、工业控制等场景，为高可靠性电源管理提供高效解决方案。

高可靠性电源管理！思瑞浦推出新一代精密可调限流负载开关TPS05S60

（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
