拓姆菲：气动蝶阀的试验、安装及常见故障

发布时间：2025-06-18 10:57
作者：AMEYA360
来源：拓姆菲
阅读量：362

　　拓姆菲阀门科技有限公司是一家从事研发、生产、销售各种阀门的专业企业，公司一贯坚持“依靠科技，开拓创新，精益求精，严格管理”的方针，体现了“让顾客满意”的高效服务。产品主要有各种球阀，蝶阀，调节阀，闸阀，截止阀，旋塞阀，锂电池专用阀门等工业自控阀门及手动阀门，产品广泛用于，新能源，电力，石油，天然气，化工，冶金，制药，食品等行业。本篇主要介绍气动蝶阀的试验、安装及常见故障。

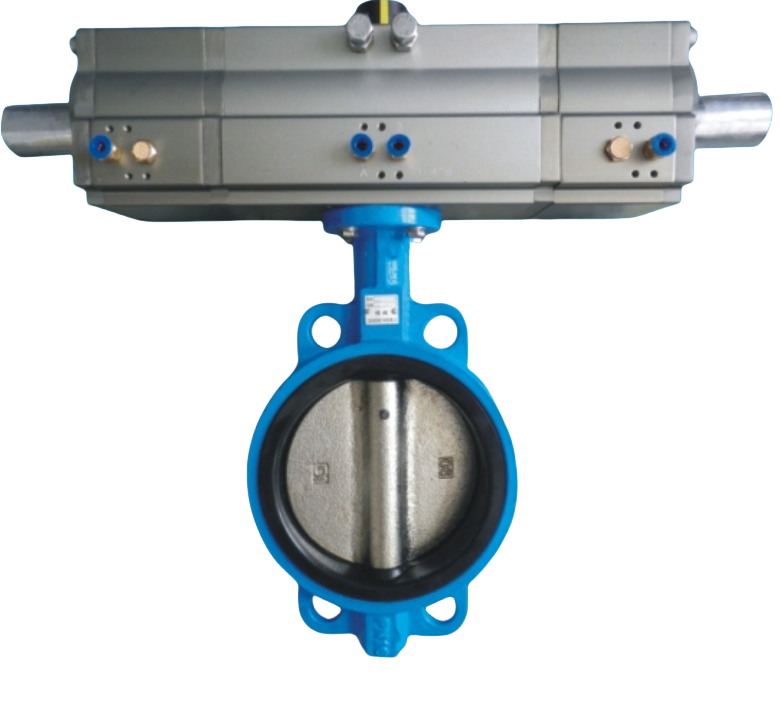

拓姆菲：气动蝶阀的试验、安装及常见故障

　　一、试验与调整

　　1、本产品无论是手动、气动、液动、电动各部件在出厂前均经严格调试，用户在复检密封性能时，应按图一连接方式和介质流向箭头，将进出口两侧用法均匀固定，关闭碟阀，对进口侧施压，气动活塞式蝶阀，在出口侧观察有无泄露现象，在管道进行强度实验前，应将碟板打开，防止损坏，密封副。

　　2、本厂产品出厂前虽经严格检查和实验，但也存在个别产品在运输途中自动螺钉变位，需重新调整、气动、液动等，请阅配套驱动装置使用说明书。

　　3、(电动传动碟阀)出厂时已将控制机构的启、闭行程调好。为防止电源接通是方向搞错，用户在一次接通电源后，先启开手动至半开位置，在按电动开关检查指示盘方向与阀门启闭方向一致即可。

　　二、蝶阀常用的非金属材料

　　1.橡胶

　　橡胶一般会作为蝶阀的阀座材料使用，本身的耐温性不是很出色，所以制造的蝶阀一般不会用到高温环境下使用。但橡胶的抗磨性和抗变形能力非常出色。

　　2.乙丙橡胶

　　乙丙橡胶的温度范围和橡胶类似，不过在温度上限上比橡胶高了一二十度，也是主要作为蝶阀的阀座的制造材料。其优点在于绝缘性能良好，耐臭氧性能出色，和无机介质不会发生反应。所以使用乙丙橡胶制造的蝶阀一般会用于水和酒精管道的运输。

　　3.聚四氟乙烯

　　聚四氟乙烯的耐温性*为出色，且对化学物品具有很强的抗性，也就是俗称的抗腐蚀能力较强。但由于某些蝶阀特殊的需要，会对聚四氟乙烯进行改良，取消其绝缘性能，使得聚四氟乙烯的绝缘性能并不能得到保证。

　　三、常见故障和消除方法

　　消防蝶阀在使用过程中可能发生的故障，那么该如何排除并解决故障呢?

　　故障1：密封面泄漏

　　1、蝶阀的蝶板、密封圈夹有杂物。

　　2、蝶阀的蝶板、密封关闭位置吻合不正。

　　3、出口则配装法兰螺栓受力均或未压紧。

　　4、试压方向未按要求。

　　消除方法：

　　1、消除杂质，清洗阀门内腔。

　　2、调整蜗轮或电动执行器等执行机构的限位螺钉，以达阀门关闭位置正确。

　　3、查配装法兰平面及螺栓压紧力，应均匀压紧。

　　4、按箭头方向进行旋压。

　　故障2：阀门两端面泄漏

　　1、两侧密封垫片失效。

　　2、管法兰压紧力不均或未压紧。

　　消除方法：

　　1、更换密封垫片。

　　2、压紧法兰螺栓(均匀用力)。


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
