　　当无叶风扇送出柔风时，内部13万转无刷电机正被MOSFET精准驱动;扫地机钻进7cm缝隙，7组电机协同完成毫米级贴边清扫;电动牙刷以31,000次/分钟振动清洁齿缝，筋膜枪在50μs内响应力度调节，而高空作业无人机正用高压水刷洗摩天幕墙——这些看似平常的设备，背后都藏着无刷电机+电子驱动的精密控制系统。

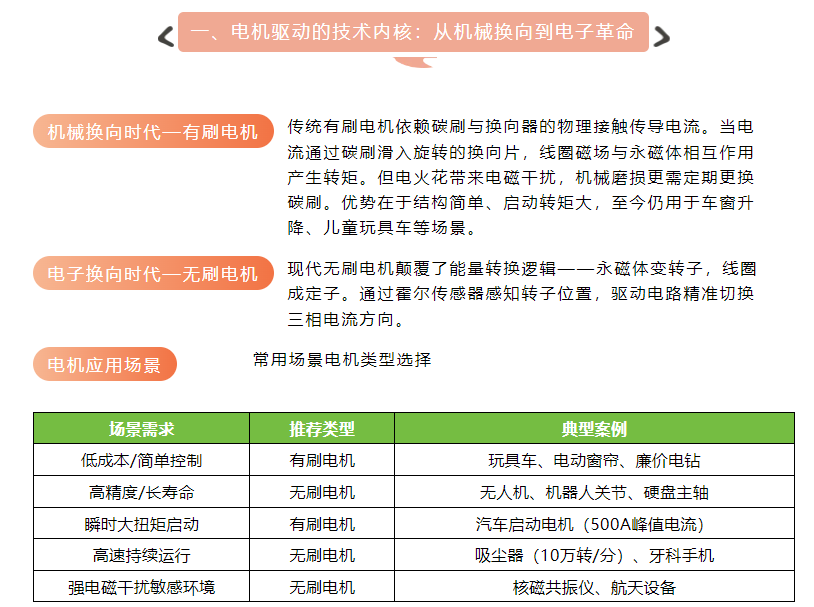

上海雷卯电子：无刷电机的驱动MOSFET

　　二、无刷电机驱动 N+P型合封MOS应用原理框图

上海雷卯电子：无刷电机的驱动MOSFET

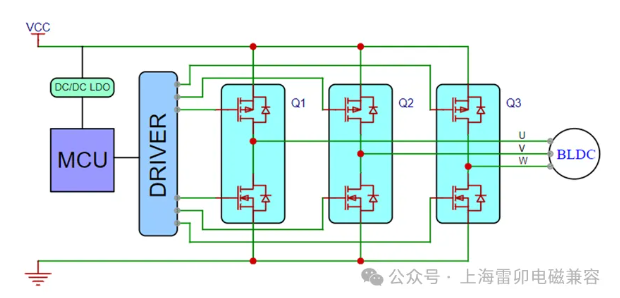

　　上海雷卯EMC小哥列出无刷电机框图如上。无刷电机系统主要由MCU, DRIVER和功率开关管(MOS)组成，其中功率开关管是三颗N+P型合封MOS管(Q1，Q2和Q3)，控制直流电机的方向和转速。采用N+P型合封MOS管相比于适用六颗NMOS管的系统，驱动简单，电路尺寸更小，性能稳定，成本低。

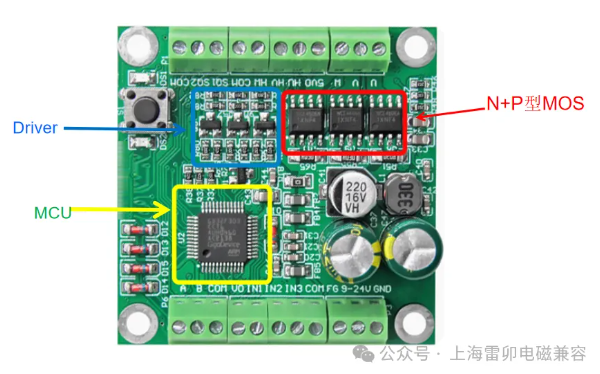

　　N+P型MOS应用 - PCBA

上海雷卯电子：无刷电机的驱动MOSFET

　　合封N+P型MOS 极大节省了板面空间。

　　三、N+P型MOS介绍

　　N+P型(Complementary)MOSFET产品，是以高、低边配置将N沟道与P沟道 MOSFET集成至单个封装中，极大程度上优化了产品封装结构。该类Complementary MOSFET产品不仅能够提高设计人员的设计效率，同时也能优化系统结构，提供成本更低且更加可靠的解决方案。

　　该类产品广泛应用于DC-DC转换、电机控制以及电池管理系统等

　　上海雷卯N+P型合封MOS主要封装有以下几种：

　　N+P型MOSFET产品封装外形主要有：SOT23-6L、PDFN3.3*3.3、PDFN5*6、SOP-8、TO-252-4L等紧凑型封装形式。

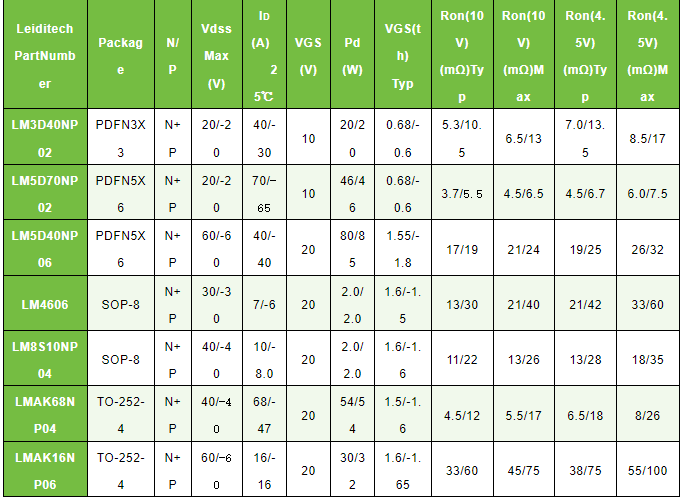

　　列出部分上海雷卯N+P合封MOS 型号用于无刷电机

上海雷卯电子：无刷电机的驱动MOSFET

　　Leiditech雷卯电子致力于成为电磁兼容解决方案和元器件供应领导品牌，供应ESD，TVS，TSS，GDT，MOV，MOSFET，Zener，电感等产品。雷卯拥有一支经验丰富的研发团队，能够根据客户需求提供个性化定制服务，为客户提供最优质的解决方案。
