一文了解锁相环倍频器的倍频原理
锁相环(简称PLL)倍频器是一种常见的频率合成电路，广泛应用于通信、无线电和数字系统中。它的主要功能是通过锁相技术实现输入信号频率的倍频，获得稳定且精确的高频信号。本文将简要介绍锁相环倍频器的倍频原理。
01锁相环的基本组成
锁相环一般由以下几个主要部分构成：相位比较器：比较输入信号和反馈信号的相位差，输出误差信号。环路滤波器：对误差信号进行滤波，得到控制电压，保证环路稳定。压控振荡器：根据控制电压调整输出频率。分频器：将VCO输出频率按设定比率分频，反馈给相位比较器。
02锁相环倍频器的倍频原理
分频器的作用与倍频关系：分频器是锁相环倍频器中的关键部件，它将压控振荡器输出的高频信号进行分频处理，得到反馈信号。设分频器的分频比为 N(N 为整数)，输入基准信号的频率为 fin，压控振荡器输出信号的频率为 fout。根据锁相环的工作原理，在锁定状态下，反馈信号的频率应与输入基准信号的频率相等，即 fin = fout/N。
因此，压控振荡器的输出频率 fout = N × fin，实现了输入信号的 N 倍频操作。
环路带宽与倍频精度：环路带宽是锁相环倍频器的重要参数之一，它决定了环路对输入信号变化的响应速度和滤波特性。较窄的环路带宽可以有效滤除输入基准信号中的噪声和高频干扰，提高倍频输出信号的稳定性和精度。
但同时，也会导致环路锁定速度较慢，对输入频率的变化不敏感。较宽的环路带宽则能加快环路的锁定速度，倍使频器能够快速跟踪输入频率的变化，但可能会引入更多的噪声和干扰，降低倍频精度。因此，在设计锁相环倍频器时，需要根据具体的应用要求合理选择环路带宽，以在倍频精度和锁定速度之间取得平衡。
压控振荡器的性能对倍频的影响：

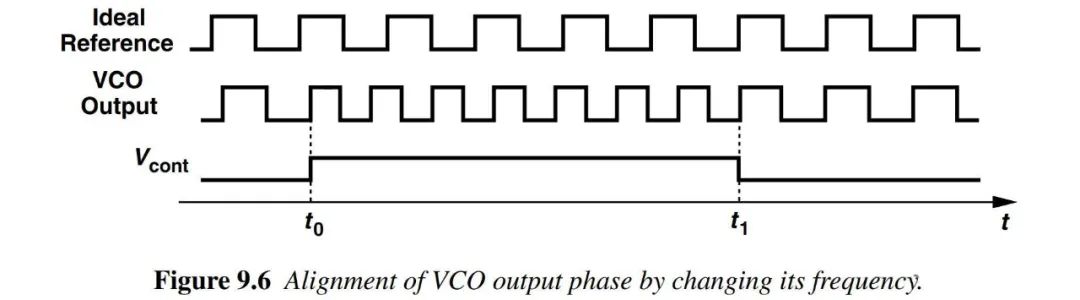

压控振荡器的频率 - 电压特性直接决定了倍频输出信号的质量。理想情况下，压控振荡器应具有线性良好的频率 - 电压关系，即输出频率与控制电压成正比。实际的压控振荡器往往存在一定的非线性，这会导致倍频输出信号中出现谐波失真和相位噪声等干扰成分。为了减小压控振荡器的非线性对倍频性能的影响，可以采用线性化技术、选择合适的振荡器拓扑结构和优化电路参数等方法。
此外，压控振荡器的相位噪声性能也是影响倍频精度的重要因素。低相位噪声的压控振荡器能够产生更纯净、更稳定的倍频输出信号，提高系统的整体性能。
03优势和应用
锁相环倍频器具有如下优点：输出信号频率高且稳定，抖动小。频率可调节，通过调整分频比N实现不同的倍频倍数。结构简单，易于集成。广泛应用于无线通信、发射机、时钟发生器、频率合成器等场合。
综上所述，锁相环倍频器通过调节反馈分频实现输入信号与分频信号的相位锁定，从而使VCO输出频率为输入信号频率的整数倍，完成倍频功能。
