海凌科：60G呼吸心跳检测雷达模块 最大探测距离 1.5m
截止2024年，中国60岁及以上常住人口接近3.1亿，占总人口比重的22%。随着老年化人口的趋势日益严重，如何持续保障老年人健康已成为当务之急。。
海凌科推出60G呼吸心跳检测雷达人在传感器HLK-LD6002，实现对人体呼吸、心率的无接触感知，最大探测距离 1.5m。
产品介绍/HLK-LD6002
HLK-LD6002 是基于 ADT6101P 芯片开发的雷达感应模组，单片集成57~64GHz 射频收发系统，2T2R PCB 微带天线，1MB flash，雷达信号处理单元，ARM® Cortex®-M3 内核。
本模块基于FMCW雷达机制，探测由于人体肌体表面反射雷达回波，结合雷达信号处理算法，实现单人实时呼吸心率频率测量。
— 基于 FMCW 调频连续波信号进行雷达探测
— 实现对人体呼吸、心率的无接触感知
— 人体呼吸心率最大探测距离 1.5m
— 通用 UART 接口，提供通讯协议
— 预留多组 IO 口及多种通讯接口，支持客户二次开发，适用于多个场景应用
— 尺寸小巧，仅为 25*31.5mm，支持排针接插
— 不受温度、湿度、噪声、气流、灰尘、光照等环境影响
产品功能
1.无感监测，提升用户体验
传统的呼吸和心率检测通常依赖胸带、指夹式血氧仪或摄像头监测，但这些方式要么需要接触身体，影响舒适度，要么受光线和隐私限制。
HLK-LD6002 采用 57-64GHz 毫米波，可以感知人体的呼吸和心率，完全无需接触，也不会像摄像头一样涉及隐私问题。
该模块可以在睡眠、静坐或卧床等自然状态下被监测，尤其适合长期护理场景，如养老院、居家看护等。

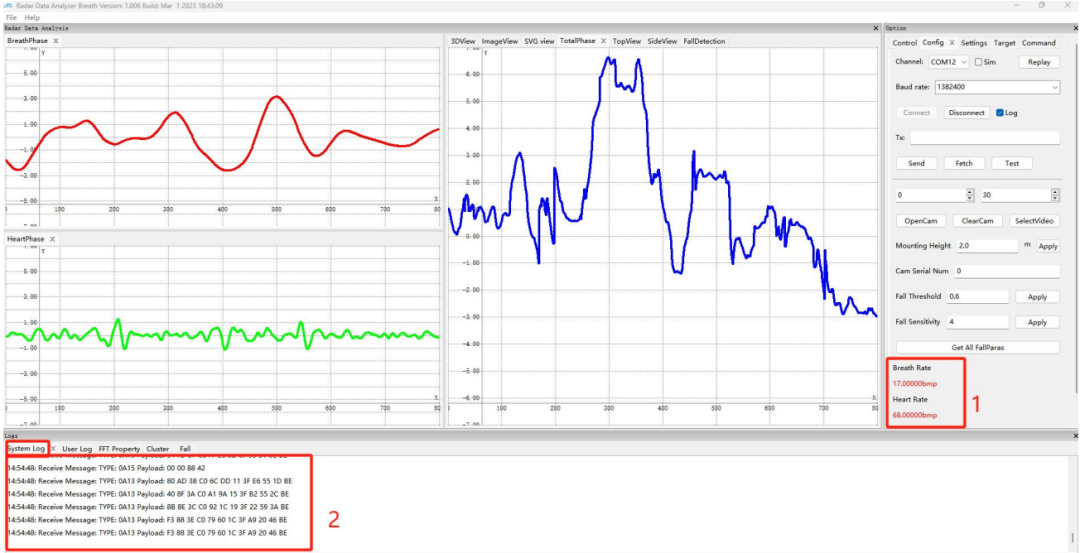

2.实时监测，人体呼吸、心跳
毫米波雷达的挑战在于如何从复杂的回波信号中提取微弱的生命体征。HLK-LD6002 内置 ARM Cortex-M3 处理器 ，基于人体肌体表面反射雷达回波，结合雷达信号处理算法，实现单人实时呼吸心率频率测量。
呼吸测量次数范围 9-48 bpm，心跳测量次数范围 60-150 bpm，实时了解呼吸心率情况，预防意外情况发生。
3.灵活安装，适配多种需求
HLK-LD6002 支持 侧装 和 倾斜安装 两种方式，以适应不同监测场景：
侧装(站立/坐姿监测)：雷达安装高度应与人体胸腔齐平(约1-1.2米)，距离不超过1.5米，适用于病房监护、办公室健康监测等场景。

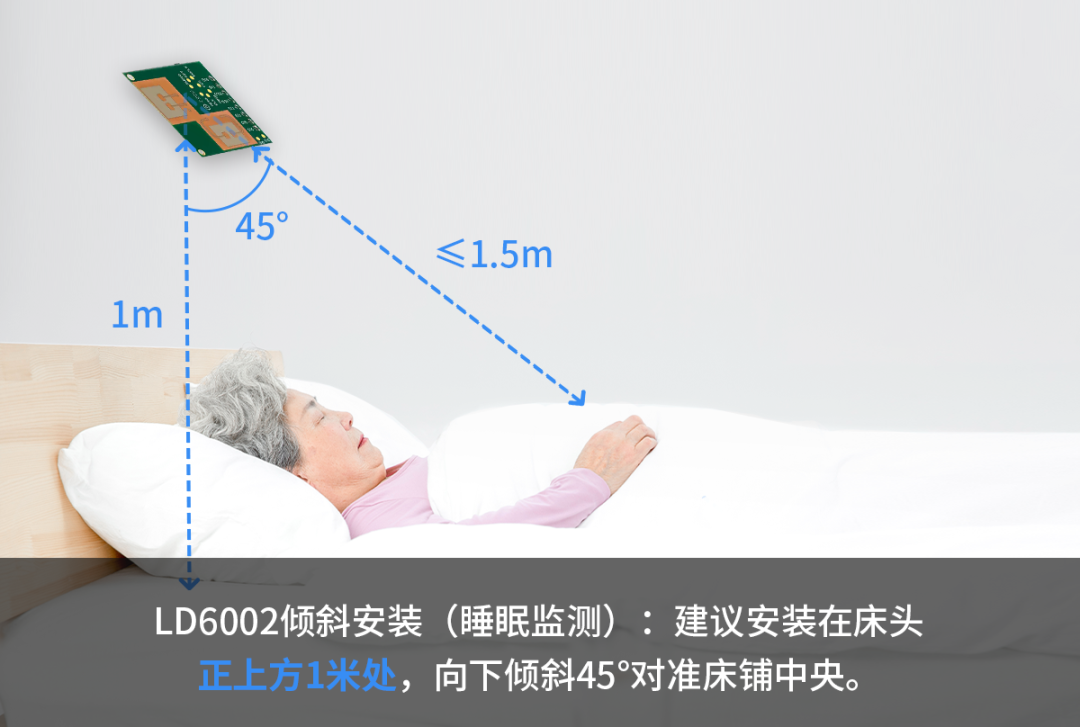

倾斜安装(睡眠监测)：建议安装在床头正上方1米处，向下倾斜45°对准床铺中央，确保雷达波束覆盖主要躯干部位，避免四肢干扰。
产品应用/HLK-RM58N
1.智能家庭场景
HLK-LD6002可适用于智能家庭场景，实现无接触、长期稳定的呼吸/心率监测，异常情况预警，从而预防意外情况的发生，进一步解决了独居老人的健康看护问题。
2.养老机构场景
HLK-LD6002可适用于养老机构，可以实时监测呼吸/心率是否超出安全阈值，如正常成年人1分钟呼吸12-20次,心跳在60-100次/分钟，一旦超出阈值实时推送警报，减少人工看护成本。
