上海雷卯：HDMI接口的进化与防静电ESD对策

Release time：2023-11-30
author：AMEYA360
source：上海雷卯
reading：1825

　　一.HDMI接口故障现象

上海雷卯：HDMI接口的进化与防静电ESD对策

　　上海雷卯常接到工程师反应HDMI接口故障现象,归纳故障现象大概有如下几种情况：

　　·做ESD认证测试，打静电没过，屏幕上出现闪烁、扭曲、花屏或黑屏的情况。

　　·图像模糊、颜色失真、画面噪点或声音杂音的问题。

　　·HDMI接口的金属引脚受损，例如弯曲、断裂。

　　·HDMI接口内部电子元件造成损坏，导致整个设备无法启动或出现其他故障。

　　二.分析故障原因

　　HDMI接口是一种高速数字接口，在日常使用中，人体静电放电或其他外部电源的静电放电可能会对接口和连接的设备造成损害。另外HDMI接口通常连接到电视、显示器、投影仪等设备，这些设备对静电放电非常敏感。同时根据雷卯工程师整改案例总结有如下原因：

　　·HDMI接口处没有放ESD 二极管

　　·ESD二极管选择不合适， 本来接口应选用3.3V ESD二极管，且选择5V,导致IC没受到应有保护。

　　因此，如果没有做好ESD保护，就会出现以上故障情况。

　　为了确保HDMI接口和连接的设备的稳定性、可靠性和寿命，使用ESD二极管保护器件是非常必要的。它可以有效地防止静电放电对设备造成损坏，并提供符合标准要求的保护水平。那么ESD二极管怎么选择呢。

　　三.选择ESD保护二极管的关键参数

　　选择适合HDMI接口的ESD保护二极管要考虑的关键参数包括：

　　1. 寄生电容Cj ：

　　HDMI 1.0-1.2：数据速率最高可达4.95 Gbps。

　　HDMI 1.3-1.4：数据速率可达10.2 Gbps。

　　HDMI 2.0-2.1：数据速率最高可达18 Gbps。

　　在选择ESD保护二极管为确保TMDS线的信号完整性时，寄生电容成为最重要的参数之一。当选择适合HDMI 的ESD保护二极管时，首先考虑二极管结电容，确保二极管的电容符合TMDS线允许的电容预算，进行选择时，要找小于0.5pF。

　　2. 钳位电压Vc

　　ESD(静电放电)二极管的钳位电压是指在其工作时，当受到静电冲击时，二极管将开始导通并将其两端的电压钳制在一个相对稳定的水平上，称为钳位电压。ESD二极管的钳位电压通常在数据手册中有详细说明。一般来说，ESD二极管的钳位电压越低越好，因为这意味着它可以更快地对抗静电放电并且对受保护的器件造成的压力更小。

　　HDMI接口ESD 是选择3.3V 还是5V根据 输出HDMI接口的控制器接口能承受的电压水平，这一点很重要。上海雷卯有5V /3/3V DFN2510封装ESD:ULC0524P,ULC3304P10,和3.3V 带回扫的PUSB3FR4，参考下图方案。

　　3. IEC 61000-4-2 (ESD)

　　ESD有15KV,和30KV.，可以根据需求选择。

　　四.HDMI2.0静电保护方案

上海雷卯：HDMI接口的进化与防静电ESD对策

上海雷卯：HDMI接口的进化与防静电ESD对策

（"Note: The information presented in this article is gathered from the internet and is provided as a reference for educational purposes. It does not signify the endorsement or standpoint of our website. If you find any content that violates copyright or intellectual property rights, please inform us for prompt removal."）

Previous：思瑞浦TPS32 MCU两大全新产品系列量产上市

Next：振荡电流在电路中的作用和应用

Online messageinquiry

reading
2025储能EMC标准全解析 上海雷卯电子解读10项国标核心要求
行业新闻

2025储能EMC标准全解析 上海雷卯电子解读10项国标核心要求

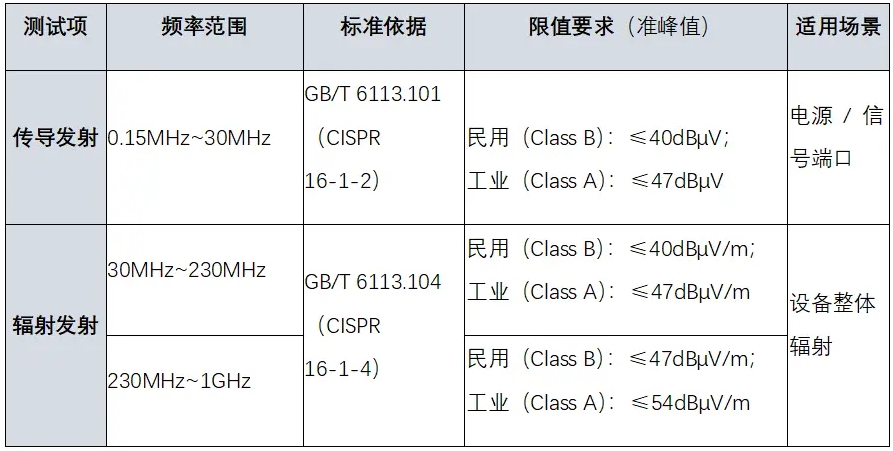

　　上海雷卯电子防护技术适配三大标准变革　　· 全链条覆盖：雷卯电子 EMC 实验室数据显示，GB 19517-2023《国家电气设备安全技术规范》、GB/T 43868-2024《电化学储能电站启动验收规程》等10余项标准已构建 “设备安全-并网测试–电池特性–接入电网-验收评价” 闭环。　　· 通信总线防护：某500kW 储能项目因未满足 GB/T 34131-2023 的 CAN 总线 ±8kV 静电测试要求，导致BMS通信中断，经雷卯整改后误码率从 1.2% 降至 0.0005%，雷卯 SMC24 静电保护器件(结电容 < 50pF)可确保信号完整性，共模电感LDW43T-513T可滤除杂讯、通过静电测试。 雷卯方案满足 IEC61000-4-2，等级4，接触放电30kV，空气放电30kV，雷卯SMC24 通过汽车级AEC-Q101认证。。　　· 浪涌防护：GB/T 36548-2024 规定并网设备需承受 2kV 浪涌冲击，雷卯采用三级防护GDT(2R090-5S)+MOV(10D470KJ)+Inductor+ TVS(SMCJ33CA)的组合保护方案，已助力50+储能项目通过 IEC61000-4-5 测试，后端推荐肖特基60V/5A雷卯SK56C(可根据额定电流调整)。　　· 电快速瞬变抑制：NB/T 31016-2019 要求变流器电源口承受 2kV EFT 脉冲，雷卯共模电感可有效滤除高频干扰。　　雷卯EMC小哥解读10余+储能规范核心EMC指标　　发射限值(EMI)：　　抗扰度限值(EMS)：抵御外界电磁干扰　　雷卯实战：某储能电站浪涌防护整改案例　　· 问题1：GB/T 36548 测试中，电站24V电源端口浪涌防护不足导致设备重启。　　· 雷卯方案：部署雷卯三级浪涌防护架构GDT(2R090-5S)+压敏电阻(10D470KJ)+电感+TVS(SMCJ33CA)，成功通过4kV共模浪涌测试(标准要求 2kV)。　　· 案例2：雷卯帮助客户整改通过《GB/T 37108-2019 光伏发电并网逆变器技术规范》　　雷卯电子(Leiditech)致力于成为电磁兼容解决方案和元器件供应领导品牌，供应ESD、TVS、TSS、GDT、MOV、MOSFET、Zener、电感等产品。雷卯拥有一支经验丰富的研发团队，能够根据客户需求提供个性化定制服务，为客户提供最优质的解决方案。
