上海永铭电子：如何凭借超低ESR叠层电容，彻底根治数据中心网关的电源噪声顽疾？

发布时间：2025-10-13 14:54
作者：AMEYA360
来源：上海永铭
阅读量：171

　　引言

　　各位工程师朋友，你是否遇到过这类“幽灵”故障：一款设计精良的数据中心网关，在实验室测试一切正常，但批量部署到现场运行一两年后，特定批次开始出现莫名其妙的“丢包”、“断流”甚至“重启”?软件团队查遍了代码，硬件团队反复检查，最终通过精密仪器才捕捉到真凶——核心电源轨上的高频噪声。

　　上海永铭叠层电容器解决方案

　　- 根本原因技术分析 -

　　让我们深入底层进行“病理分析”。现代网关的CPU/FPGA芯片动态功耗变化剧烈，会产生丰富的高频电流谐波。这就要求其电源去耦网络，尤其是 Bulk 电容，必须具备极低的等效串联电阻(ESR) 和高纹波电流耐受能力。

　　失效机制：普通聚合物电容在长期高温、大纹波电流的应力下，其电解质和电极界面会持续退化，导致ESR随工作时间显著上升。ESR的增大带来两个致命影响：

　　滤波效能降低：根据Z=ESR + 1/ωC，在高频下，阻抗Z主要由ESR决定。ESR增大，电容对高频噪声的抑制作用便大幅减弱。

　　自身发热加剧：纹波电流在ESR上产生热量(P=I²_rms * ESR)，温升加速老化，形成正反馈，最终导致电容提前失效。

　　后果：失效的电容阵列无法在瞬时负载变化时提供足够的电荷，也无法滤除开关电源产生的高频噪声，导致芯片供电电压出现毛刺和跌落，引发逻辑错误。

　　- 永铭解决方案与工艺优势 -

　　永铭的 MPS系列叠层固态电容 正是为此类严苛应用而生。

　　结构破局：叠层工艺。它将多个小型固态电容芯片通过内部并联集成在一个封装内。这种结构相比单颗大电容，实现了并联阻抗效应，将ESR和ESL(等效串联电感)降至极低水平。例如，MPS 470μF/2.5V 的 ESR 可低至 3mΩ以下。

　　材料保障：高分子固态体系。采用固态导电高分子聚合物，无漏液风险，具有卓越的温度频率特性，其ESR在宽温范围(-55℃ to +105℃)内变化很小，从根本上解决了液态/凝胶电解质电容的寿命短板。

　　性能表现：超低的ESR意味着更强的纹波电流处理能力，降低自身温升，提升系统MTBF(平均无故障时间)。优异的高频响应，能有效滤除MHz级别的开关噪声，为芯片提供纯净电压。

　　- 数据验证与可靠性说明 -

上海永铭电子：如何凭借超低ESR叠层电容，彻底根治数据中心网关的电源噪声顽疾？

　　我们在客户的故障主板上进行了对比测试：

　　波形对比：在相同负载下，原方案核心电源轨噪声峰峰值高达240mV，而更换永铭MPS电容后，噪声被抑制在60mV以内。示波器波形图清晰显示，电压波形变得平滑稳定。

　　温升测试：在满载纹波电流(约3A)下，普通电容表面温度可达95℃以上，而永铭MPS电容表面温度仅为70℃左右，温升降低超过25℃。

　　加速寿命测试：105℃额定温度，施加额定纹波电流，2000小时后，容量保持率>95%，数据远超行业标准。

　　- 应用场景与推荐型号 -

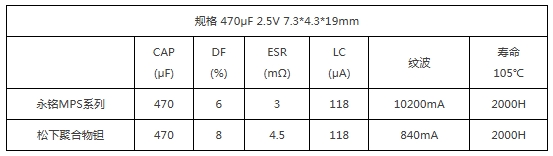

　　永铭 MPS 系列 470μF 2.5V (尺寸: 7.3*4.3*1.9mm)。其超低ESR(<3mΩ)、高额定纹波电流和宽温(105℃)特性，是高端网络通信设备、服务器、存储系统、工控主板核心供电设计的可靠保障。

　　结语

　　对于追求极致可靠性的硬件设计，电源去耦不再是“选对容值”那么简单，更需要关注电容的ESR、纹波电流和长期稳定性这些动态参数。永铭MPS叠层电容通过创新的结构和材料技术，为工程师提供了攻克电源噪声难题的利器。希望本次深度技术分析能为您带来启发。


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
