　　概述

　　随着现代智能化汽车的车身中大量使用直流电机，必须精准地采样电流保证电机正常工作，无人机和电动工具等应用也需要电流采样电路来控制电机，而设计这些电流采样电路时，都需要用到高性能的运算放大器。

　　力芯微推出了专为内部包含电流采样电路的应用而设计的，输入共模电压范围可低至地电位的一款高性能通用放大器ET85602。ET85602是一款双路低压(1.8 V至5.5 V)的运算放大器，具有轨到轨输入和输出摆幅能力。10MHz带宽可用于电机及电源系统电流采样，各类传感器信号调理。ET85602支持高容性负载驱动，即使在电容负载驱动为100pf时，ET85602也能够稳定工作。

　　特点(Feature)

　　● 电源电压范围：1.8V~5.5V;

　　● 高增益带宽积(GBP)：10MHz;

　　● 低输入失调电压(Vos)：±0.3mV;

　　● 低输入失调温漂：±0.53μV/°C;

　　● 低输入偏置电流(IB)：±1pA;

　　● 低功耗(Iǫ)：550μA/Channel;

　　● 支持轨到轨输入和输出;

　　● 高压摆率(SR)：6V/μs;

　　● 共模输入电压范围包括负电源轨到正电源轨;

　　● 扩展级工业温度范围：-40°C ~ 125°C

　　典型应用

高性能运放 | 力芯微推出高性能通用运算放大器

　　关键项测试数据、曲线

　　管脚定义：

高性能运放 | 力芯微推出高性能通用运算放大器

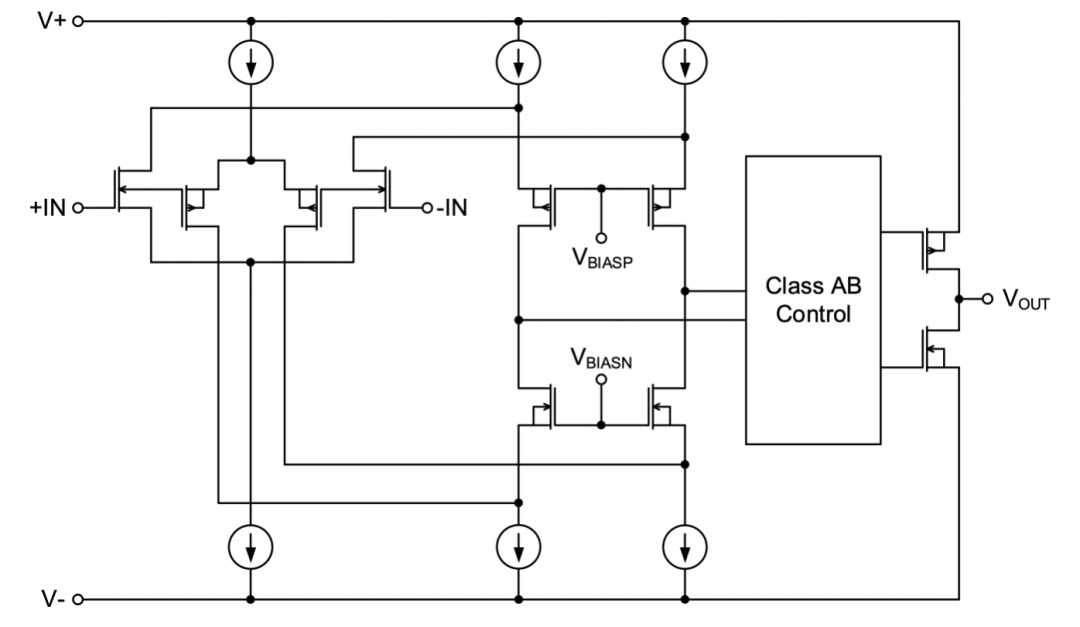

　　功能框图：

高性能运放 | 力芯微推出高性能通用运算放大器

　　ET85602核心特点

　　(1) ET85602具有高增益带宽积(GBP)10MHz。

　　(2) ET85602具有良好的失调电压温漂特性，能适应高温、低温环境的应用。

　　(3) ET85602的共模输入电压范围包括负电源轨到正电源轨;下图为失调电压VOS@VS=±2.75V在VCM全电压范围内的变化

　　(4)ET85602具有超低的噪声，不会对前后级器件产生干扰。

高性能运放 | 力芯微推出高性能通用运算放大器

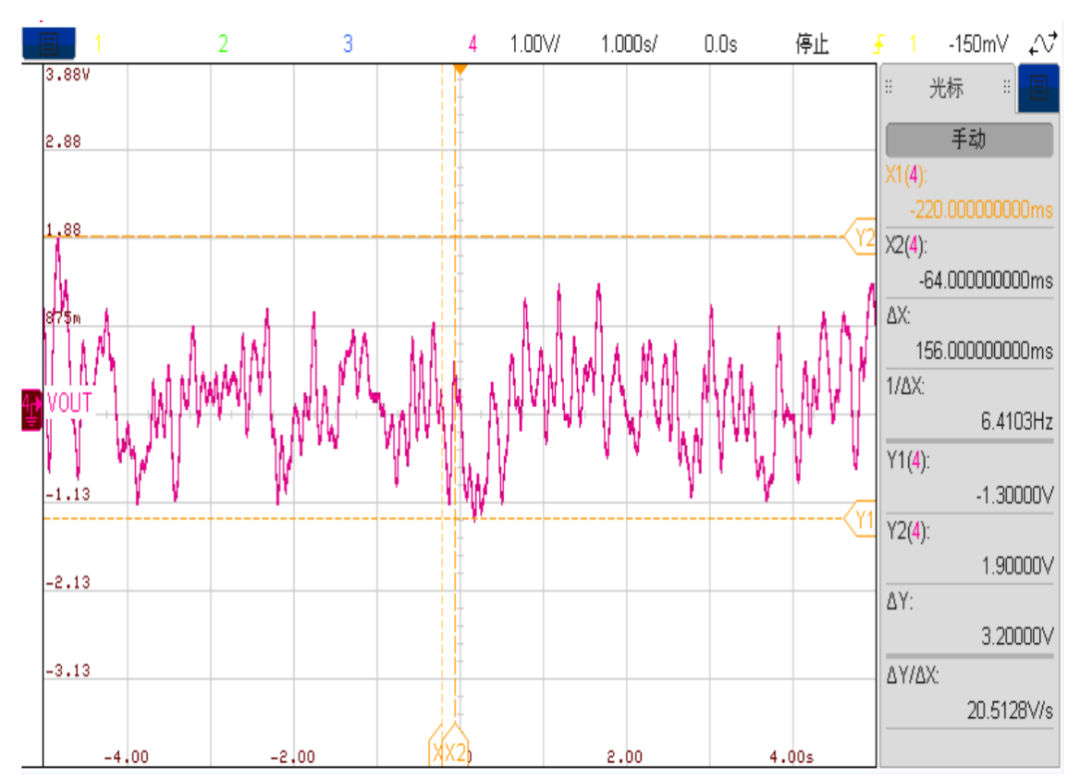

　　上图为VS=±2.75V,放大1000000倍后的0.1Hz~10Hz输入噪声电压，换算后0.1Hz~10Hz噪声电压实测值为3.2uVpp。

　　(5)ET85602具有极佳的小信号瞬态响应。
