鲁光 MBRF20300CT 肖特基二极管

Release time：2025-09-28
author：AMEYA360
source：鲁光
reading：600

　　在现代电力电子和开关电源设计中，追求高效率、高频率和低损耗是永恒的主题。肖特基二极管凭借其低正向压降和极快的开关速度，在其中扮演着至关重要的角色。鲁光电子的MBRF20300CT 便是一款在工业和消费类电源中广泛使用的经典双芯片肖特基二极管。

鲁光 MBRF20300CT 肖特基二极管鲁光 MBRF20300CT 肖特基二极管

　　核心优势：

　　1.高效率：低正向压降和近乎零的反向恢复时间，显著降低了导通损耗和开关损耗。

　　2.高频操作：适合几十kHz至数百kHz的高频开关电源应用。

　　3.双芯片共阴极管脚：MBRF20300CT内部包含两个独立的肖特基二极管，其阴极连接在一起。

　　4.全塑封绝缘封装：TO-220F封装具有良好的散热性能，且自带绝缘特性，方便与散热器安装，提升系统安全性。

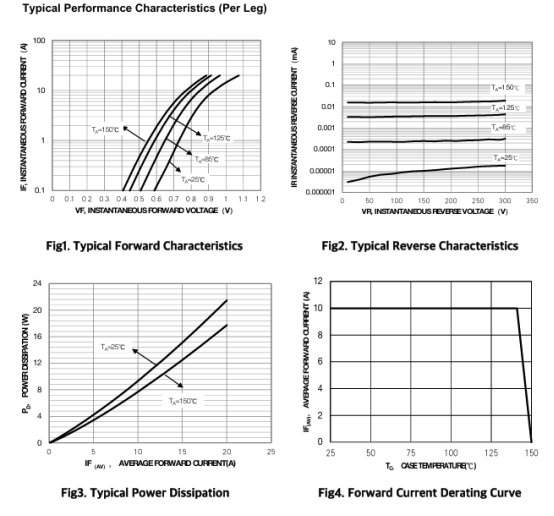

　　二、特性曲线

鲁光 MBRF20300CT 肖特基二极管

　　三、典型应用领域

　　基于以上特点，MBRF20300CT广泛应用于需要高效、高频整流的场合：

　　1.开关模式电源(SMPS)的次级整流： 尤其适用于输出为12V、24V、48V等中低压大电流输出的反激式、正激式、半桥/全桥开关电源的输出整流部分。

　　2.功率因数校正(PFC)电路： 用于1-2kW升压型PFC电路中，作为整流二极管使用，其高频特性有助于提升PFC效率。

　　3.高频逆变器和UPS(不间断电源)： 用于1-3kW 功率的高频逆变器和UPS的DC-AC逆变环节续流或整流。

　　4.开关电源的续流二极管：用于1-2kW功率开关电源斩波电路、Buck/Boost变换器中，为电感提供续流回路。

　　5. 极性保护电路和整流桥： 利用其双芯片结构，可以方便地构建全波整流电路。

　　四、总结

　　鲁光MBRF20300CT是一款性能优异的20A/300V肖特基二极管，它在耐压和效率之间取得了良好的平衡。其低导通损耗、高速开关特性以及便捷的绝缘封装，使其成为中高压、大电流、高频开关电源设计中次级整流的器件。在设计下一款高效电源时，MBRF20300CT无疑是一个值得重点考虑的选择。
