维安整流桥：低损耗、全封装、多领域守护电能转换

Release time：2025-09-28
author：AMEYA360
source：维安
reading：556

　　在电子设备深度融入生产生活的今天，从我们日常依赖的消费电子、便携终端、照明系统、家用电器，到支撑工业运转的各类电源装置，它们的稳定运行都离不开一个至关重要的元器件——整流桥。作为电能转换的 “守门人”， 整流桥主要负责将交流电(AC)高效稳定地转换为直流电(DC)，为整个电路系统提供可靠的动力源。可以说，整流桥的性能与品质，直接决定了电子设备产品的效率、稳定性与使用寿命。

维安整流桥：低损耗、全封装、多领域守护电能转换

　　产品优势

　　低损耗，高能效

　　WAYON整流桥采用先进的芯片技术与封装工艺，使产品具有较低的正向压降(VF)和反向漏电流(IR)。这意味着在整流过程中能量损耗更少，转换效率更高，帮助设备节能降耗。

　　封装系列齐全，应用广泛

　　WAYON提供全系列外观尺寸的整流桥产品，从贴片类小本体MBS、ABS到插件类大本体GBJ、SGBPC等近30种封装形式，电流范围从1A到50A，电压范围从50V到1000V以上，可满足消费电子、照明领域、工业控制、通信电源、汽车等不同领域的多样化需求。部分封装外观如下：

维安整流桥：低损耗、全封装、多领域守护电能转换

　　质量可靠

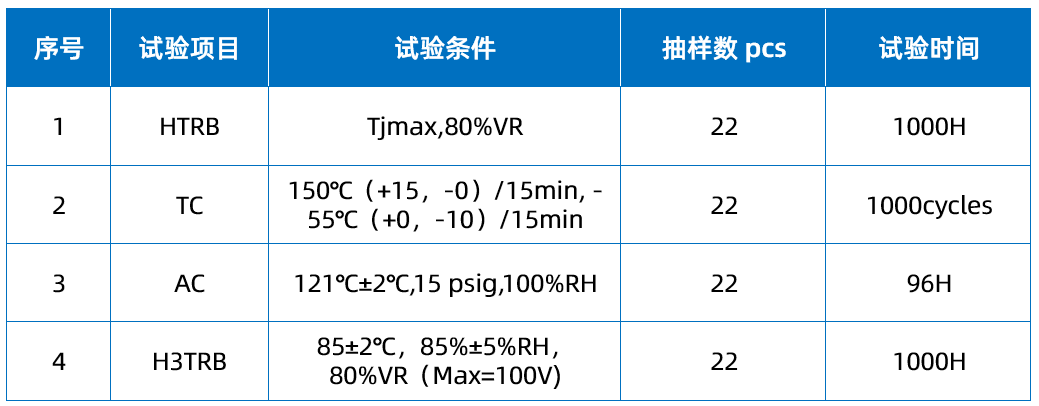

　　产品经过长期严格的可靠性测试，具备高温环境下工作性能(Tjmax=150℃)以及较高的抗浪涌电流的能力。无论是在高温还是严寒的极端环境下，都能保持稳定输出，极大提升了整机产品的耐用性和市场竞争力。部分信赖性项目如下：

维安整流桥：低损耗、全封装、多领域守护电能转换

　　典型应用领域

　　1.消费类电子

　　PD快充、PC电源、电源适配器……

　　如今充电器中，电源架构通常为AC-DC转换拓扑。整流桥作为输入交流(AC)到直流(DC)转换的首个功率处理单元，其性能直接决定了后续电路的工作稳定性、整体转换效率及温升表现。

　　02 照明领域

　　家用 LED 吸顶灯、路灯等驱动电源……

　　03 家用电器

　　空调、洗衣机、冰箱等电源模块……

　　04 工业设备

　　变频器、工控电源、电焊机电源……

　　05 通信IT

　　服务器电源……

　　06 汽车电子

　　车载充电器(OBC)……

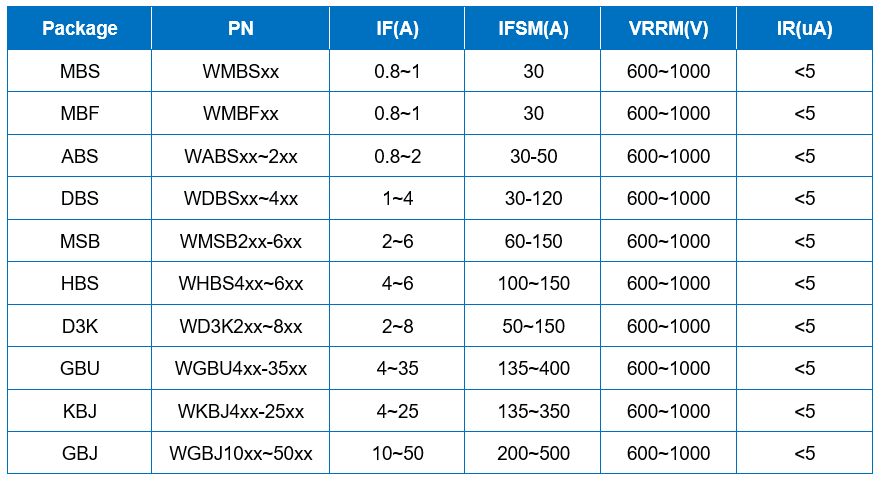

　　产品选型表

维安整流桥：低损耗、全封装、多领域守护电能转换


（"Note: The information presented in this article is gathered from the internet and is provided as a reference for educational purposes. It does not signify the endorsement or standpoint of our website. If you find any content that violates copyright or intellectual property rights, please inform us for prompt removal."）
