OBC小型化如何兼顾高耐压与长寿命？永铭LKD高压电容分析

发布时间：2025-09-16 14:08
作者：AMEYA360
来源：永铭
阅读量：213

　　前言

　　在800V平台OBC及DCDC设计中，电容选型已成为影响功率密度、效率及可靠性的关键。传统铝电解电容因体积大、寿命短、高频特性差难以满足要求。本文将结合各项数据，分析永铭电子LKD系列高压铝电解电容在小型化、高耐纹波、长寿命方面的性能优势，为工程师提供选型参考。

　　OBC-永铭铝电解电容LKD解决方案

　　随着SiC器件普及及开关频率提升，OBC模块中电容需承受更高纹波电流及热应力。普通铝电解电容易发热、寿命不足。如何在小体积下实现高容量、高耐压、低ESR及长寿命，成为OBC设计核心痛点。

　　-根本原因技术分析-

　　问题的根源在于传统电容的材料与工艺限制：

　　普通电解液高温易挥发，导致容量衰减、ESR上升;

　　常规结构设计容量密度低，难以兼顾高压与容值;

　　密封可靠性不足，振动环境下易漏液。

　　关键参数如容量密度、ESR@100kHz、额定纹波电流@105°C、寿命小时数直接影响系统成败。

　　-永铭解决方案与工艺优势-

　　永铭LKD系列采用多项革新工艺：

　　1、高密度电极箔：提升单位体积容量，较同规格产品体积缩减20%~40%;

　　2、低阻抗电解液：有效降低ESR，改善高频纹波耐受能力;

　　3、加强型密封与防爆结构：通过10G抗振动测试，杜绝漏液风险;

　　4、高压冗余设计：电压裕量充足，适用于800V及以上平台应用。

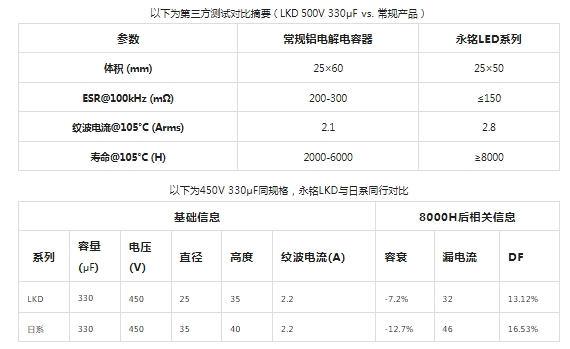

　　可靠性数据验证&选型推荐

OBC小型化如何兼顾高耐压与长寿命？永铭LKD高压电容分析

　　可见，LKD在体积、ESR、纹波能力及寿命方面均显著优于常规产品。

　　-应用场景与推荐型号-

　　LKD系列适用于：OBC PFC升压电路输出滤波;DC-Link支撑与缓冲;DCDC滤波

　　-推荐型号-

OBC小型化如何兼顾高耐压与长寿命？永铭LKD高压电容分析

　　LKD 700V 150μF 25×50：适用于1200V系统DC-Link;

　　LKD 500V 330μF 25×50：适用于800V系统高容量滤波;

　　LKD 450V 330μF：兼顾体积与容量需求;

　　LKD 500V 220μF：适用于空间极端受限场景。

　　结语

　　永铭LKD系列通过材料与结构创新，成功解决了高压、高频、高温场景下电容器的可靠性与小体积要求，已成为多家头部车企OBC项目的首选电容。支持样品申请与技术对接，助力工程师快速推进项目落地。
