森国科SG8410B：100V高耐压LDO，开启工业与物联网供电“芯”纪元！

发布时间：2025-09-15 10:29
作者：AMEYA360
来源：森国科
阅读量：212

　　SG8410B高电压线性稳压器----一颗在100V输入下仍可稳定输出50mA的“小身材、大能量”LDO。它用23µA超低静态电流、±1.5%输出精度、160°C热关断及短路保护，重新定义了“高压、低耗、高可靠”的电源边界，为工程师提供前所未有的设计自由度。

森国科SG8410B：100V高耐压LDO，开启工业与物联网供电“芯”纪元！

森国科SG8410B：100V高耐压LDO，开启工业与物联网供电“芯”纪元！

　　01三大创新性能，直击高压供电痛点

　　100V连续耐压 + 110V瞬态生存

　　无需前级TVS或降压模块，一颗LDO直接挂母线，节省BOM与面积。

　　23µA静态电流 / 8µA关断电流

　　电池、超级电容、能量采集系统可“歇人不歇芯”，待机寿命延长3倍-5倍。

　　50mA带载下仅2.8V压差，±1.5%全温区精度

　　给后级MCU、运放、隔离电源提供干净、精准、低噪的辅助电源，EMI一次性通过。

　　02目标市场与应用场景

　　工业自动化——“传感器+执行器”双供电

　　24V/36V/48V导轨PLC、IO-Link、阀岛、编码器，传统方案需DC-DC+二阶LDO两级转换。SG8410B可直接由36V母线生成3.3V/5V，纹波<20mV，省去开关噪声与补偿烦恼，整机待机<0.5W，轻松过Energy Star。

　　智能照明——“交流掉电维持”黑科技

　　220V经整流后母线高达120V，灯具需维持BLE/Zigbee模块3s以上掉电上报。SG8410B 100V输入+10µA级静态电流，让维持电容体积缩小一半，灯头温度降低8℃，寿命翻倍。

　　以太网供电(PoE)——“PD端辅助电源”

　　PoE++(90W)PSE输出54V，PD需给MCU、数字隔离器、eFuse提供12V/5V偏置。SG8410B从54V直接取电，50mA足以驱动光耦与继电器;短路时120mA精准限流，保护PSE不被拉回。

　　物联网传感器——“电池+能量采集”混合供电

　　4～20mA回路、NB-IoT水表、风电塔振动监测，往往只有200µA平均预算。SG8410B 23µA静态电流，比常规高压LDO低60%，让同一节ER18505电池多工作5年，现场维护成本直降40%。

　　车载12V/24V系统——“抛负载”生存者

　　ISO 7637-2 Pulse 5b 87V/400ms抛负载测试，SG8410B 110V瞬态耐压无需额外TVS，直接为CAN/LIN收发器、车规MCU提供5V待机电源，简化AEC-Q100外围，缩短开发周期30%。

　　03设计友好，方便使用

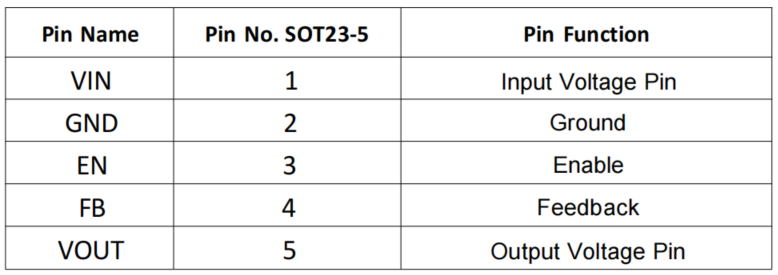

　　SOT23-5L 3*3mm，0.95mm脚距，兼容自动光学检测

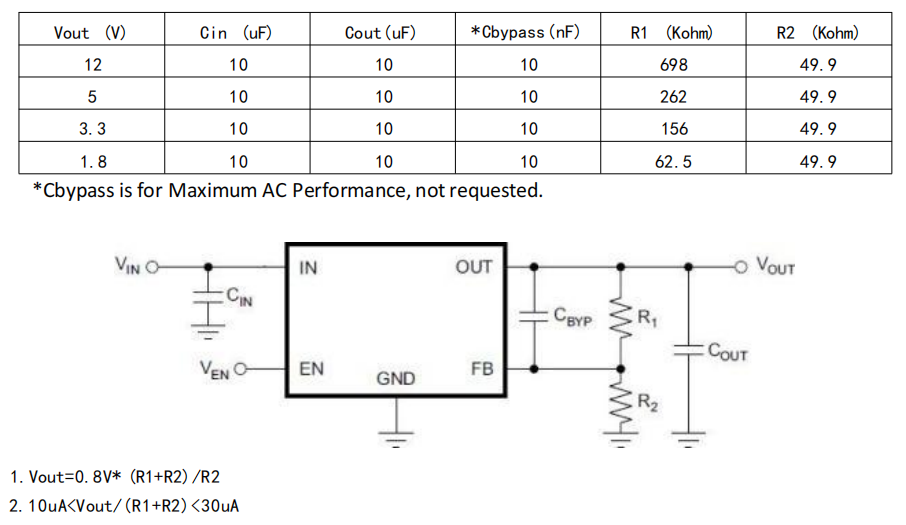

　　外围仅4颗阻容：CIN≥0.47µF、COUT≥2.2µF，R1/R2任意设定1.8～12V输出

　　内置补偿，无需ESR折中;支持铝电解/陶瓷/钽电容，Layout“一线到底”

　　-40~105°C工业级温区，160℃热关断+140℃回滞，终身免校准

森国科SG8410B：100V高耐压LDO，开启工业与物联网供电“芯”纪元！

　　PCB Layout 指导

　　CIN和 COUT 离 LDO 尽可能近，一般推荐 CIN=COUT在 1uF-10uF 之间，需要注意输入电容耐压值。

　　LDO 输入端建议串联 10Ω左右的电阻，以吸收前级输入尖峰电压。

　　尽量大的铺地面积，可以提高抗干扰性，增加 LDO 散热性能。
