力芯微推出用于核心电源系统供电的同步降压电路 ET8330A

发布时间：2025-09-11 17:17
作者：AMEYA360
来源：力芯微
阅读量：610

　　概述

　　ET8330A是一款专门为便携式设备的核心电源系统供电的高效率低压大电流同步降压转换芯片，其可以为处理器、存储器、硬盘、SDD、LPDDR4/5等模块供电，持续带载能力可以达到3A以上。

　　其输入电压范围2.5V~5.5V，输出电压范围0.5V~1.315V(步进5mV，可以通过I²C接口进行编程)，同时其输出电压调节可以通过寄存器设置转换速率从而实现动态调压(DVS)。

　　ET8330A在轻载条件下工作于脉冲频率调制(PFM)模式，此时静态电流仅有30uA。在重载条件下，会自动切换至固定频率2.4MHz的脉宽调制(PWM)模式以实现重载下的输出纹波以及优异的瞬态响应。关断模式下的静态功耗小于1uA，从而实现长待机。同时还可以根据实际应用场景，通过寄存器设置成强制PWM模式以满足不同的需求。

　　ET8330A采用15焊球的晶圆级 (WLCSP) 芯片封装(1.15mm×1.95mm)，球间距0.4mm。

　　特点(Feature)

　　Programmable Output Voltage: 0.5V to 1.315V

　　2.5V to 5.5V Input Voltage Range

　　Programmable Slew Rate for Dynamic Voltage Scaling (DVS)

　　PFM Mode in Light Load Condition

　　Excellent Load Transient Performance

　　Capable of Delivering 3A Current

　　30uA Input Current with No Load in PFM Mode

　　Thermal Shutdown and Over Current Protection

　　WLCSP15 ( 1.15mm ×1.95mm ,0.4mm pitch ) Package

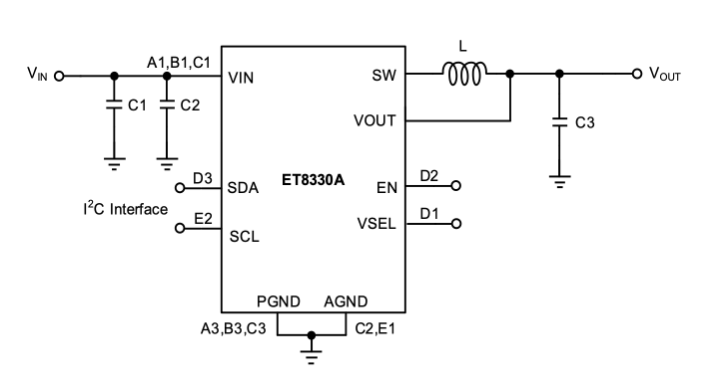

　　典型应用：

力芯微推出用于核心电源系统供电的同步降压电路 ET8330A

　　管脚定义：

力芯微推出用于核心电源系统供电的同步降压电路 ET8330A

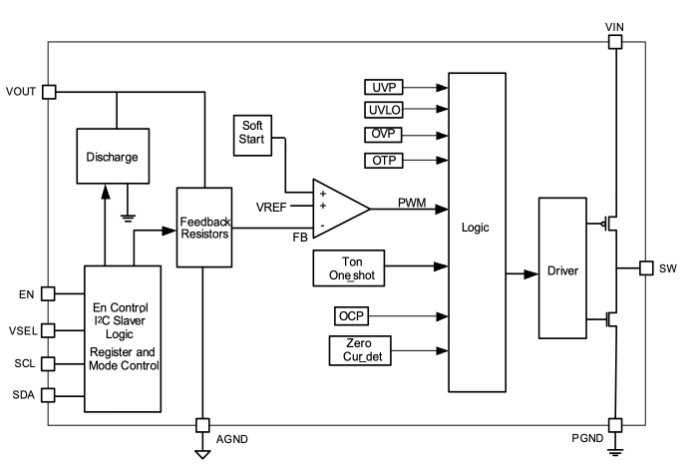

　　功能框图：

力芯微推出用于核心电源系统供电的同步降压电路 ET8330A


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
