综合性能领先！思瑞浦推出高压精密轨到轨Trim运放TPA1782

Release time：2025-09-11
author：AMEYA360
source：思瑞浦
reading：181

　　聚焦高性能模拟与数模混合产品的供应商思瑞浦3PEAK(股票代码：688536)推出新一代高压精密运放TPA178x系列，产品结合了3PEAK最新一代专利技术，具有低失调、低功耗和稳定的高频响应等特点，输入共模电压范围扩展到-Vs-0.1V~ +Vs+0.1V，同样支持轨对轨输出，适用测试测量设备、电机控制、变频器采样、传感器接口等领域。

　　TPA178x产品优势

　　常温、高温双Trim，温漂更低

　　相比于多数Trim运放采用的常温Trim方式，TPA178x增加了高温Trim，使得芯片在常温和高温情况下的参数指标都能更好的达到预期，常温Vos最大值仅有35uV，温漂更是低至0.15uV/℃，非常适合对精度有要求的应用场景。

　　无斩波噪声

　　高精密运放的实现方法通常包括斩波(Chopping)和Trim两种方式，Chopping运放通过开关调制电路抑制失调电压，可以实现较高的精度，但是会引入与斩波频率相关的斩波噪声，斩波频率通常为100k~5MHz，不同运放的设计会有差别。在对该频端噪声敏感的应用中，往往需要在输出端增加滤波器去滤除该噪声。Trim运放内部有Trim-block电路，通过激光修调内部预埋电阻，实现失调电压的校准，所以不会引入斩波噪声。

　　支持高压轨到轨的输入和输出

　　通常高压运放受限于输入的MOS导通压降，比较难做到信号到上轨的能力，TPA178x采用3PEAK最新的设计架构，使得芯片可以实现Rail-to-Rail Input and Output，对输入信号的限制和输出信号的摆幅都做到了更高水平。

　　TPA178x产品特性

　　•供电电压：4.5~36V、±2.25~±18V

　　•通道数量：1-ch、2-ch、4-ch

　　•失调电压&温漂：±35uV maximum、0.15uV/℃

　　•带宽&压摆率：10MHz、20V/us

　　•信号到轨能力：Rail-to-Rail Input and Output

　　TPA178x典型应用

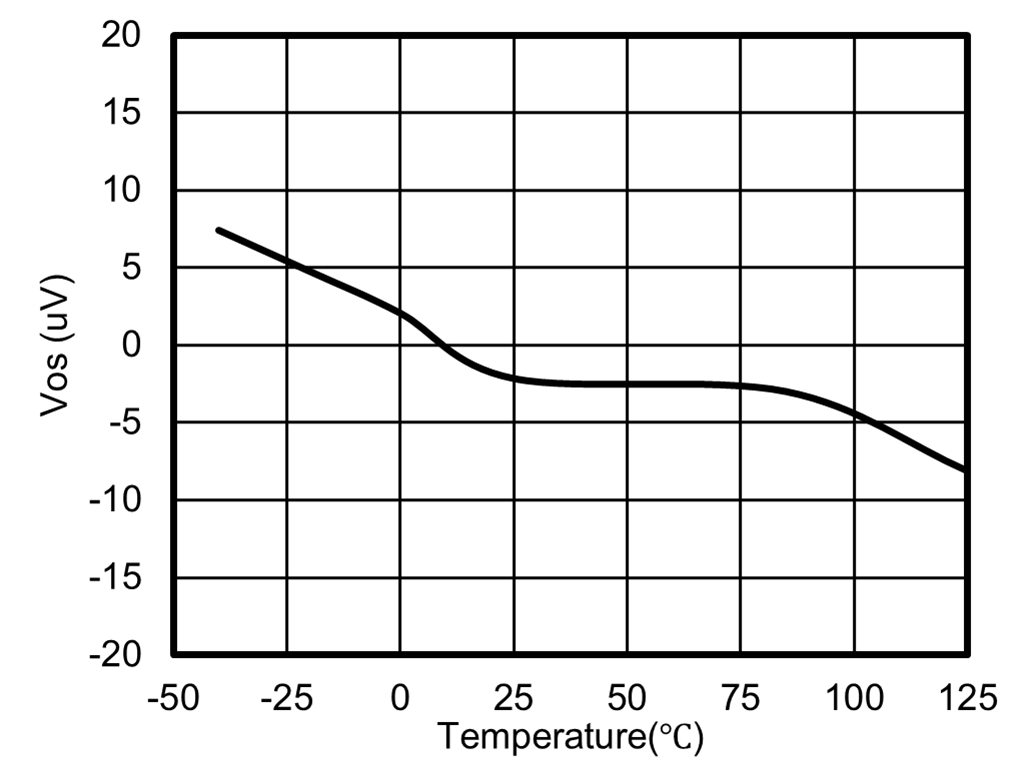

　　TPA178x系列提供卓越的直流精度和交流性能，可以运行在高达36V 的供电电源，并实现轨到轨输入和输出，具有超低失调电压、失调电压漂移以及10MHz带宽和高容性负载驱动，这些特性使TPA178x成为一个适用于高压工业应用的强大的高性能运算放大器。其独有的双温Trim技术，使得Vos及温漂远优于普通运放，同时没有斩波噪声，其Vos的典型温漂曲线如下图：

综合性能领先！思瑞浦推出高压精密轨到轨Trim运放TPA1782

图1 Vos vs. Temperature

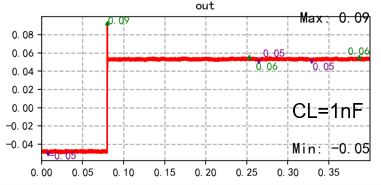

　　在输入可能存在耦合负压的应用场景中(低边电流检测等)，TPA178x的输出过载恢复时间仅需要250ns，有助于系统的快速响应。在一些电源波动干扰较大的应用场景中(如变频伺服等)，需要运放具有很高的PSRR和CMRR能力来保证运放输出性能，TPA178x具有非常优异的抑制能力，分别对应PSRR=90dB@1KHz和CMRR=70dB@1KHz。在一些需要运放驱动较大容性负载(如MOS)的应用中，TPA178x可驱动高达10nF的容性负载，即使在更高的容性负载测试中表现也非常好：

综合性能领先！思瑞浦推出高压精密轨到轨Trim运放TPA1782

综合性能领先！思瑞浦推出高压精密轨到轨Trim运放TPA1782

图2 TPA1782小信号阶跃响应(1nF&100nF)
