森国科单相无刷驱动芯片G1287A出货突破1000万颗，领跑散热风扇市场

发布时间：2025-09-09 10:58
作者：AMEYA360
来源：森国科
阅读量：206

　　森国科单相无刷散热风扇驱动芯片G1287A以其高性能、高集成度和卓越可靠性，在激烈市场竞争中脱颖而出，累计出货量突破1000万颗，成为电子设备散热解决方案领域的明星产品。

　　在全球电子设备高速发展与更新换代的推动下，高效稳定的散热需求日益增长。深圳市森国科科技股份有限公司推出的单相直流无刷马达驱动芯片G1287A，凭借其出色的性能集成与可靠性，已实现累计出货量超过1000万颗的重要里程碑。

　　这款芯片已成为工业散热风扇、汽车散热风扇、台式电脑电源、CPU/VGA散热风扇、机箱风扇及家电产品等领域的核心驱动芯片，展现出显著的市场竞争力与质量稳定性。

　　01产品性能优势

　　G1287A芯片采用PWM直接输入模式，能够高效、精确地控制直流无刷马达的运转速度。其宽工作电压范围(4V至18V) 和高达500mA的连续电流驱动能力，使其适用于多种应用场景。

　　芯片采用贴片式SOP8直角和弯脚两种封装，在体积和重量上极具优势，灵活性强，符合RoHS规范及无铅、无卤要求。

　　G1287A内置霍尔传感器，减少了外部所需元器件，简化了外部电路，提升了芯片的可靠性。其软启动控制模式能有效抑制马达启动瞬间的尖峰浪涌电流，保证低转速运转时马达可靠启动。

　　芯片还集成了过温保护、欠压保护、过电流保护等多重保护机制。防堵转功能可在马达被卡住时自动关断内部功率管，几秒钟后尝试重新启动，有效防止电机损坏。

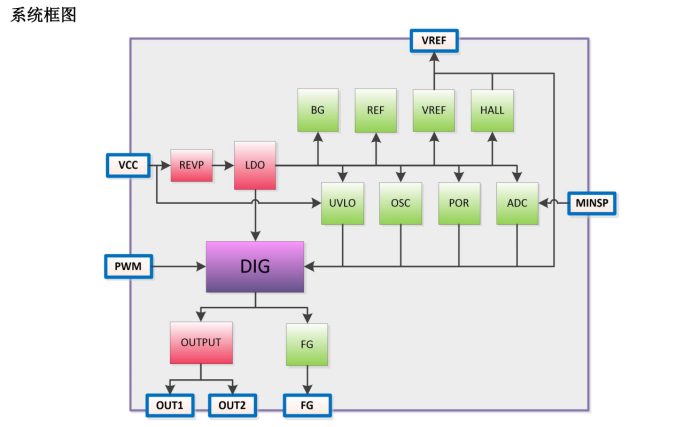

森国科单相无刷驱动芯片G1287A出货突破1000万颗，领跑散热风扇市场

　　02应用领域广泛

　　G1287A芯片适用于多种电子设备的散热系统，包括工业散热风扇、汽车散热风扇、台式电脑电源、CPU/VGA散热风扇、机箱风扇和家电产品散热风扇电机驱动等。随着全球电子设备的普及和更新换代，如计算机、服务器、智能手机、智能家居设备等，这些设备在运行过程中会产生大量热量，需要高效且稳定的散热解决方案。芯片的卓越性能和创新设计为其在市场上赢得了广泛认可，累计出货量突破1000万颗的成绩便是明证。

　　03技术特色创新

　　G1287A芯片通过多项创新技术优化了无刷直流风扇马达的噪声性能，实现了马达低噪声、低抖动运转，提升了用户体验。芯片支持最低转速外部设定、停转占空比外部设定和风扇转速斜率外部设定，为用户提供了灵活的控制选项。其转速反馈输出功能使系统能够实时监控风扇运行状态。芯片内置过冲吸收电路，无需外接齐纳管，进一步简化了外部电路设计。这些技术特色使G1287A在竞争中保持领先地位。

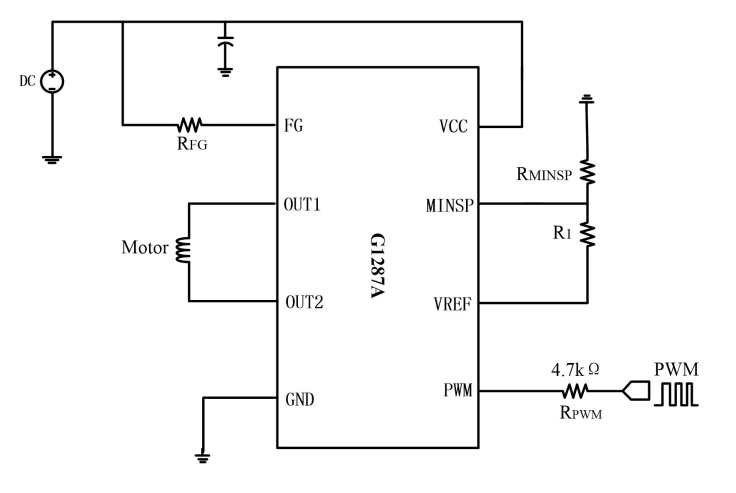

　　系统应用外围电路简单，只需要外接1个电容，4个电阻：

森国科单相无刷驱动芯片G1287A出货突破1000万颗，领跑散热风扇市场

　　04市场竞争力与未来展望

　　森国科作为一家专业从事功率器件、模块和功率IC的高新科技企业，拥有强大的研发实力。公司研发人员占比超过70%，研究生以上学历占比50%，来自联发科、海思、比亚迪微电子等知名机构。

　　森国科在功率IC领域采用先进的高压特色工艺，团队在BCD工艺、UHV工艺、数模混合、电机驱动算法方面有深厚积累。这为G1287A芯片的性能优化提供了坚实的技术支持。

　　累计出货量突破1000万颗的成绩，证明了G1287A芯片在散热风扇驱动领域的技术成熟度和市场认可度。森国科将继续致力于为客户提供高性价比的绿色“芯”动力，努力成为全球领先的功率半导体公司。

　　G1287A芯片的千万级出货量不仅体现了市场对高性能散热解决方案的迫切需求，更彰显了森国科在电机驱动芯片领域的技术实力。随着5G、人工智能和数据计算需求持续增长，服务器、计算机和智能设备对高效散热的需求将愈发强烈。森国科凭借其技术积累和创新能力，有望在全球功率半导体市场持续拓展，为电子设备提供更高效、更稳定的“芯”动力。


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
