电阻封装尺寸对照表

Release time：2025-09-03
author：AMEYA360
source：网络
reading：227

　　以下是电阻封装尺寸与功率的详细对照表，综合国际标准(EIA)与主流厂商规范整理：

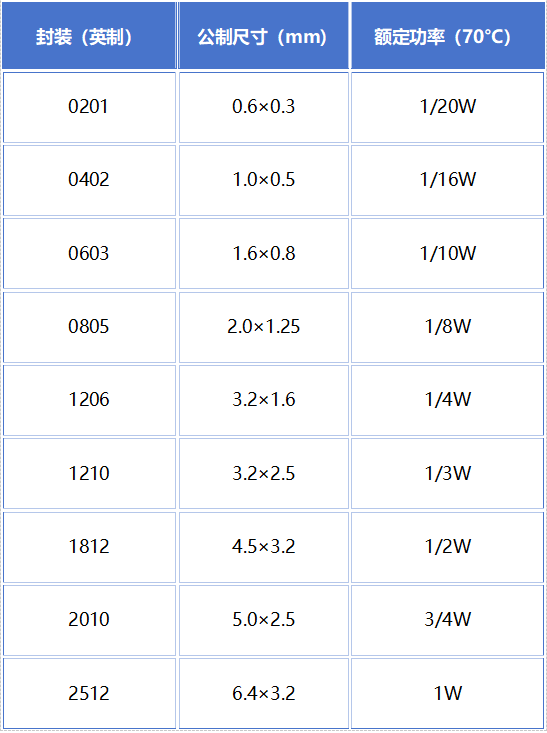

　　‌1. 贴片电阻封装尺寸与功率对照

电阻封装尺寸对照表

　　‌注‌：英制代码(如0603)表示长度和宽度的英寸值(0.06英寸×0.03英寸)。公制代码(如1608)对应毫米尺寸(1.6mm×0.8mm)。

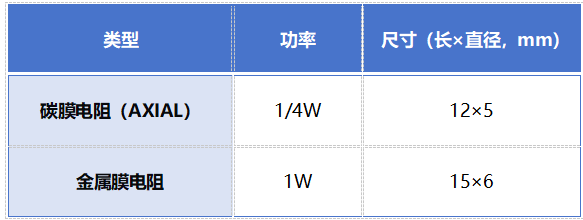

　　2. 直插电阻封装尺寸(部分示例)

电阻封装尺寸对照表

　　3. 关键参数说明

　　‌精度标识‌：J：±5%，F：±1%(如RS-05K102JT中的J)。

　　‌阻值编码‌：三位数(如102=1kΩ)用于±5%精度，四位数(如1002=10kΩ)用于±1%精度。

　　‌温度系数‌：K表示100PPM/°C(如RS-05K102JT中的K)。

　　4. 选型建议

　　高密度设计‌：优先0201/0402封装，但需注意焊接工艺要求。

　　大功率应用‌：选择1206及以上封装，如2512(1W)。

　　如需更详细的尺寸公差或特殊封装(如2225)，可参考厂商规格书。
