力芯微推出16×9恒流LED矩阵驱动芯片 ET61092

发布时间：2025-09-03 13:51
作者：AMEYA360
来源：力芯微
阅读量：1078

　　产品概述

　　在智能家电和便携设备领域，随着对极致视觉体验的不断追求，力芯微推出全新16×9恒流LED矩阵驱动芯片ET61092。该产品具备精准电流控制、高效通信、智能保护系统和低功耗设计等多项亮点，可广泛应用于智能家电、各类便携设备及玩具等场景，为各种显示需求提供高效解决方案。

　　ET61092支持2.7~5.5V宽输入电压，提供16路恒流输出，可驱动最大16×9(144个LED)点阵，通过选接外部电阻能够灵活调节最大输出电流。芯片提供64档的全局电流调节，和单点256档的辉度微调，能够精准匹配多样LED负载，实现平滑渐变与动态显示效果，极大提升用户视觉体验。

　　ET61092采用两线串行通信接口，通信速率最大支持1MHz，具备连续写入功能，提供4个片选地址，便于多芯片协同工作。其内部集成睡眠、过温保护、软件复位等多种功能，有效保证系统运行稳定、延长LED寿命。提供QFN32(5×5mm)和LQFP32(7×7mm)两种封装，灵活适应不同尺寸的设计需求。

　　产品特性

　　工作电压范围2.7~5.5V

　　最大支持16×9点阵(共144个LED)

　　16路恒流驱动，最大输出电流30mA(使用内部电阻)

　　利用外接电阻，可灵活调节最大输出电流

　　全局电流支持64档调节

　　单点支持256档辉度微调

　　两线串行通信接口，最大支持1MHz通讯速率，提供4个片选地址

　　消隐功能

　　睡眠模式

　　过温保护

　　软件复位

　　提供QFN32(5×5mm)和LQFP32(7×7mm)两种封装

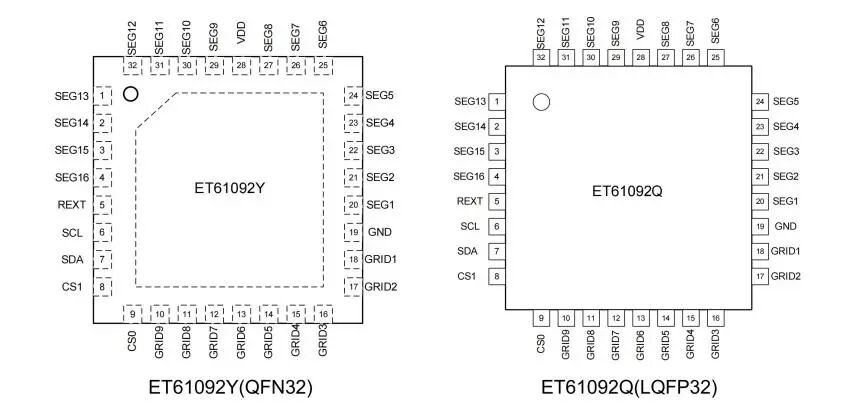

　　管脚定义

力芯微推出16×9恒流LED矩阵驱动芯片 ET61092

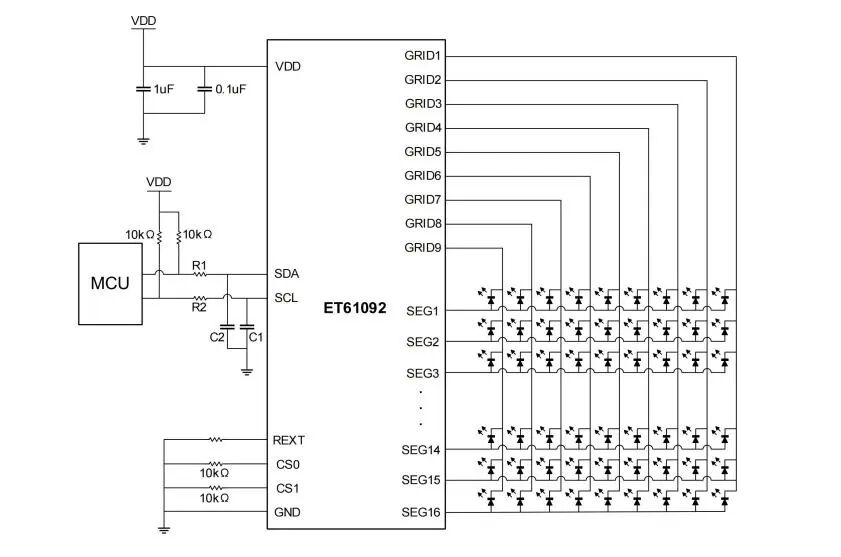

　　典型应用

力芯微推出16×9恒流LED矩阵驱动芯片 ET61092


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
