力芯微推出用于SIM卡接口的电平转换芯片ET4559

发布时间：2025-09-02 14:25
作者：AMEYA360
来源：力芯微
阅读量：195

　　产品概述

　　随着手机平台的快速发展，新的工艺节点降低了手机基带处理器的电压，主流的旗舰平台电压已经从1.8V降低到1.2V，而SIM卡主要采用3.0V(B类)或者1.8V(C类)的逻辑电平接口，为此力芯微新推出一款SIM卡电平转换ET4559来实现主机平台与SIM卡之间的通信。

　　ET4559具有双电源设计，其中主机处理器侧电源电压为1.08V至1.95V，SIM卡侧电源电压为1.62V至3.6V。它包含三路电平转换，用来将SIM卡的I/O、RST和CLK信号进行电压转换，使得SIM卡能与主芯片之间进行正常通讯。

　　ET4559采用先进扇出型晶圆级封装FOWLP9(1.06mm×1.06mm)，相比传统QFN10(1.4mm×1.8mm)，封装面积减少约55%。该封装技术可显著节省PCB布局空间，有效提升电路板集成密度，特别适用于对尺寸敏感的紧凑型电子设备设计。

　　产品特性

　　低功耗

　　支持 1.62V 至 3.6V SIM 卡供电电压

　　支持 1.08V 至 1.98V 主机控制端供电电压

　　支持时钟速度：10MHz

　　端口内部集成上拉和下拉电阻

　　支持3个通道：IO_HOST为双向，RST_HOST和CLK_HOST为单向

　　集成EMI滤波器

　　端口集成ESD保护

　　遵循ISO-7816-3时序要求

　　封装：FOWLP9(1.06mm×1.06mm)

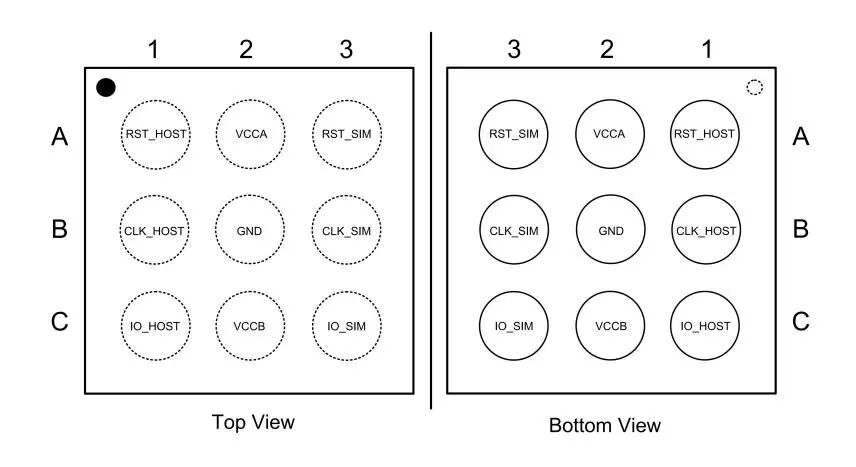

　　管脚定义

力芯微推出用于SIM卡接口的电平转换芯片ET4559

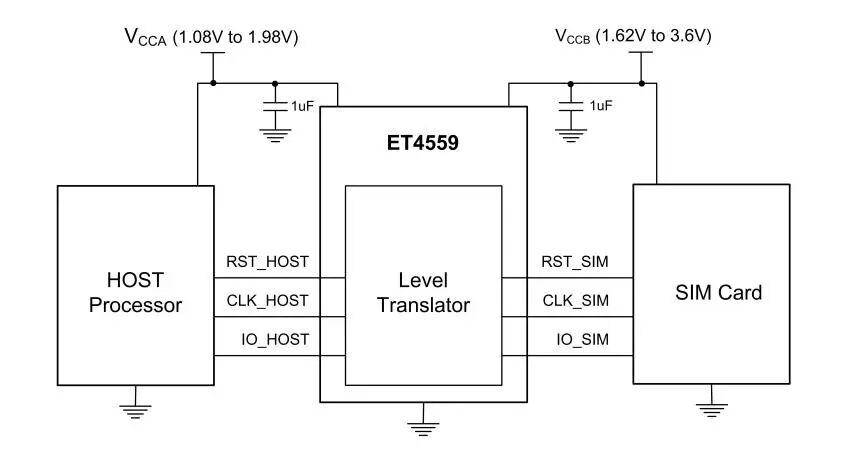

　　典型应用

力芯微推出用于SIM卡接口的电平转换芯片ET4559

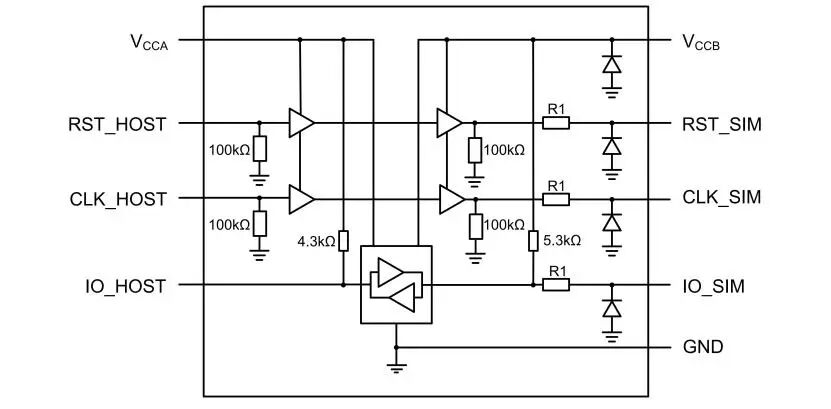

　　应用框图

力芯微推出用于SIM卡接口的电平转换芯片ET4559


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
