　　在电子电路中，电阻器是最常见的元件之一。不同类型的电阻器根据其制造材料和工艺的不同，具有各自独特的性能特点。

金属膜电阻和碳膜电阻的区别

　　一、结构与制造工艺

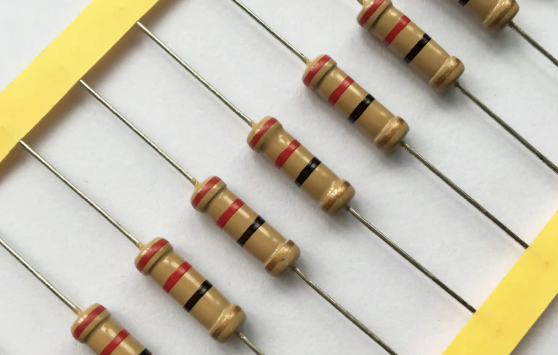

　　碳膜电阻 是通过将碳材料沉积在绝缘基体(通常是陶瓷棒)表面形成薄膜，再利用激光或机械刻蚀技术得到所需电阻值。碳膜电阻的制造工艺相对简单，成本较低。

　　金属膜电阻 则是在绝缘基体上通过真空蒸发或溅射工艺沉积一层极薄的金属膜(如铬镍合金、钌等)，再用激光精确切割出螺旋状电阻线，从而实现精确阻值。

　　二、性能比较

　　性能指标碳膜电阻金属膜电阻

　　电阻精度一般为±5%较高，一般为±1%或更好

　　温度系数较大，约为±200ppm/℃较小，一般为±50ppm/℃

　　噪声级别噪声较大噪声较低

　　稳定性稳定性较差，易受环境影响稳定性优异，更适合长期使用

　　额定功率一般较低可做成较高功率

　　频率响应适用低频更适合高频应用

　　三、应用场景差异

　　碳膜电阻 广泛应用于对精度和稳定性要求不高的普通电子产品中，如家用电器、玩具和简单信号处理电路。

　　金属膜电阻 由于其精度高、温漂小、噪声低，常用于仪器仪表、精密测量设备、高频电路和音频设备中。

　　四、价格差异

　　由于制造工艺的不同，金属膜电阻的成本明显高于碳膜电阻。在预算有限且对精度要求不高的项目中，碳膜电阻是较经济的选择;而在要求较高的工业和科研场合，金属膜电阻则更为合适。

　　综上所述，金属膜电阻和碳膜电阻各有优势和适用范围。选择合适的电阻类型，需根据具体电路的电气指标、稳定性和成本需求来决定。
