力芯微推出 用于DDR4 灌/拉电流2A LDO ET51200

发布时间：2025-08-13 14:25
作者：AMEYA360
来源：力芯微
阅读量：765

　　产品概述

　　ET51200 器件是一款灌电流和拉电流双倍数据速率 (DDR) 终端稳压器，专门针对低输入电压、低成本、低噪声的空间受限型系统而设计。

　　ET51200 可保持快速的瞬态响应，仅需 20µF 较小输出电容。ET51200 支持遥感功能，并满足 DDR、DDR2、DDR3、DDR3L、低功耗 DDR3 和 DDR4 VTT 总线终端的所有电源要求。

　　此外，ET51200 还提供一个开漏 PGOOD 信号来监测输出稳压，并提供一个 EN 信号在 S3(挂起至 RAM)期间针对 DDR 应用对 VTT 进行放电。

　　ET51200 采用带散热焊盘的高效散热型 10 引脚 VSON 封装。其额定温度范围为 -40°C 至 +85°C。

　　产品特性

　　输入电压范围：

　　输入电压：支持 2.5V 和 3.3V 电源轨

　　VLDOIN 电压范围：1.1V 至 3.5V

　　具有压降补偿功能的灌电流和拉电流终端稳压器

　　需要较小的输出电容 20µF(通常为 3 × 10µF MLCC)，即可用于存储器终端应用 (DDR)

　　具有使能控制功能

　　REFIN 输入允许直接或通过电阻分压器灵活进行输入跟踪

　　±10mA带载能力的缓冲基准

　　用于监视输出稳压的 PGOOD

　　内置软启动，欠压锁定 (UVLO) 和过流限制 (OCL)

　　极佳的输入和负载瞬态响应

　　热关断

　　支持 DDR、DDR2、DDR3、DDR3L、低功耗 DDR3 和 DDR4 VTT 应用

　　封装：DFN10(3×3) 带有散热焊盘的 10 引脚封装

　　管脚定义

力芯微推出 用于DDR4 灌/拉电流2A LDO ET51200

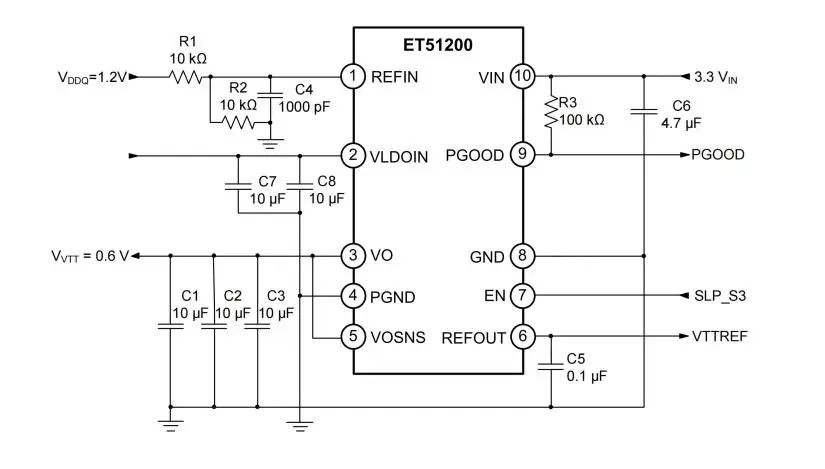

　　典型应用

力芯微推出 用于DDR4 灌/拉电流2A LDO ET51200
