森国科推出2000V SiC MOSFET、JBS & Easy3B 功率模块系列产品，满足1500V 以上高压应用场景

发布时间：2025-08-13 13:54
作者：AMEYA360
来源：森国科
阅读量：198

　　在如今的科技发展浪潮中，电力电子器件的性能对众多领域的发展至关重要。随着1500V 光储系统的广泛应用，1000V/800V 新能源汽车架构平台的蓬勃发展，高压兆充的快速布局，森国科及时推出了 2000V SiC 分立器件及模块产品。森国科的2000V SiC产品系列正是顺应市场需求而生，它能在提高效率、降低损耗等方面发挥重要作用。

森国科推出2000V SiC MOSFET、JBS & Easy3B 功率模块系列产品，满足1500V 以上高压应用场景

　　众所周知，1500V高压光伏系统具备多方面显著优势。其通过增加串联光伏组件块数、减少并联电路数量，有效削减接线盒及线缆数量。电压提升后，线缆损耗进一步降低，系统发电效率得以提高。

　　同时，设备(逆变器、变压器)的功率密度提升，体积减小，降低运输和维护工作量，有利于降低光伏系统成本。此外，顺应高压并网发展趋势，该系统在未来的能源格局中更具适应性和竞争力。

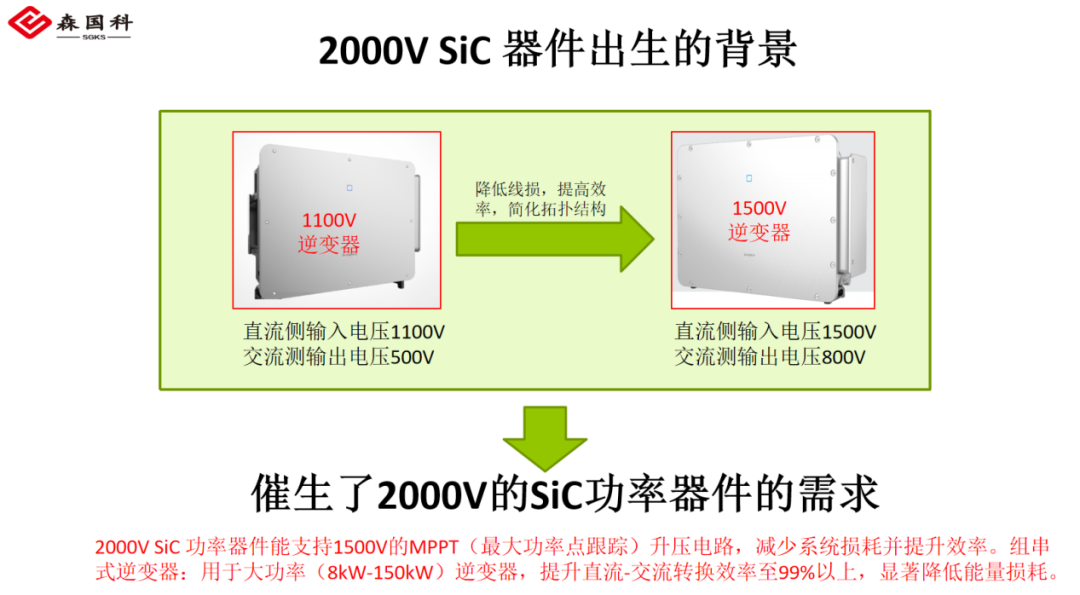

　　在光伏发电侧，当光伏组串的母线电压高达1500V的时候，就要求逆变器的输入侧能承受1500V的电压，从而要求逆变器内部的高压侧功率器件的耐压要求高达2000V以上，而电压越高就越能发挥SiC功率器件的优势，

森国科推出2000V SiC MOSFET、JBS & Easy3B 功率模块系列产品，满足1500V 以上高压应用场景

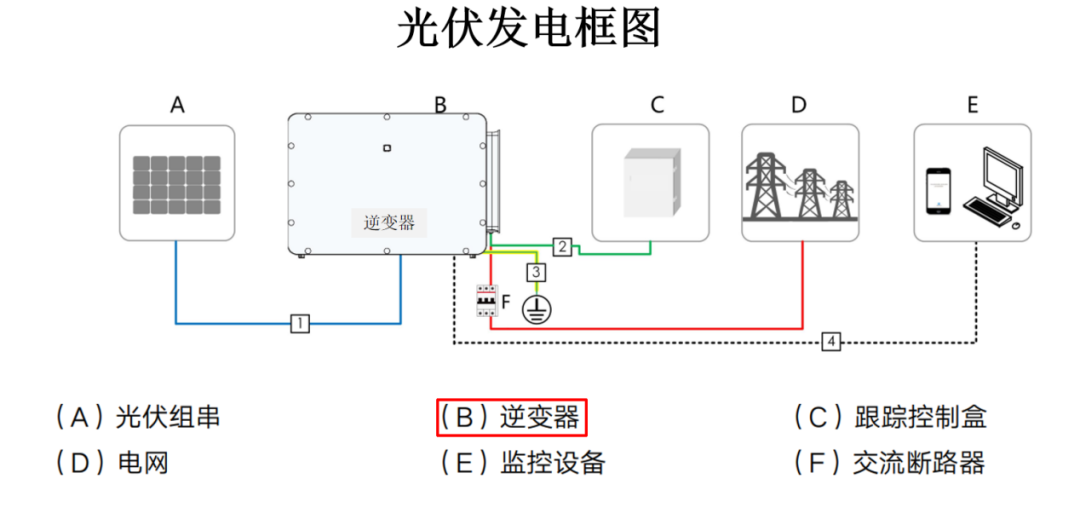

　　上面的光伏发电框图直观展示了光伏发电系统的整体架构与运行流程。逆变器与2000V SiC器件紧密相连。2000V SiC 器件有利于简化光伏逆变器的拓扑结构、提升功率密度、提升系统效率、降低系统成本。具体来说，它可以支持1500V的MPPT升压电路，减少系统损耗，提升效率。在组串式逆变器领域，对于8kW - 150kW的大功率逆变器，能将直流 - 交流转换效率提升至99%以上，显著降低能量损耗。

森国科推出2000V SiC MOSFET、JBS & Easy3B 功率模块系列产品，满足1500V 以上高压应用场景

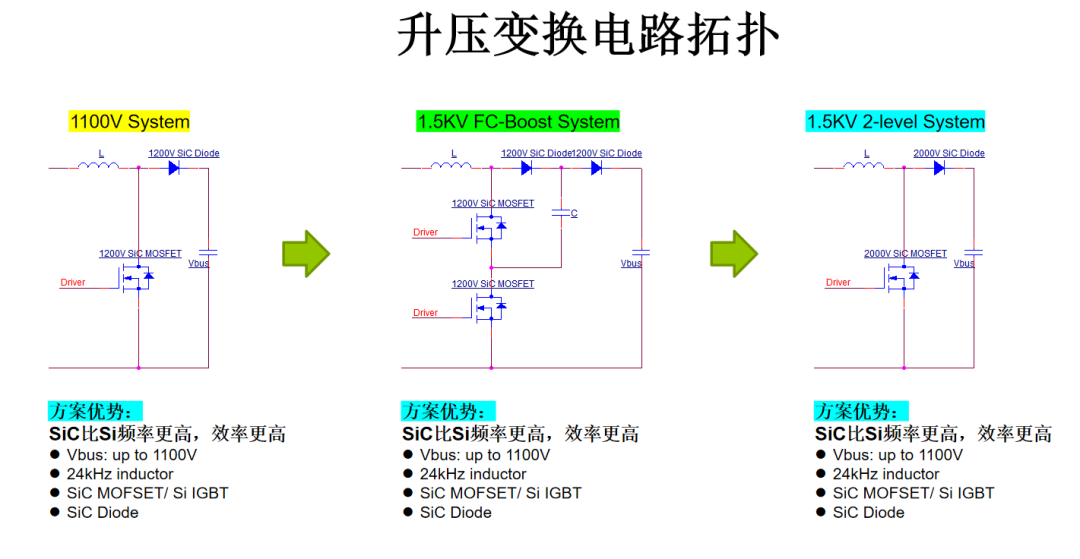

　　在光伏逆变器中，有以上三种升压变换电路拓扑，分别是1100V System、1500V FC - Boost System和1500V 2-level System。这些电路拓扑有显著优势。使用SiC器件比传统Si器件频率更高、效率更高，能让电路运行更高效。

　　01

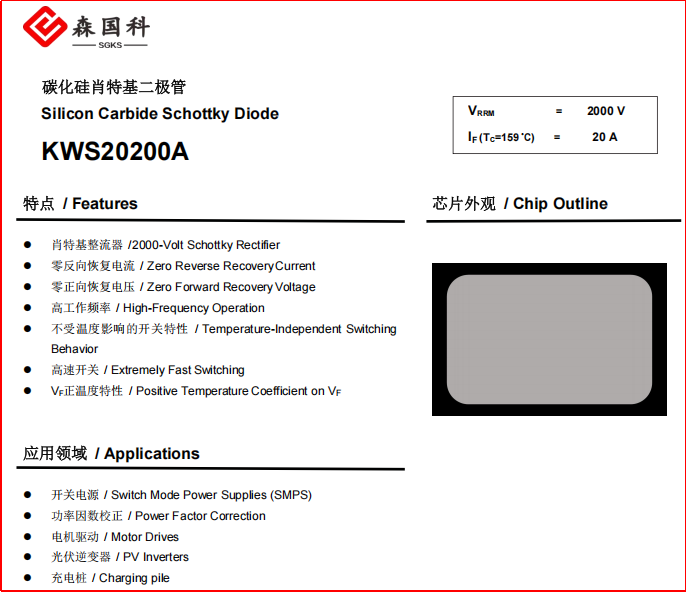

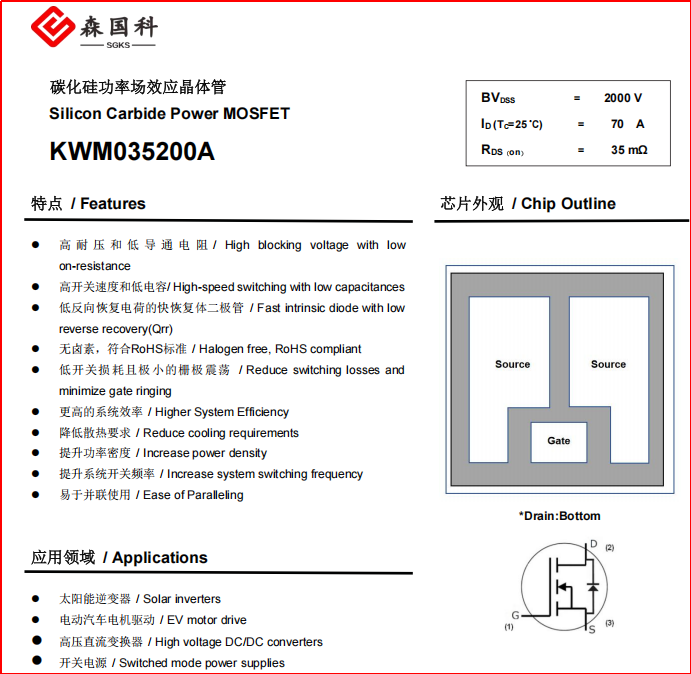

　　森国科针对1500V 工作电压系统需求，推出了2000V/35mΩ的SiC MOSFET KWM035200A，2000V/20A 的SiC JBS KWS20200A， 两款产品的温度适用范围广，都可以在-55℃到175℃间稳定工作，且通过了JEDEC的严格测试，包括HV - HTRB和HV - H3TRB，可靠性极高。其驱动电压在15V至18V，采用开尔文源极引脚的封装设计可减少开关损耗，提升开关速度。

森国科推出2000V SiC MOSFET、JBS & Easy3B 功率模块系列产品，满足1500V 以上高压应用场景

森国科推出2000V SiC MOSFET、JBS & Easy3B 功率模块系列产品，满足1500V 以上高压应用场景

　　02

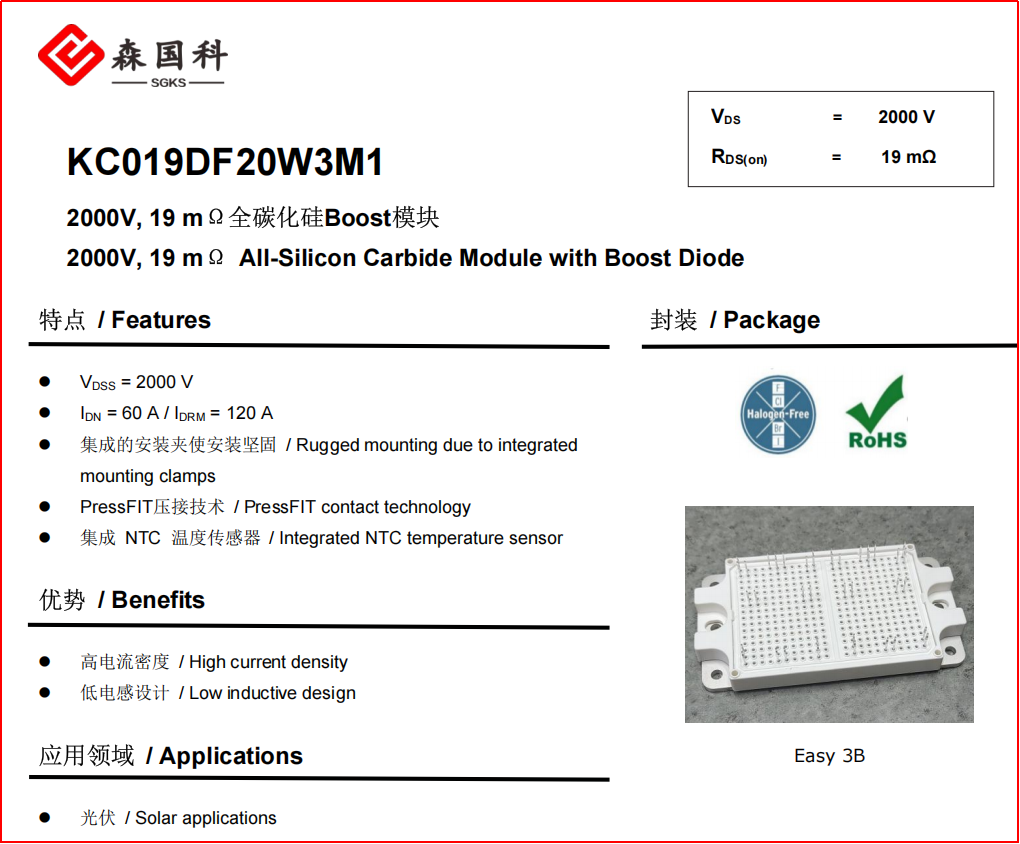

　　基于森国科自研的2000V SiC MOSFET & JBS 晶圆，森国科还推出了一款2000V/19 mΩ SiC 模块KC019DF20W3M1，这是一款全碳化硅模块(4 通道 Boost)，其工作温度范围在 -55℃到 175℃之间，通过了 JEDEC 的严格测试，包括 HV - HTRB 和 HV - H3TRB。

森国科推出2000V SiC MOSFET、JBS & Easy3B 功率模块系列产品，满足1500V 以上高压应用场景

森国科推出2000V SiC MOSFET、JBS & Easy3B 功率模块系列产品，满足1500V 以上高压应用场景

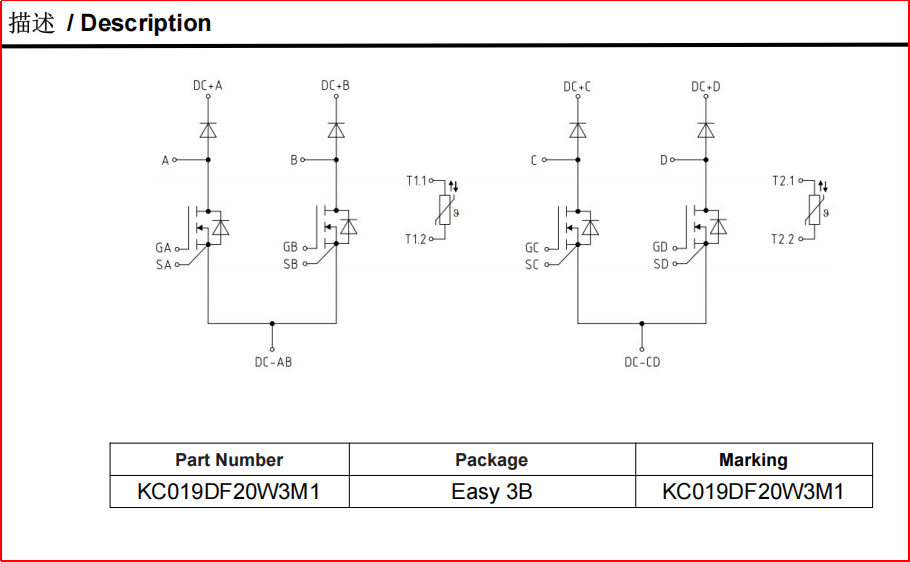

　　该模块采用 3B 封装并加装铜金属底座，既安装牢固，又消除了塑料底座老化隐患，安全性大幅提升。内部集成 4 相升压电路，共用电源接地并分 2 组，还集成热敏电阻监测温度，能灵活适配 2 路或 4 路直流输入，满足多样设计需求。对比分立器件方案，它大幅提升功率密度，简化电路设计。

　　在前面的分享中，我们详细介绍了森国科2000V SiC功率器件的出生背景、优势、相关电路拓扑以及具体的器件型号和模块型号等内容。随着越来越多的高压应用的快速发展，森国科将推出更多2000V系列的SiC 功率器件，针对不同的应用场景，推出最合适的功率器件及模块产品。
