力芯微推出16×8恒流LED矩阵驱动芯片 ET61128

发布时间：2025-08-06 11:24
作者：AMEYA360
来源：力芯微
阅读量：857

　　产品概述

　　在智能家电与便携设备追求极致视觉体验的今天，力芯微推出16×8恒流LED矩阵驱动芯片ET61128，该芯片以精准电流控制、高效通讯、智能保护系统和低功耗设计等亮点，广泛应用于家电、智能便携设备及玩具等领域，为各类显示需求提供高效解决方案。

　　ET61128的工作电压为2.7~5.5V，最大支持16×8阵列显示，可驱动128个LED，16路恒流输出，电流最大达49.2mA，通过外接电阻可以灵活调节输出电流。芯片支持全局3档电流调节，以及每通道4档独立微调，能够精准匹配多样LED负载。每点还支持256级PWM精细调光，实现平滑渐变与动态效果，提升用户体验，满足多样化亮度需求。

　　ET61128采用标准I²C接口，支持400KHz高速通讯，具备连续读写功能，4个片地址可选，方便多设备协同工作。芯片内部集成开短路检测、软硬件关断、扩频及消隐功能，确保系统稳定运行，延长LED寿命。静态电流低至3mA，关断模式功耗仅3uA，延长电池设备续航。封装采用QFN32(4mm×4mm)和LQFP32(7mm×7mm)，可适应不同空间需求。

　　产品特性

　　电源电压范围 2.7~5.5V

　　最大应用点阵16×8，最大驱动128个LED

　　16路恒流驱动，输出电流最大49.2mA

　　利用一个外接电阻，可设置电流输出值

　　整体电流支持32档调节

　　每一路恒流通道支持4档调节

　　每点支持256级辉度调节

　　I²C通讯接口，400KHz通讯速率，具有4个片地址

　　开短路检测功能

　　软硬件关断功能

　　扩频功能

　　消隐功能

　　封装形式：

　　QFN32(4mm×4mm)和LQFP32(7mm×7mm)

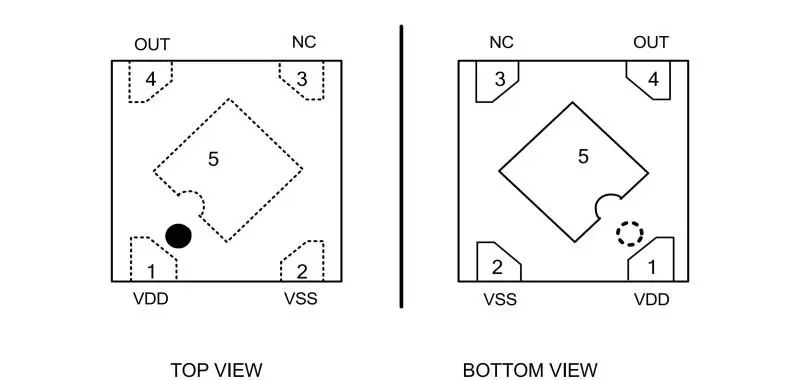

　　管脚定义

力芯微推出16×8恒流LED矩阵驱动芯片 ET61128　

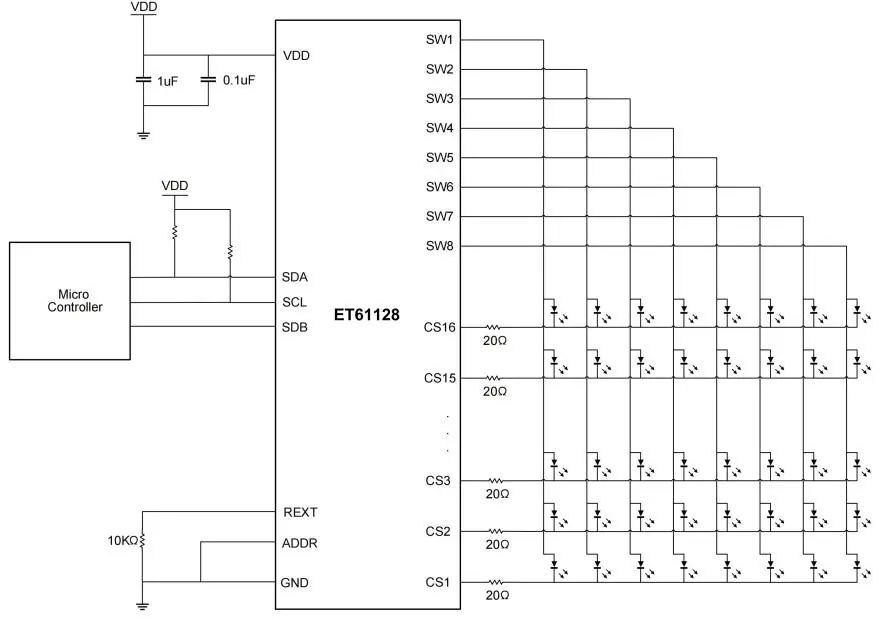

　　典型应用

力芯微推出16×8恒流LED矩阵驱动芯片 ET61128




（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
