如何根据电路需求选择贴片电阻？

　　以下是综合电路设计需求选择贴片电阻的完整方法，按关键步骤结构化说明：

　　1.核心参数选择

　　阻值与精度‌

　　阻值计算‌：

　　根据电路功能(分压/反馈/滤波等)计算理论阻值，优先选择E24(±5%)或E96(±1%)标准序列值(如1.2kΩ、4.7kΩ)。

　　精度匹配‌：

　　· 高精度电路(RC振荡、ADC基准)：选±0.1%~±1%精度;

　　· 通用电路(退耦、LED限流)：±5%~±20%精度可满足。

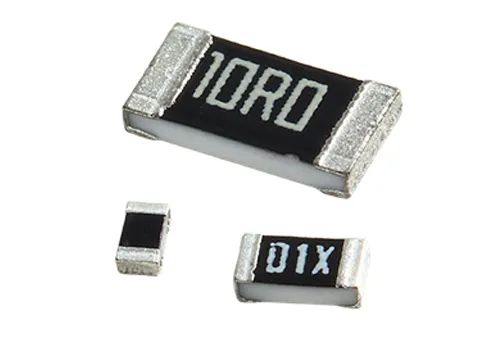

　　阻值标识‌：

　　· 三位数代码(如"102"=1kΩ)适用±5%精度;

　　· 四位数代码(如"1002"=10kΩ)用于±1%精度。

　　功率与封装‌

　　功率计算‌：额定功率 > 实际功耗×1.5~2倍(公式：P≥I²R 或 P≥U²/R)。

　　封装选择‌：

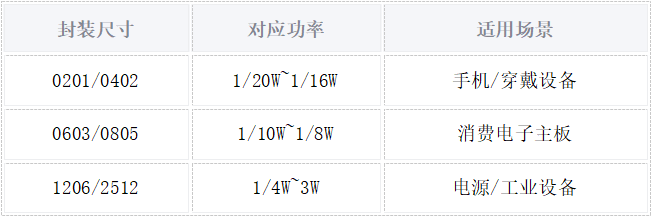

如何根据电路需求选择贴片电阻？

　　温度系数(TCR)‌

　　· 高温/低温环境：选低温漂电阻(如±25ppm/℃)，避免阻值漂移影响电路稳定性;

　　· 常规环境：±100ppm/℃~±200ppm/℃可满足需求。

　　2.环境适应性设计

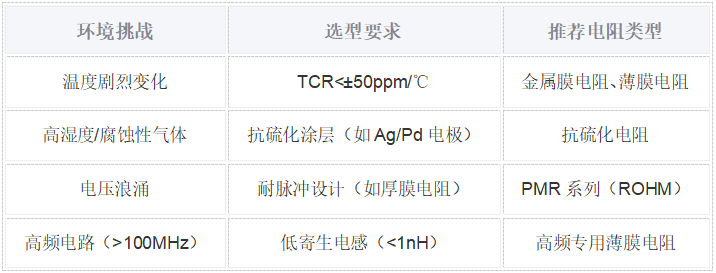

如何根据电路需求选择贴片电阻？

　　3.特殊场景选型策略

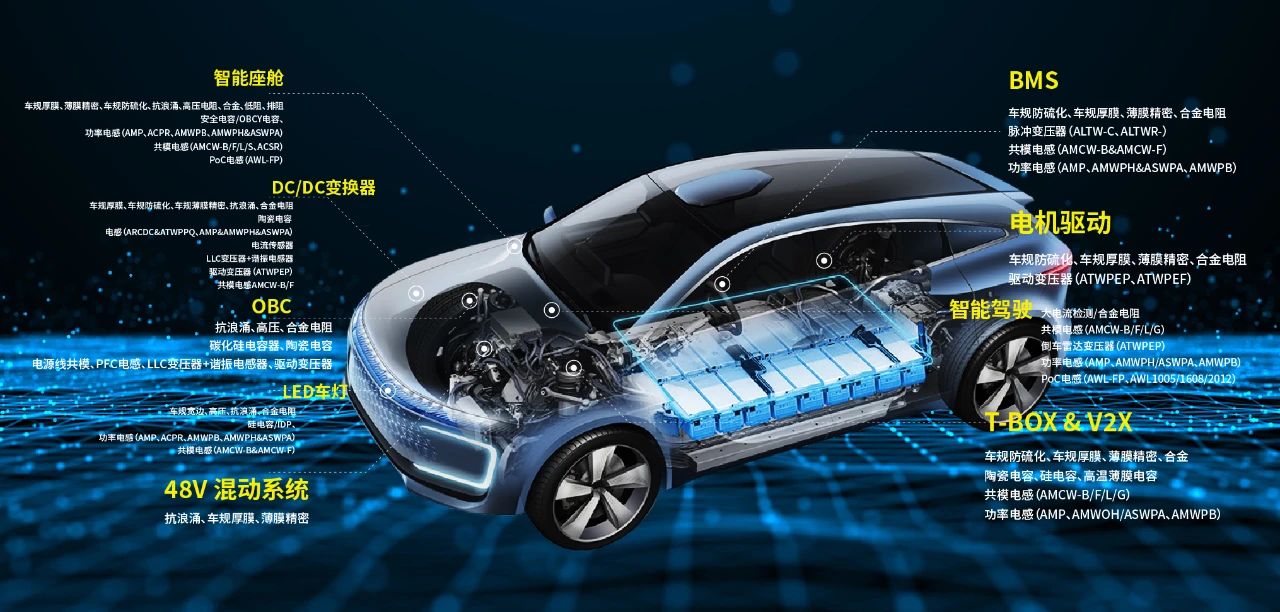

　　汽车电子‌

　　· 符合AEC-Q200认证，耐高温125℃以上，抗机械振动。

　　精密测量‌

　　· 精度±0.1%以上，TCR<±5ppm/℃(如Murata薄膜电阻)。

　　电源电路‌

　　· 功率冗余2倍以上，优选1206/2512封装，耐压值>实际电压2倍。

　　国产替代‌

　　· 风华高科(车规级)、厚声(民用高性价比)覆盖主流规格。

　　4.选型流程总结

　　A [明确电路需求] --> B{关键参数}

　　B --> B1(阻值/精度)

　　B --> B2(功率/封装)

　　B --> B3(温度系数)

　　A --> C{环境因素}

　　C --> C1(温度范围)

　　C --> C2(腐蚀/振动)

　　C --> C3(频率特性)

　　B & C --> D[筛选品牌型号]

　　D --> E[验证可靠性]

　　E --> F[量产方案]

　　关键要点：消费电子优先考虑尺寸和成本(0404/0603+厚声);汽车/工业场景侧重可靠性(车规认证+抗硫化)。实际选型时应交叉核对数据手册中的耐压、温升曲线等参数。
