川土微：高速高性能RS-485/422收发器系列

Release time：2025-07-18
author：AMEYA360
source：川土微
reading：514

　　川土微电子专为严苛工业场景设计的RS-485/422收发器接口系列芯片来了!

　　CA-IF48XX是工业级的RS-485/422全/半双工收发器接口芯片系列。能够应用在恶劣和严苛的工业环境中。这些器件的总线引脚可耐受高级别的IEC电气快速瞬变(EFT)和IEC静电放电(ESD)，从而可以无需使用其他系统级保护组件。

　　该系列器件共模电压范围达到±15V、故障保护范围达到±30V。因此这些器件适用于长电缆和恶劣环境的应用。CA-IF48XX系列器件可提供小型化SOP8、MSOP8、DFN8封装，适用于空间受限的应用。这些器件在自然通风环境下的工作温度范围为–40°C至125°C。

　　该系列芯片之一的CA-IF4888是一款低功耗RS-485无极性收发器，此收发器具有自动总线极性纠正功能。热插拔时，此器件在总线闲置的开始76ms内(典型值)检测并纠正总线极性。

　　全系列具有以下突出的特性：

　　· 总线ESD保护：

　　±30kV HBM (半双工型号);

　　±15kV HBM (全双工型号);

　　· 三种数据速率：50Mbps、20Mbps、500Kbps;

　　· 超低工作电流：接收模式下最大工作电流960µA;

　　· 集成限流驱动器和热关断功能;

　　· 1/8 单位负载(支持多达 256 个总线节点);

　　· 多种封装形式可选：SOP8、MSOP8、DFN8;

　　· 工作温度范围：–40°C 至 125°C。

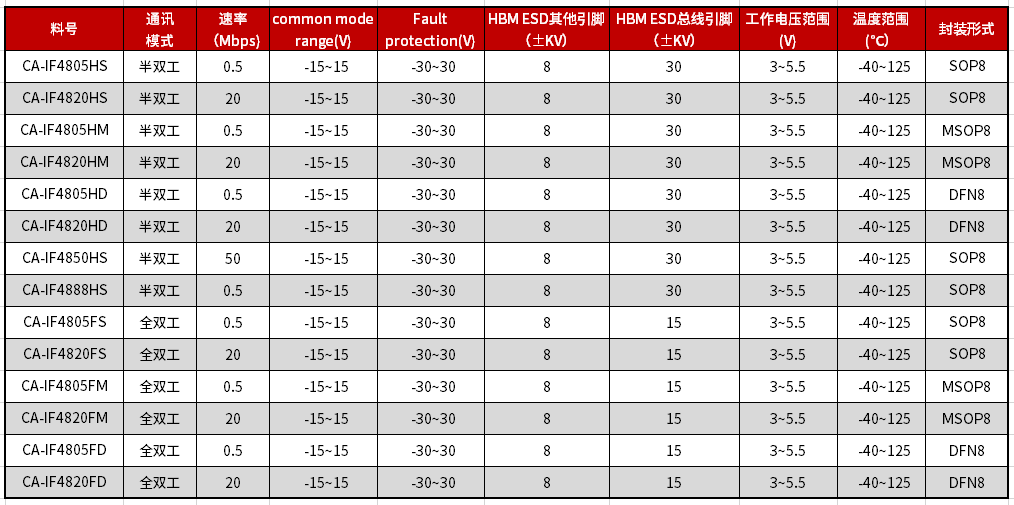

　　CA-IF48XX系列选型表：

川土微：高速高性能RS-485/422收发器系列

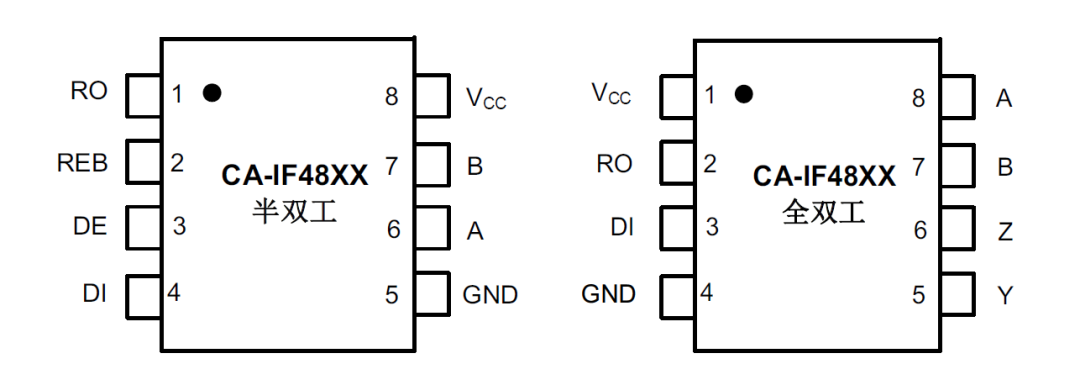

　　CA-IF48XX系列封装管脚图：

川土微：高速高性能RS-485/422收发器系列

CA-IF48XX封装管脚图(左：半双工型号;右：全双工型号)

川土微：高速高性能RS-485/422收发器系列

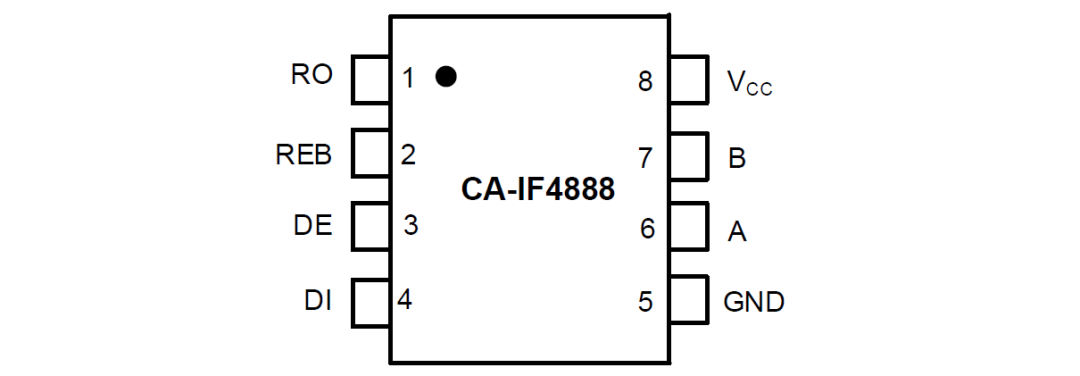

CA-IF4888无极性RS-485/422收发器封装管脚图
